3. Das Instrument zeigt den Strommesswert an, wie in Abbildung 9 zu
sehen ist.

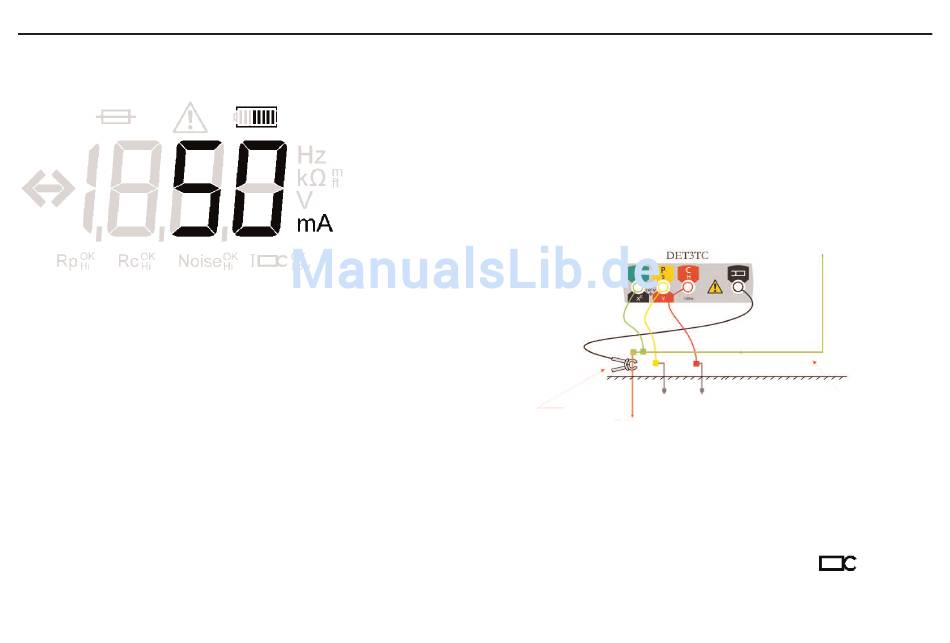

Abbildung 9: Mit der Stromzange gemessener Stromwert

„Angebrachter Stab"-Technik (ART) (DET3TC)

Sie können das Instrument verwenden, um den Widerstand eines
Erdungsstabs zu messen, ohne diesen vom restlichen System abzutrennen,
so dass der normale Betrieb in der Installation ununterbrochen fortgesetzt
werden kann. Diese Technik ist als „Angebrachter Stab"-Technik (ART)
bekannt. Wenn die Erdung mehrere Erdungsstäbe enthält, ermöglicht
diese Technik auch die Messung der einzelnen Stäbe.
Erdwiderstandsmessung mit der I-Zange (ICLAMP) mit Hilfe
der „Angebrachter Stab"-Technik (DET3TC)
Potential-
Strom-
spieß
spieß
Erdungssystem
im Test
Abbildung 10: Anschlüsse für das Messen des dreipoligen
Erdungsstabwiderstands
1. Wenn der Wahlschalter auf die Position „OFF" eingestellt ist, schließen
Sie das Instrument wie in Abbildung 10 gezeigt an, und schließen Sie
die I-Zange (ICLAMP) um den zu testenden Erdleiter.
2. Stellen Sie den Wahlschalter auf die Einstellung „3P
3. Drücken Sie die TEST-Taste, und geben Sie sie dann frei [durch Drücken
und Halten der TEST-Taste wird die Widerstandsmessung kontinuierlich
Einrichtung des
Strom-
Erdungsleiters
spieß
" ein.
