- Seite 1 DET14C und DET24C Anklemmbares digitales Erdungstestgerät BENUTZERHANDBUCH...
-
Seite 2: Sicherheitsmaßnahmen Für Die Bedienung
SICHERHEITSMAßNAHMEN FÜR DIE BEDIENUNG GSICHERHEITSWARNHINWEISE Die Klemmbacken-Passflächen müssen unbedingt sauber gehalten werden, da bereits ■ kleine Mengen an Verunreinigungen Messprobleme verursachen können. Diese Sicherheitswarnungen werden hier aufgeführt, um die Sicherheit des Personals und die ordnungsgemäße Funktionsweise des Gerätes zu gewährleisten. Es ist wichtig, die Klemmbacken-Passflächen nicht zu beschädigen. -
Seite 3: Inhaltsverzeichnis
INHALT Symbole auf diesem Gerät Vorsicht: siehe Erläuterungen im Anhang. SICHERHEITSWARNUNGEN Ausrüstung ist durch doppelte Isolierung geschützt. INHALT ALLGEMEINE BESCHREIBUNG Die Ausrüstung entspricht den geltenden EU-Richtlinien.. ANWENDUNG BETRIEBSMODI Die Ausrüstung entspricht den aktuellen Anforderungen “C Tick” ALLGEMEINER BETRIEB ALLGEMEINE SPEZIFIKATIONEN MESSSPEZIFIKATIONEN Nicht im Abfall entsorgen. -
Seite 4: Allgemeine Beschreibung

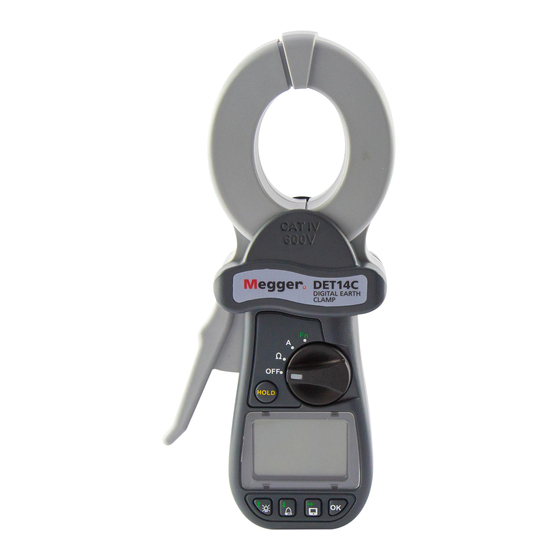

Filterfunktion eine erhöhte Störsicherheit. DET24C ZUSÄTZLICHE LEISTUNGSMERKMALE DET14C und DET24C bieten auch eine Möglichkeit zur genauen RMS-Strommessung von bis zu 35 Ampere. Die Fähigkeit des Geräts, den Stromfluss in einem Erdkabel zu messen, ist besonders dann ein Bluetooth®-Schnittstelle zum PC ■... - Seite 5 Abbildung 1: DET14C / DET24C Vorderansicht Abbildung 2: DET14C / DET24C Rückansicht Klemmbacken Berührungsabschirmung Rotierender Schalter HOLD-Taste LCD-Display Tastenblock Berührungsabschirmung Hebel Batterieabdeckung/ Kennung...
-
Seite 6: Anwendung
Abbildung 3: DET14C/DET24C Unteransicht ANWENDUNG Die DET14C/DET24C digitale Erdungsmessgeräte sind besonders geeignet für die Messung des Erdungswiderstands in unterschiedlichen Installationen wie Gebäuden, Strommasten und Radiofrequenz- Sendeeinrichtungen, ohne Trennung des Systems. Darüber hinaus können sie für die Inspektion und Überprüfung von Blitzschutzanlagen und praktisch jede Anlage benutzt werden, in der eine Stromschleife erzeugt werden kann. -
Seite 7: Betriebsmodi
BETRIEBSMODI Abbildung 6: Hauptmodusauswahl unter Einsatz des Rotationsschalters Die DET14C/DET24C kann in einer der drei Hauptmodi betrieben werden; Auswahl per Drehschalter: AUS (OFF) - Gerät Aus ■ W - Widerstandsmessung ■ A - Stromstärkenmessung ■ Fn - Einrichtung und Konfiguration ■... -
Seite 8: Allgemeiner Betrieb
Einlesung einzufrieren, oder das Gerät ausschaltet. Widerstandsmessungen in Umgebungen mit hohem Rauschanteil können problematisch sein, was eine Lesung verhindern kann. Die DET14C/24C Geräte verfügen über ein Symbol für Rauschen ( ) um auf das Rauschen während einer Messung aufmerksam zu machen. Wenn Rauschen vorhanden ist, wird... -
Seite 9: Modus Funktion
Speichern Sie alternativ in CSV, um eine Datei zu speichern, die in Excel genutzt werden kann Daten downloaden (nur DET24C) PowerDB®, die Anlagenverwaltungssoftware von Megger, dient zum Herstellen einer Schnittstelle zum DET24C und zum Herunterladen gespeicherter Daten von diesem. Der DET24C führt mit allen Versionen... -
Seite 10: Allgemeine Spezifikationen
Tastenbetätigung) Alarmschwellwert festlegen Datenprotokollierung 256 Datensätze (DET14C) Die Modi Widerstand (W) und Stromstärke (A) haben jeweils zwei einstellbare Alarme (HI (hoch) und LO 2 k Datensätze (DET24C) (tief)). Um die Alarme aus dem Modus Funktion (Fn) zu setzen, navigieren Sie mit der Pfeiltaste Rechts (... -
Seite 11: Widerstandsmessung
Widerstandsmessung werden, um jede Möglichkeit eines Kurzschlusses zu vermeiden Massewiderstandsbereich Auflösung Eigensicherheit EMC (elektromagnetische Verträglichkeit) 0.05 W bis 0.99 W 0.01 W ±1.5% ±0.05 W Klasse B konform, IEC 61326-1, BS EN 61326-1 1.00 W bis 9.99 W 0.01 W ±1.5% ±0.1 W 10.0 W bis 99.9 W 0.1 W... -
Seite 12: Stromstärkenmessung
0.38% / °C 0.63% / °C DET24C Anklemmbares digitales Erdungsmessgerät 1007-331 0 °C bis +35 °C Verzerrung IEC 61557-13 E9 0.92% 3.9% Enthaltenes Zubehör (DET14C und DET24C) Magnetfeld IEC 61557-13 E11 1.1% Tragetasche 1001-715 10 A/m Klasse 3 1.2% Trageriemen (Handschlaufe) -
Seite 13: Vorbeugende Gerätewartung
Display eingeblendet wird oder hohe Messwerte angezeigt werden, wenn nichts angeklemmt worden ist. Dies kann sich sogar auf die Genauigkeit niedrigerer Werte Bezüglich der Wartungsanforderungen für Megger-Instrumente wenden Sie sich an: auswirken. Es wird empfohlen, die Klemmbacken-Passflächen regelmäßig mit einem feuchten fusselfreien... -
Seite 14: End Of Life
END OF LIFE WEEE The crossed out wheeled bin placed on the Megger products is a reminder not to dispose of the product at the end of it’s product life with general waste. Megger is registered in the UK as a Producer of Electrical and Electronic Equipment. - Seite 15 Dieses Instrument wurde in Großbritannien hergestellt. Das Unternehmen behält sich das Recht vor, die Spezifikation oder Konstruktion unangekündigt zu ändern. Megger ist eine eingetragene Marke. DET14C--DET24C_UG_de_V06 --28 September 2015 3:33 PM...
