1. Wenn der Wahlschalter auf die Position „OFF" eingestellt ist, schließen
Sie das Instrument wie in Abbildung 13 gezeigt an.
2. Stellen Sie den Wahlschalter auf die Rauschspannungseinstellung „V"
ein.
3. Ein Spannungsmesswert wird auf dem analogen Display angezeigt, wie
in Abbildung 14 gezeigt.

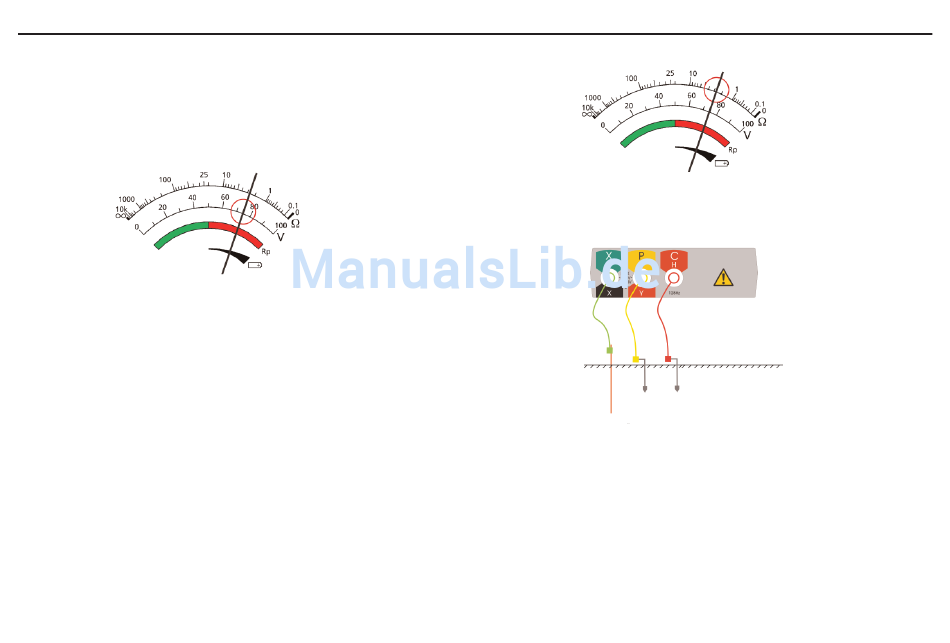

Abbildung 14: Messwert der Rauschspannung auf dem analogen Display

Zweipolwiderstandsmessung (DET3TA)

1. Wenn der Wahlschalter auf die Position „OFF" eingestellt ist, schließen
Sie das Instrument wie in Abbildung 13 gezeigt an, aber an dem zu
prüfenden Teil der Installation angeschlossen.
2. Stellen Sie den Wahlschalter auf die zweipolwiderstands-Messeinstellung
„2P" ein.
3. Die Eigenrauschspannung wird auf dem analogen Display angezeigt.
4. Falls die Eigenrauschspannung innerhalb des zulässigen Bereichs liegt,
drücken und halten Sie die TEST-Taste.
5. Das Instrument überprüft dann das Rauschen, die Parameter für die
Strom- und Spannungsschaltkreise und die Unversehrtheit der
Sicherung, und während dieser Überprüfung blinkt die Rc LED-Anzeige.
6. Ein Widerstandsmesswert wird auf dem analogen Display angezeigt, wie
in Abbildung 15 gezeigt.
7. Geben Sie die TEST-Taste frei.
Abbildung 15: Widerstandsmesswert zwischen den Klemmen „X" und „Y"

Dreipolwiderstandsmessung (DET3TA)

Potential-
spieß
Erdungssystem
im Test
Abbildung 16: Anschlüsse für das Messen des
dreipoligen Erdungsstabwiderstands
1. Wenn der Wahlschalter auf die Position „OFF" eingestellt ist, schließen
Sie das Instrument wie in Abbildung 16 gezeigt an.
2. Stellen Sie den Wahlschalter auf die Dreipolwiderstands-Messeinstellung
„3P" ein.
3. Die Eigenrauschspannung wird auf dem analogen Display angezeigt.
4. Falls die Eigenrauschspannung innerhalb des zulässigen Bereichs liegt,
drücken und halten Sie die Taste „P Spike".
Strom-
spieß
17
