werden, das über einen längeren Zeitraum nicht verwendet werden soll.
Sicherung
500 mA (F), HBC, 50 kA, 600 V (32 x 6 mm)
Sicherungstyp:
Symbol für durchgebrannte Sicherung:
DET4TD)
Nur eine Sicherung ist im Instrument vorhanden und sie kann vom
Benutzer ersetzt werden.
Wenn die Sicherung durchbrennt, wird das Symbol angezeigt, und der
Testvorgang kann nicht mehr durchgeführt werden, wie in Abbildung 10
gezeigt.

Ersetzen der Sicherung

Warnung: Verwenden Sie das Instrument nicht, wenn der Batteriedeckel
abgenommen ist.
1. Um der Möglichkeit eines elektrischen Schlages vorzubeugen, schalten
Sie das Instrument aus (OFF), und trennen Sie es von den elektrischen
Schaltkreisen ab.
2. Die Rückverkleidung darf nicht geöffnet werden, solange die Testleitung
angeschlossen sind.
3. Um der Möglichkeit eines elektrischen Schlages vorzubeugen, drücken
Sie nicht die Test-Taste, wenn Sie die Sicherung ersetzen.
4. Um die Rückverkleidung abzunehmen, lösen Sie die Schraube an der
Unterseite der Verkleidung, und heben Sie diese heraus.
5. Trennen Sie die Batterieversorgung ab, bevor Sie die Sicherung
entfernen.
6. Nehmen Sie die Sicherung heraus, und ersetzen Sie durch eine
gleichwertige Sicherung.
7. Bringen Sie die Rückverkleidung des Instruments wieder an, und
sichern Sie sie, indem Sie die Halteschraube festziehen.
f
(DET3TD, DET3TC und
MEGGERS „DOWN TO EARTH"-VERÖFFENTLICHUNG
Die folgenden Testbeschreibungen sind Anleitungen, deren einziger Zweck
darin besteht, kompetentem Personal den richtigen Gebrauch dieser
Instrumente zu ermöglichen. Falls in einer bestimmten Anwendung Zweifel
bestehen, sollte der Benutzer die Hinweise und Anleitungen zu Rate ziehen,
die in der Veröffentlichung Down to Earth (Praktische Hinweise) von
Megger erhältlich sind.
BESCHREIBUNG DER TESTS FÜR DIE MODELLE DET3TC, DET3TD
UND DET4TD
Batterie
Bevor Sie mit den Messungen beginnen, sollten Sie den Ladezustand der
Batterien überprüfen, um sicherzustellen, dass die vorhandene
Batteriespannung für die geplanten Messungen ausreicht. Der Ladestatus
wird durch eine Stabanzeige angezeigt, wie in Abbildung 1 zu sehen ist, die
bei eingeschaltetem Gerät immer auf dem LCD-Display angezeigt wird.
Messung der Eigenrauschspannung (DET3TC, DET3TD und
DET4TD)
pieß
Tests
Tests
Erdungsstab im Erdungsstab im
Test Test

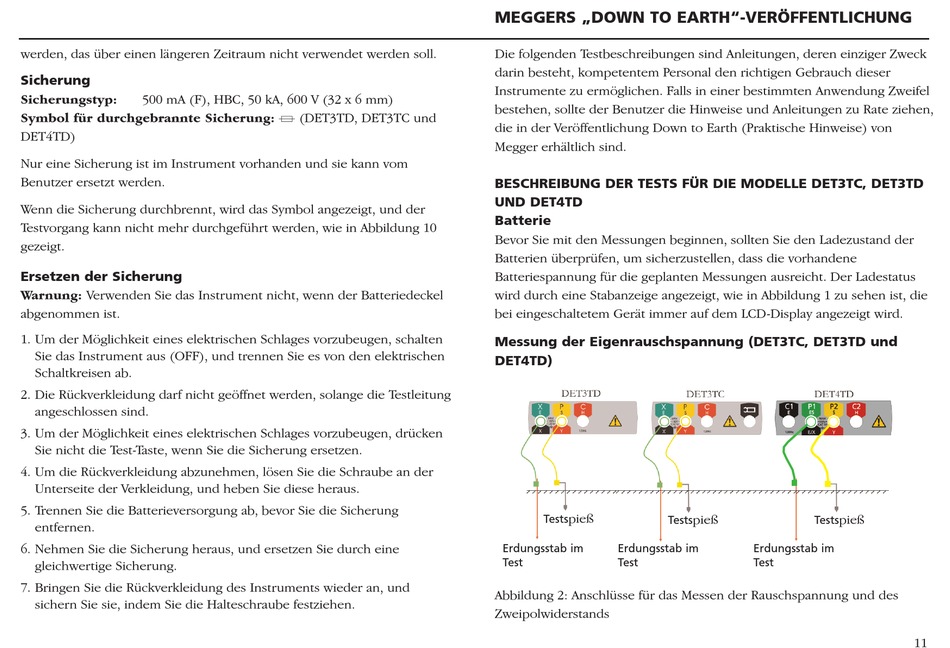

Abbildung 2: Anschlüsse für das Messen der Rauschspannung und des
Zweipolwiderstands
pieß Tests pieß
Erdungsstab im
Test
11
