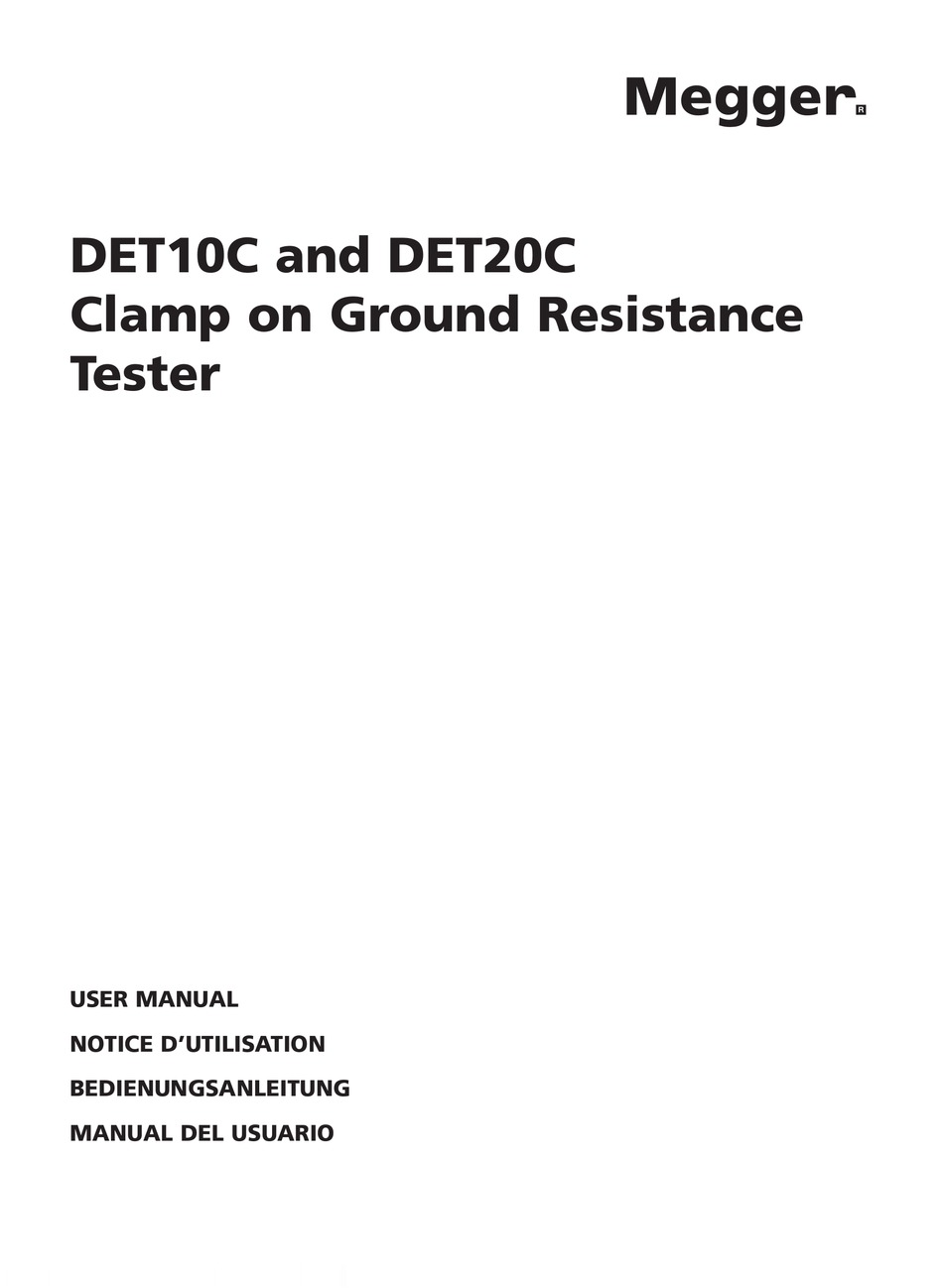

- Seite 19 DET10C/DET20C PINCE DE CONTRÔLE DE TERRE NOTICE D’UTILISATION...
-
Seite 37: Det10C/Det20C Erdungsprüfzange
DET10C/DET20C ERDUNGSPRÜFZANGE BEDIENUNGSANLEITUNG... -
Seite 38: Warnhinweis
WARNHINWEIS Aus Sicherheitsgründen sollten auch dann Gummihandschuhe getragen werden, wenn die Anlage sachgemäß betrieben wird und ordnungsgemäß geerdet ist. Das Bedienpersonal ist für die Sicherheit verantwortlich. Gehen Sie mit äußerster Vorsicht vor, wenn Sie das Gerät an stromführenden elektrischen Anlagen benutzen. - Seite 39 Herunterladen von Daten auf einen PC (ASCII-Format) (nur DET20C) Format der heruntergeladenen Datei (nur DET20C) Lesen der im Speicher abgelegten Daten Löschen des Datenspeichers Einrichten der RS-232C-Ausgabe (nur DET20C) Installation der Megger Download Manager Software (DET20C) Beschreibung des Megger Download Managers FUNKTIONSWEISE ELEKTRISCHE DATEN ALLGEMEINE ANGABEN ZUBEHÖR...
-
Seite 40: Beschreibung Der Funktionen

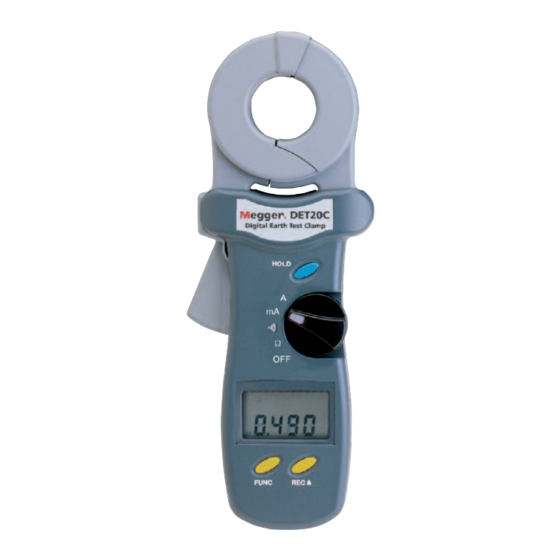

BESCHREIBUNG DER FUNKTIONEN Das Erdungsprüfgerät zum Anklemmen erlaubt dem Benutzer, den Bodenwiderstand einer Erdelektrode ohne Einsatz von Hilfserdelektroden zu messen. Das Erdungsprüfzange kann an mehrfach geerdeten Systemen eingesetzt werden, ohne dass die zu untersuchende Erdung abgetrennt werden muss. -
Seite 41: Beschreibung Der Bedienelemente
BESCHREIBUNG DER BEDIENELEMENTE 1. Zangenbaugruppe: Zum Umschließen von Elektrode oder Erdstab. Zwischen den beiden Zangenhälften darf sich kein Luftspalt befinden. 2. Halte-Taste: Die Anzeige der letzten Messung bleibt auf dem Display bestehen 3. Drehschalter: Netzschalter und Funktionsauswahl. 4. LCD-Anzeige 5. „REC L"-Taste: Modusabhängige Funktion. Leitet entweder die Datensammlung, Aufzeichnung einzelner Messungen oder das Herunterladen von Daten auf einen PC ein. -
Seite 42: Flüssigkristallanzeige
FLÜSSIGKRISTALLANZEIGE 1. Funktion Anzeige der aktuell ausgewählten Funktion oder der aktuellen Datensatznummer 2. Stellen Zeigt Werte zwischen 0 und 9999 mit Dezimalpunkt an 3. Ohm Zeigt den Widerstandsmodus und die Alarmfunktionen an. 4. mA Zeigt den Erdkriechstrommodus in mA oder A an. Zeigt an, dass das Gerät auf die Alarmposition eingestellt ist. -
Seite 43: Bedienungsanleitung
BEDIENUNGSANLEITUNG Bodenwiderstandsmessung 1. Öffnen Sie die Zangen und achten Sie darauf, dass die Passflächen sauber und frei von Staub, Schmutz oder Fremdkörpern sind. 2. Lassen Sie die Zangen einige Male einschnappen, um zu gewährleisten, dass ein Kontaktschluss vorliegt. 3. Stellen Sie den Drehschalter auf die W-Position, um das Gerät einzuschalten. Klemmen Sie das Gerät zu diesem Zeitpunkt nicht an einen Leiter und öffnen Sie auch nicht die Zangen, da es sich um einen Selbstkalibrierungsvorgang handelt. -
Seite 44: Alarm Bei Hohen Und Niedrigen Messwerten
Alarm bei hohen und niedrigen Messwerten ( 1. Den Drehschalter auf die Position stellen 2. Die FUNC-Taste drücken, um „HI"- oder „LO"-Alarm auszuwählen. Der aktuelle Wert für den hohen oder niedrigen Alarmwert wird in der unteren Zeile der LCD angezeigt. 3. -
Seite 45: Erd-/Kriechstrommessung
werden aktiviert, wenn das Gerät eingeschaltet und der Alarmmodus gewählt wird. Erd-/Kriechstrommessung 1. Den Drehschalter auf die Position mA oder A stellen 2. Die Zangen um die zu messende Elektrode oder den Erdstab legen. 3. Den Messwert für den Kriechstrom ablesen, der auf der LCD angezeigt wird. Das Abtastintervall einstellen 1. -
Seite 46: Format Der Heruntergeladenen Datei (Nur Det20C)
5. Der Vorgang des Herunterladens kann durch Ausschalten des Geräts unterbrochen werden. 6. Um diese Funktion zu verlassen, drücken Sie die FUNC-Taste mehrmals, bis in der oberen Zeile der LCD keine Symbole mehr erscheinen. HINWEIS: Das Gerät überträgt zuerst die Abtastzeit. Anschließend werden die restlichen im Speicher abgelegten Daten an den PC gesendet Format der heruntergeladenen Datei (nur DET20C) Die Daten werden auf den PC in ASCII-Format heruntergeladen. -
Seite 47: Löschen Des Datenspeichers
HINWEIS: Die RS-232C-Ausgabe wird automatisch deaktiviert, wenn eine Datensammlung vor sich geht. Installation der Megger Download Manager Software (DET20C) Das DET20C-Gerät wird in der Standardausführung mit dem Megger Download Manager auf CD geliefert. 1. Hardware- und Software-Anforderungen: Die auf der Rückseite der CD-Hülle angegebenen Anforderungen. -
Seite 48: Beschreibung Des Megger Download Managers
4. Kompakte Treiberdateien für schnelle und leichte Updates von Disk oder aus dem Internet 5. Vollständige Hilfe-Funktion HINWEIS: Hinweise zur Bedienung des Megger Download Managers finden Sie im Hilfemenü der Software. HINWEIS: Durch Auswählen des DET20C-Treibers und Klicken auf die Download-Taste in der... -
Seite 49: Funktionsweise
FUNKTIONSWEISE Unten ist ein vereinfachtes typisches Bodenverteilungssystem abgebildet. Der zugehörige Schaltkreis ist in Abbildung A dargestellt. Wenn R , ... R zu R vereinfacht werden, bleiben nur noch R im Schaltkreis über (siehe Abbildung B). Wenn an den Schaltkreis eine konstante Spannung angelegt wird, gilt die folgende Gleichung. - Seite 50 ..R Figure A Figure B ..G G G G G G...
-
Seite 51: Elektrische Daten
Erd-/Kriechstrom (50/60 Hz, echter RMS, Spitzenfaktor < 3, Bereich Auflösung Genauigkeit des Messwerts 0.20 – 35.00 A 0.01 A ±2.0% ±0.03 A Genauigkeit der Widerstandskalibrierungsplatte: ±1% Datensammlungskapazität: 8180 Datensätze (DET20C), 116 Datensätze (DET10C) Datensammlungsintervall: 1 bis 255 Sekunden RS-232C-Ausgabe: 0,5 und 1 bis 255 Sekunden... -
Seite 52: Allgemeine Angaben
Bereichswahl: automatisch Überlastanzeige: OL Stromverbrauch: 40 mA Zubehör (DET20C Anzeige für niedrige : RS-232C-Kabel Batterielebensdauer: 3000 Messungen Megger Download Manager-CD Automatische Abschaltung: nach ungefähr 5 Minuten Abtastzei: 0,5 Sekunden Betriebstemperatu: 0ºC bis 50ºC Betriebsluftfeuchtigkeit: unter 85% rel. Feuchte Lagertemperatu: -20ºC to 60ºC Lagerluftfeuchtigkeit: unter 75% rel. -
Seite 53: Erneuern Der Batterie
ERNEUERN DER BATTERIE Wenn das Symbol „niedrige Batterieleistung" auf der LCD angezeigt wird, muss die alte Batterie durch eine neue Batterie ersetzt werden. Entfernen Sie das Gerät während des Batteriewechsels von der zu prüfenden Anlage. Stellen Sie den Drehschalter auf die AUS-Position. Montieren Sie die Schraube der Batterieabdeckung ab. -
Seite 54: Reparaturen Und Garantie
KAUFS DURCH DEN BENUTZER. Hinweis: Das Gehäuse darf nur von entsprechend autorisierten Reparaturfirmen geöffnet werden, da sonst die Garantie für dieses Instrument automatisch erlischt. Reparaturarbeiten und Ersatzteile Wenden Sie sich zwecks Wartungsarbeiten an Megger-lnstrumenten entweder an: Megger Limited oder Megger... - Seite 57 DET10C/DET20C PROBADOR DE PINZA PARA LA RESISTENCIA DE TIERRA MANUAL DEL USUARIO...
