8.

Bedienelemente des Senders

Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw.
auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden
Bildnummer angegeben. Unterschiede zu dem gelieferten Modell in der Farbgebung und im Design können
in dieser Bedienungsanleitung nicht ausgeschlossen werden.
1 Tragegriff mit integrierter Senderantenne
2 Funktions-Kontrollleuchte
3 Umschalter Mode 1/Mode 2
4 Steuerknüppel für Motorfunktion und Seitenruder (Mode 1)
Steuerknüppel für Höhen- und Seitenruder (Mode 2)
5 Trimmtaster für Motorfunktion (Mode 1)
Trimmtaster für Höhenruder (Mode 2)
6 Trimmtaster für Seitenruder (Mode 1 und Mode 2)
7 Funktionsschalter
8 DIP-Schalter zur Sendereinstellung
9 Bei diesem Flugmodell sowohl in Mode 1 als auch in Mode 2 ohne Funktion
10 Lade-Kontrollleuchte
11 Trimmtaster für Höhenruder (Mode 1)
Trimmtaster für Motorfunktion (Mode 2)
12 Steuerknüppel für Höhenruder (Mode 1)
Steuerknüppel für Motorfunktion (Mode 2)

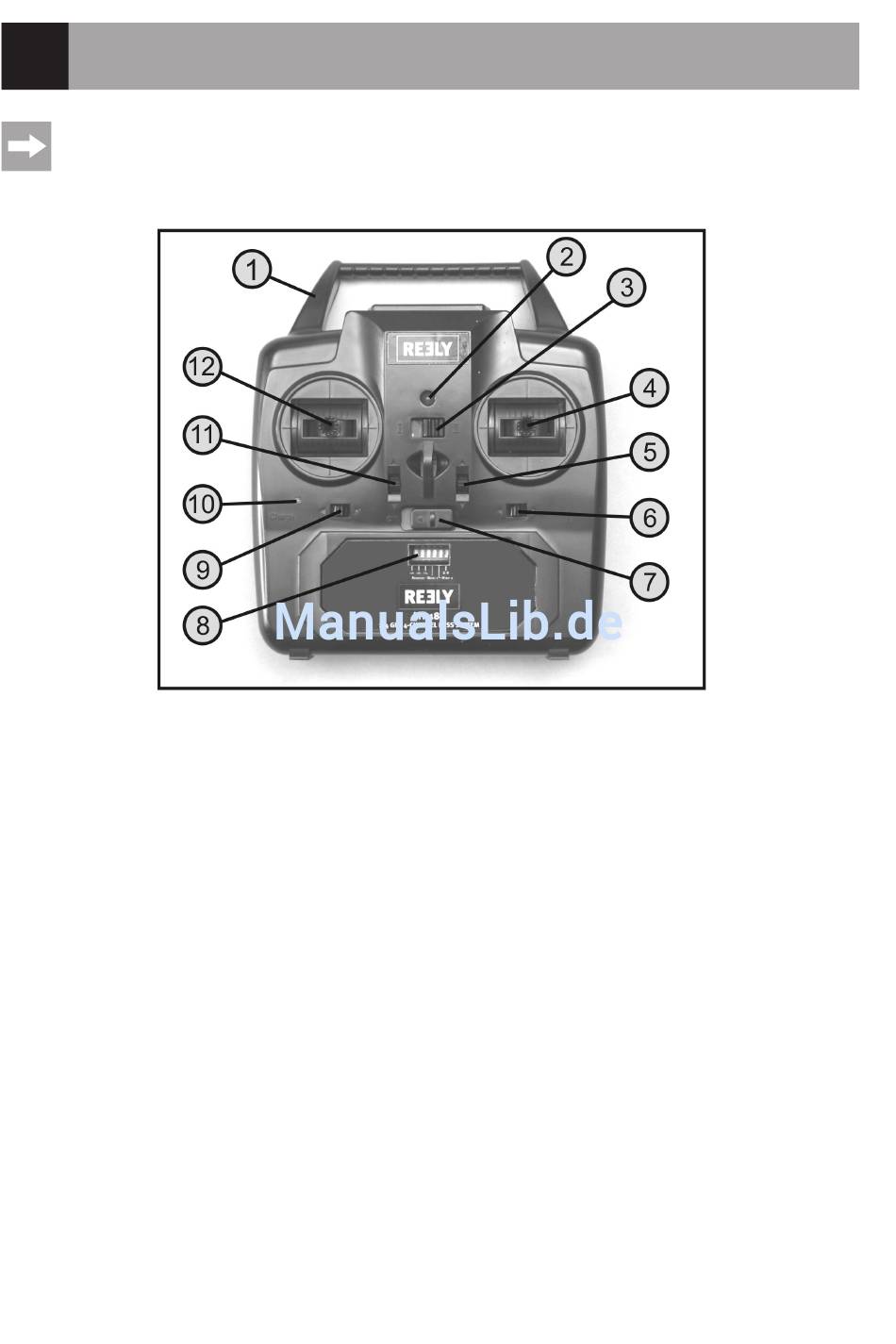

Bild 1
9
