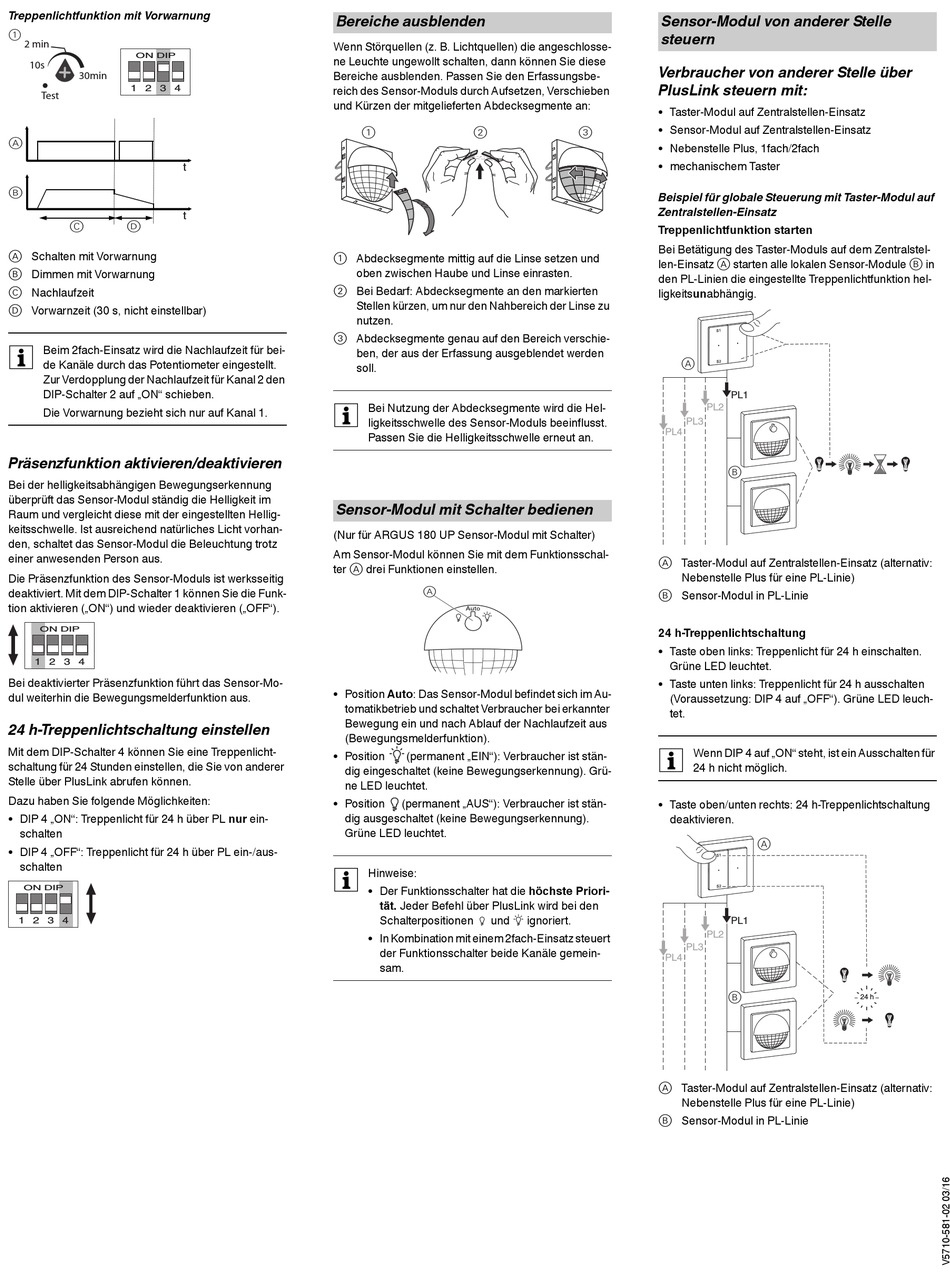

Treppenlichtfunktion mit Vorwarnung
1
2 min
ON DIP
10s
30min
1 2 3 4
Test
A
t
B
t
C
D
A Schalten mit Vorwarnung
B Dimmen mit Vorwarnung
C Nachlaufzeit
D Vorwarnzeit (30 s, nicht einstellbar)
Beim 2fach-Einsatz wird die Nachlaufzeit für bei-
|
de Kanäle durch das Potentiometer eingestellt.
Zur Verdopplung der Nachlaufzeit für Kanal 2 den
DIP-Schalter 2 auf „ON" schieben.
Die Vorwarnung bezieht sich nur auf Kanal 1.
Präsenzfunktion aktivieren/deaktivieren
Bei der helligkeitsabhängigen Bewegungserkennung
überprüft das Sensor-Modul ständig die Helligkeit im
Raum und vergleicht diese mit der eingestellten Hellig-
keitsschwelle. Ist ausreichend natürliches Licht vorhan-
den, schaltet das Sensor-Modul die Beleuchtung trotz
einer anwesenden Person aus.
Die Präsenzfunktion des Sensor-Moduls ist werksseitig
deaktiviert. Mit dem DIP-Schalter 1 können Sie die Funk-
tion aktivieren („ON") und wieder deaktivieren („OFF").
ON DIP
1 2 3 4
Bei deaktivierter Präsenzfunktion führt das Sensor-Mo-
dul weiterhin die Bewegungsmelderfunktion aus.
24 h-Treppenlichtschaltung einstellen
Mit dem DIP-Schalter 4 können Sie eine Treppenlicht-
schaltung für 24 Stunden einstellen, die Sie von anderer
Stelle über PlusLink abrufen können.
Dazu haben Sie folgende Möglichkeiten:
• DIP 4 „ON": Treppenlicht für 24 h über PL nur ein-
schalten
• DIP 4 „OFF": Treppenlicht für 24 h über PL ein-/aus-
schalten
ON DIP
1 2 3 4
Bereiche ausblenden
Wenn Störquellen (z. B. Lichtquellen) die angeschlosse-
ne Leuchte ungewollt schalten, dann können Sie diese
Bereiche ausblenden. Passen Sie den Erfassungsbe-
reich des Sensor-Moduls durch Aufsetzen, Verschieben
und Kürzen der mitgelieferten Abdecksegmente an:
1
2
1 Abdecksegmente mittig auf die Linse setzen und
oben zwischen Haube und Linse einrasten.
2 Bei Bedarf: Abdecksegmente an den markierten
Stellen kürzen, um nur den Nahbereich der Linse zu
nutzen.
3 Abdecksegmente genau auf den Bereich verschie-
ben, der aus der Erfassung ausgeblendet werden
soll.
Bei Nutzung der Abdecksegmente wird die Hel-
|
ligkeitsschwelle des Sensor-Moduls beeinflusst.
Passen Sie die Helligkeitsschwelle erneut an.
Sensor-Modul mit Schalter bedienen
(Nur für ARGUS 180 UP Sensor-Modul mit Schalter)
Am Sensor-Modul können Sie mit dem Funktionsschal-
ter A drei Funktionen einstellen.
A
• Position Auto: Das Sensor-Modul befindet sich im Au-
tomatikbetrieb und schaltet Verbraucher bei erkannter
Bewegung ein und nach Ablauf der Nachlaufzeit aus
(Bewegungsmelderfunktion).
• Position
(permanent „EIN"): Verbraucher ist stän-
dig eingeschaltet (keine Bewegungserkennung). Grü-
ne LED leuchtet.
• Position
(permanent „AUS"): Verbraucher ist stän-
dig ausgeschaltet (keine Bewegungserkennung).
Grüne LED leuchtet.
Hinweise:
|
• Der Funktionsschalter hat die höchste Priori-
tät. Jeder Befehl über PlusLink wird bei den
Schalterpositionen
und
• In Kombination mit einem 2fach-Einsatz steuert
der Funktionsschalter beide Kanäle gemein-
sam.
Sensor-Modul von anderer Stelle
steuern
Verbraucher von anderer Stelle über
PlusLink steuern mit:
• Taster-Modul auf Zentralstellen-Einsatz
• Sensor-Modul auf Zentralstellen-Einsatz
3
• Nebenstelle Plus, 1fach/2fach
• mechanischem Taster
Beispiel für globale Steuerung mit Taster-Modul auf
Zentralstellen-Einsatz
Treppenlichtfunktion starten
Bei Betätigung des Taster-Moduls auf dem Zentralstel-
len-Einsatz A starten alle lokalen Sensor-Module B in
den PL-Linien die eingestellte Treppenlichtfunktion hel-
ligkeitsunabhängig.
A
PL2
PL3
PL4
A Taster-Modul auf Zentralstellen-Einsatz (alternativ:
Nebenstelle Plus für eine PL-Linie)
B Sensor-Modul in PL-Linie
24 h-Treppenlichtschaltung
• Taste oben links: Treppenlicht für 24 h einschalten.
Grüne LED leuchtet.
• Taste unten links: Treppenlicht für 24 h ausschalten
(Voraussetzung: DIP 4 auf „OFF"). Grüne LED leuch-
tet.
Wenn DIP 4 auf „ON" steht, ist ein Ausschalten für
|
24 h nicht möglich.
• Taste oben/unten rechts: 24 h-Treppenlichtschaltung
deaktivieren.
ignoriert.
PL2
PL3
PL4
A Taster-Modul auf Zentralstellen-Einsatz (alternativ:
Nebenstelle Plus für eine PL-Linie)
B Sensor-Modul in PL-Linie
PL1
B
A
PL1
B
24 h
