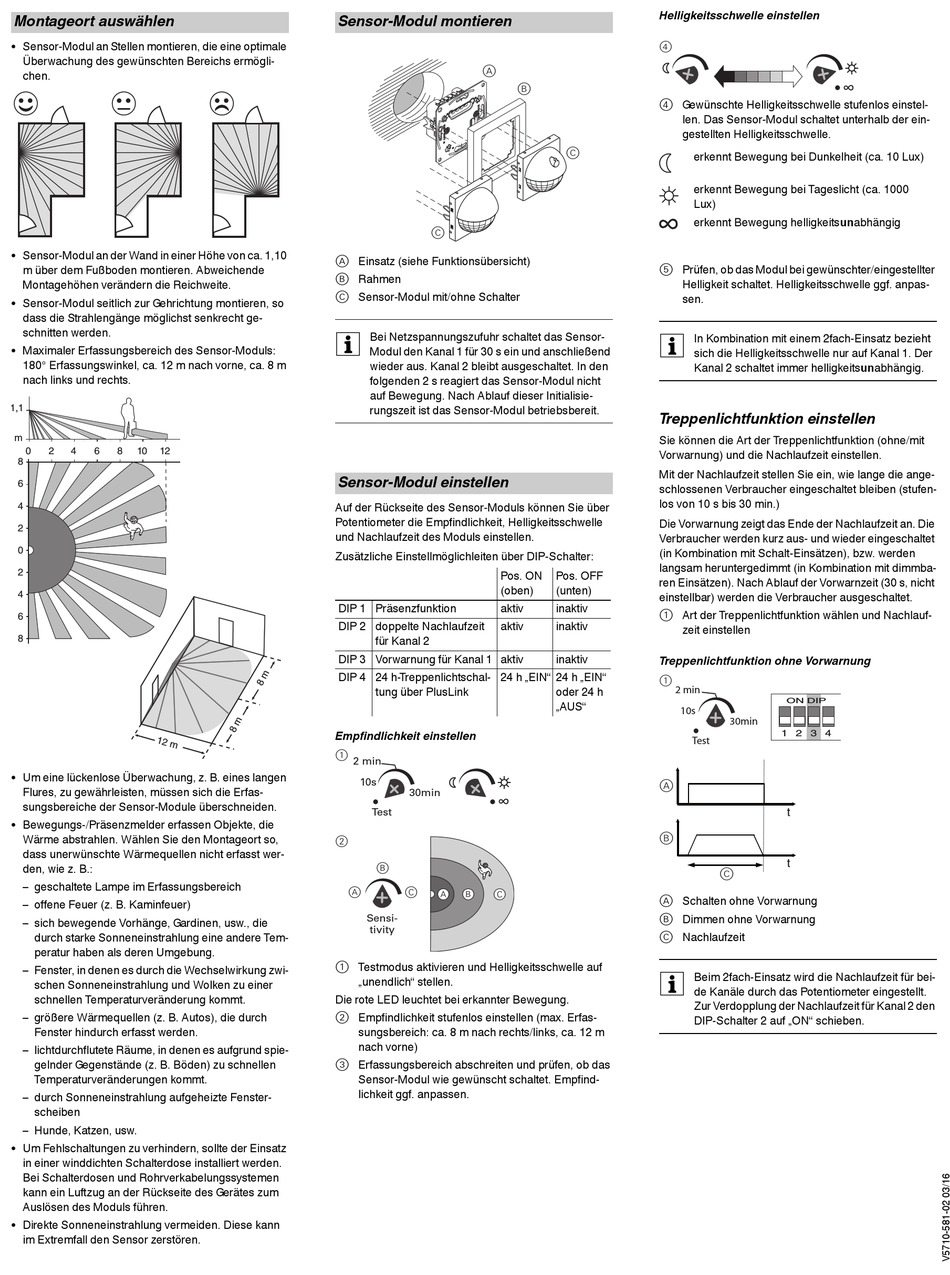

Montageort auswählen
• Sensor-Modul an Stellen montieren, die eine optimale
Überwachung des gewünschten Bereichs ermögli-
chen.
• Sensor-Modul an der Wand in einer Höhe von ca. 1,10
m über dem Fußboden montieren. Abweichende
Montagehöhen verändern die Reichweite.
• Sensor-Modul seitlich zur Gehrichtung montieren, so
dass die Strahlengänge möglichst senkrecht ge-
schnitten werden.
• Maximaler Erfassungsbereich des Sensor-Moduls:
180° Erfassungswinkel, ca. 12 m nach vorne, ca. 8 m
nach links und rechts.
0
2
4
6
8
10
12
8
6
4
2
0
2
4
6
8
• Um eine lückenlose Überwachung, z. B. eines langen
Flures, zu gewährleisten, müssen sich die Erfas-
sungsbereiche der Sensor-Module überschneiden.
• Bewegungs-/Präsenzmelder erfassen Objekte, die
Wärme abstrahlen. Wählen Sie den Montageort so,
dass unerwünschte Wärmequellen nicht erfasst wer-
den, wie z. B.:
– geschaltete Lampe im Erfassungsbereich
– offene Feuer (z. B. Kaminfeuer)
– sich bewegende Vorhänge, Gardinen, usw., die
durch starke Sonneneinstrahlung eine andere Tem-
peratur haben als deren Umgebung.
– Fenster, in denen es durch die Wechselwirkung zwi-
schen Sonneneinstrahlung und Wolken zu einer
schnellen Temperaturveränderung kommt.
– größere Wärmequellen (z. B. Autos), die durch
Fenster hindurch erfasst werden.
– lichtdurchflutete Räume, in denen es aufgrund spie-
gelnder Gegenstände (z. B. Böden) zu schnellen
Temperaturveränderungen kommt.
– durch Sonneneinstrahlung aufgeheizte Fenster-
scheiben
– Hunde, Katzen, usw.
• Um Fehlschaltungen zu verhindern, sollte der Einsatz
in einer winddichten Schalterdose installiert werden.
Bei Schalterdosen und Rohrverkabelungssystemen
kann ein Luftzug an der Rückseite des Gerätes zum
Auslösen des Moduls führen.
• Direkte Sonneneinstrahlung vermeiden. Diese kann
im Extremfall den Sensor zerstören.
Sensor-Modul montieren
A
C
A Einsatz (siehe Funktionsübersicht)
B Rahmen
C Sensor-Modul mit/ohne Schalter
Bei Netzspannungszufuhr schaltet das Sensor-
|
Modul den Kanal 1 für 30 s ein und anschließend
wieder aus. Kanal 2 bleibt ausgeschaltet. In den
folgenden 2 s reagiert das Sensor-Modul nicht
auf Bewegung. Nach Ablauf dieser Initialisie-
rungszeit ist das Sensor-Modul betriebsbereit.
Sensor-Modul einstellen
Auf der Rückseite des Sensor-Moduls können Sie über
Potentiometer die Empfindlichkeit, Helligkeitsschwelle
und Nachlaufzeit des Moduls einstellen.
Zusätzliche Einstellmöglichleiten über DIP-Schalter:
Pos. ON
(oben)
DIP 1 Präsenzfunktion
aktiv
DIP 2 doppelte Nachlaufzeit
aktiv
für Kanal 2
DIP 3 Vorwarnung für Kanal 1 aktiv
DIP 4 24 h-Treppenlichtschal-
24 h „EIN" 24 h „EIN"
tung über PlusLink
Empfindlichkeit einstellen
1
2 min
10s
30min
Test
2
B
A
C
A
B
C
Sensi-
tivity
1 Testmodus aktivieren und Helligkeitsschwelle auf
„unendlich" stellen.
Die rote LED leuchtet bei erkannter Bewegung.
2 Empfindlichkeit stufenlos einstellen (max. Erfas-
sungsbereich: ca. 8 m nach rechts/links, ca. 12 m
nach vorne)
3 Erfassungsbereich abschreiten und prüfen, ob das
Sensor-Modul wie gewünscht schaltet. Empfind-
lichkeit ggf. anpassen.
Helligkeitsschwelle einstellen
4
B
4 Gewünschte Helligkeitsschwelle stufenlos einstel-
len. Das Sensor-Modul schaltet unterhalb der ein-
gestellten Helligkeitsschwelle.
C
erkennt Bewegung bei Dunkelheit (ca. 10 Lux)
erkennt Bewegung bei Tageslicht (ca. 1000
Lux)
erkennt Bewegung helligkeitsunabhängig
5 Prüfen, ob das Modul bei gewünschter/eingestellter
Helligkeit schaltet. Helligkeitsschwelle ggf. anpas-
sen.
In Kombination mit einem 2fach-Einsatz bezieht
|
sich die Helligkeitsschwelle nur auf Kanal 1. Der
Kanal 2 schaltet immer helligkeitsunabhängig.
Treppenlichtfunktion einstellen
Sie können die Art der Treppenlichtfunktion (ohne/mit
Vorwarnung) und die Nachlaufzeit einstellen.
Mit der Nachlaufzeit stellen Sie ein, wie lange die ange-
schlossenen Verbraucher eingeschaltet bleiben (stufen-
los von 10 s bis 30 min.)
Die Vorwarnung zeigt das Ende der Nachlaufzeit an. Die
Verbraucher werden kurz aus- und wieder eingeschaltet
(in Kombination mit Schalt-Einsätzen), bzw. werden
langsam heruntergedimmt (in Kombination mit dimmba-
Pos. OFF
ren Einsätzen). Nach Ablauf der Vorwarnzeit (30 s, nicht
(unten)
einstellbar) werden die Verbraucher ausgeschaltet.
inaktiv
1 Art der Treppenlichtfunktion wählen und Nachlauf-
inaktiv
zeit einstellen
inaktiv
Treppenlichtfunktion ohne Vorwarnung
1
oder 24 h
2 min
„AUS"
10s
Test
A
B
A Schalten ohne Vorwarnung
B Dimmen ohne Vorwarnung
C Nachlaufzeit
Beim 2fach-Einsatz wird die Nachlaufzeit für bei-
|
de Kanäle durch das Potentiometer eingestellt.
Zur Verdopplung der Nachlaufzeit für Kanal 2 den
DIP-Schalter 2 auf „ON" schieben.
ON DIP
30min
1 2 3 4
t
t
C
