Programmierhandbuch COI/FET2XX–DE

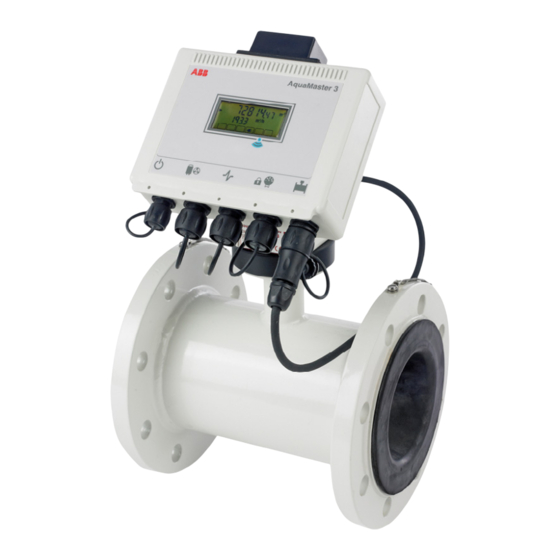

AquaMaster 3
Elektromagnetischer Durchflussmesser
Die intelligente Lösung für
Anwendungen mit Fernzugriff
Einleitung
TM
AquaMaster 3
umfasst eine Reihe von leistungsfähigen
elektromagnetischen Durchflussmessern zur Messung
elektrisch leitfähiger Flüssigkeiten. Die Geräte werden in
der Regel werksseitig kalibriert und voreingestellt geliefert.
Wenn der Durchflussmesser aus der Lagerung genommen
und für die erste Verwendung installiert wird, entfernen Sie
das Schutzetikett (falls vorhanden) von der Vorderseite der
Einheit, damit das Licht die Einheit aktivieren kann.
Wenn das Messgerät nicht an die Stromversorgung
angeschlossen ist, schließen Sie wie im Benutzerhandbuch
(OI/FET2XX-DE) beschrieben Batterien oder eine externe
Stromversorgung an das Gerät an.
Dieses Programmierhandbuch muss zusammen mit den
folgenden Publikationen verwendet werden:
–
Anhang zu MODBUS-Tabellen
(COI/FET2XX/MOD/TBL-EN)
–
Benutzerhandbuch (OI/FET2XX-DE)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB AquaMaster 3
Inhaltszusammenfassung für ABB AquaMaster 3
- Seite 1 Programmierhandbuch COI/FET2XX–DE AquaMaster 3 Elektromagnetischer Durchflussmesser Die intelligente Lösung für Anwendungen mit Fernzugriff Einleitung Dieses Programmierhandbuch muss zusammen mit den folgenden Publikationen verwendet werden: AquaMaster 3 umfasst eine Reihe von leistungsfähigen elektromagnetischen Durchflussmessern zur Messung – Anhang zu MODBUS-Tabellen elektrisch leitfähiger Flüssigkeiten. Die Geräte werden in (COI/FET2XX/MOD/TBL-EN) der Regel werksseitig kalibriert und voreingestellt geliefert.
-
Seite 2: Das Unternehmen
Ausrüstungen industrieller Prozesse, wie Durchflussmessungen, Analysen von Gasen und Flüssigkeiten und anderer für Umweltbedingungen wichtiger Bestandteile in Luft und Wasser. Als Teil des ABB-Konzerns, einem weltweit führenden Unternehmen in der Prozessautomatisierung, bieten wir unseren Kunden einen weltweiten Kundendienst und das entsprechende Know-how zu Anwenderapplikationen. -
Seite 3: Inhaltsverzeichnis
5.6.4 Verwenden von AquaMaster 3 zum Ändern des Zugangsschlüsselstatus der SIM-Karte ....21 5.6.5 Verwenden von AquaMaster 3 für die SIM-Freigabe, wenn eine PUK benötigt wird ...... 21 Automatische Berichte ..........................21 5.7.1 Telefon-Nr. 1 (oder 2 oder 3) für automatische Berichte ..............21 5.7.2... -
Seite 4: Bedienelemente Und Display
Informationen zur Überwachung des Batteriezustands finden Sie im Benutzerhandbuch (OI/FET2XX–DE). Obere Anzeige Warn- Datum Symbole Summe Vorlauf Niedriger Summe Rücklauf Batterieladezustand Summe Sensorfehler Nettodurchflussmenge Summe Tarif A/B Zustand Leerrohrerkennung Untere Anzeige Spannungsausfall Zeit Fließgeschwindigkeit Schwaches GSM-Funksignal Druck Erneuerbare Energie nicht vorhanden Abb. 1.1 AquaMaster 3 Display-Informationen Programmierhandbuch COI/FET2XX–DE... -
Seite 5: Programmierung Des Aquamaster 3
Navigation und Verwendung der AquaMaster 3-Menüs 2.1 PC-Kommunikationsterminal-Anschluss Um die Kommunikation zwischen dem AquaMaster 3 und einem PC zu ermöglichen, sind folgende Schritte auszuführen: 1. Schließen Sie den AquaMaster 3 über dessen serielle Schnittstelle an einen Computer an (siehe Benutzerhandbuch (OI/FET2XX–DE), Abschnitt 3.3 "Interner Computeranschluss"). -
Seite 6: Aquamaster 3-Menüs
Ctrl 1. Drücken Sie zur Anzeigemodusaktivierung gleichzeitig die Tasten . Dieser Modus sendet die gleichen Informationen, die für das LCD-Display des AquaMaster 3 definiert sind (siehe 3.0 Display Optionen, Seite 9). 2. Drücken Sie zum Abbrechen des Anzeigemodus die Taste 2.2.3 Menünavigation... -
Seite 7: Zugriffsschutz
AquaMaster 3 Elektromagnetischer Durchflussmesser 2 Programmierung des AquaMaster 3 2.2.4 Zugriffsschutz Passwortkontrolle Die Anzahl der sichtbaren Menüs hängt von der aktuellen Zugriffsebene ab (siehe Tabelle 2.1). Stufe Standard-Passwort Menüs — 1 bis 4 setup 1 bis 7 am2k 1 bis 13 Tabelle 2.1 AquaMaster 3-Passwörter... -
Seite 8: Verlassen Des Menüsystems
Befehlszeilenoberfläche Hinweis: Stellen Sie sicher, dass die richtige Zugriffsebene ausgewählt wurde. Daten können auch ohne Navigation des Menüsystems direkt in den AquaMaster 3 eingegeben werden. Dies erfolgt mit der "Befehlszeilenoberfläche" (Command Line Interface, CLI). So lesen Sie den Wert einer Variablen ab: >... -
Seite 9: Navigieren Zu Einem Bestimmten Menü
AquaMaster 3 Elektromagnetischer Durchflussmesser 2 Programmierung des AquaMaster 3 Der AquaMaster 3 zeigt in beiden Fällen den neuen Wert der Variablen (oder den Fehlergrund) an. Beispiel: >217 <0>217=42 >217=42 <3>217=Schreibschutz Hierbei gilt: ist die Zahl für die Durchflussmenge <0> ist der Fehlercode für "kein Fehler"... -
Seite 10: Menüübersicht
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Menüübersicht 3 Menüübersicht 3.1 Alle Versionen Sicherheit CLI-Wert Zugriff (Variable Stufe Anzahl) Function MID-Parameter (siehe Abschnitt 2.2.4, Seite 5 – Zugriffsschutz) Abb. 3.1 Menüoptionsformat 1.0 Information AquaMaster 3 Flansche ABB Limited Gehaeuse Stonehouse Kalibrierungstyp England, UK, GL10 3TA... -
Seite 11: Display Optionen
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Menüübersicht 2.0 Messungen 3.0 Display Optionen Zeit Datum Test Mode Netz Anlauf-Kontrolle Tarif A Warnungscode Tarif B Durchfluss Durchfluss Druchfluss % Geschwindigkeit Geschwindigkeit Druck Druck Datum/Zeit Druck % Datumsformat Pulsausgang Verlassen Datumsformate TTMMJJ JJMMTT Netz... -
Seite 12: Druckeinstellung (Siehe Hinweise)
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Menüübersicht 4.0 Systemzugang 6.0 Druckeinstellung (siehe Hinweise) Sprache Modus Login Druckeinheiten Passwortwechsel? Endwert (100% or OGW) Aktuelles Passwort Null (0% or UGW) Neues Passwort Spezialeinheiten (in Bar) Bestaetigung des Passworts Spezial Druckbezeichnung Verlassen Verlassen Einheiten... -
Seite 13: Druck Aufnehmer Kalibrierung
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Menüübersicht 7.0 Ausgänge 8.0 Druck Aufnehmer Kalibrierung Ausgang 1 Nenndruck Ausgang 2 Modus Ausgang 3 Offset (mm) Com Ausgang Druckverzoegerung Einstellungen* Messbereichseinstellung Modbus-Adresse Nullpunkteinstellung Verlassen Kalibrierdatum Zertifikat Nr. Ausgang 1 Ausgang 2 Werks Messbereich (mV/V) -
Seite 14: Durchflusskalibrierung
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Menüübersicht 9.0 Durchflusskalibrierung 11.0 Logger Profilfaktor Erster Log Intervall Insertationsfaktor Zweiter Log Intervall Messrohrdurchmesser (mm) Stunden Summenspeicher Modus Verlassen Durchfl.-verzoegerung Durchflussmessber. Einst. Nullp. Einst. (0.01mm/s) Kalibrierdatum Zertifikat Nr. Verlassen *Wird nur angezeigt, wenn der Sensor eine Einsatzsonde (AquaProbe) ist 10.0 Tarif Control... -
Seite 15: Gsm-Option
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Menüübersicht 3.2 GSM-Option Hinweis: Die Menüs 12.0 und 13.0 werden nur bei eingebauter GSM-Option angezeigt. 12.0 GSM Einstellungen 13.0 SMS Service GSM Zustand Autom. Bericht Tel. Nr. 1 SIM Zugangsschluessel Autom. Bericht Tel. Nr. 2 SIM ID Nummer Autom. -
Seite 16: Tarifregelung (Tariff Control)
AquaMaster 3 Elektromagnetischer Durchflussmesser 4 Tarifregelung (Tariff Control) 4 Tarifregelung (Tariff Control) Hinweise zur Tarifregelung (Tariff Control): Lediglich der Tarif A wird über das Menü "Tariff Control" festgelegt. Tarif B ist grundsätzlich der Gegensatz zu Tarif A. ... -
Seite 17: Drahtlose Kommunikation - Nur Gsm-Versionen
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Drahtlose Kommunikation – nur GSM-Versionen 5 Drahtlose Kommunikation – nur GSM-Versionen 5.1 Zugriff über GSM Inbetriebnahmeprüfung für Signalstärke Hiermit kann ein Funksignaltest für die Auswahl der optimalen Adresse der Antenne durchgeführt werden. Das System kann gemäß endgültiger Inbetriebnahme-Adresse und -zustand getestet werden, z. B. bei geschlossenem Schachtdeckel und vom Messgerät getrennten internen Kommunikationseinrichtungen. -
Seite 18: Gsm-Aktivitätssteuerung
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Drahtlose Kommunikation – nur GSM-Versionen 5.3 GSM-Aktivitätssteuerung 5.3.1 Batteriebetriebene Geräte/Erneuerbare Energiequelle offline Um Energie zu sparen, wird das GSM-Funkmodul normalerweise abgeschaltet. Für die Fernkommunikation (SMS-Anforderungen, automatische Berichte oder Ferneinwahl) kann das GSM-Funkmodul aktiviert werden, und zwar entweder durch die Anforderung eines manuellen Wakeups [>358=1] im Menü 12 (Modul-Wakeup für die "GSM aktiv - Dauer"... -
Seite 19: Gsm Aktiv - Dauer
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Drahtlose Kommunikation – nur GSM-Versionen 5.4 GSM aktiv - Dauer Die Stromversorgung des Transmitters kann als einer der folgenden Typen bestellt worden sein: Netzstrombetrieb mit Backup-Batterie Nur Batterie Erneuerbare Energie Für netzstrombetriebene Transmitter mit Backup-Batterie gilt die "GSM aktiv - Dauer" nicht, da das GSM-Modul bei vorhandener Netzstromversorgung kontinuierlich mit Strom versorgt wird. -
Seite 20: Signalstärke (Aktueller Wert)
Die Anzeige erfolgt im Format hh:mm:ss und enthält keine SMS-Text-Aktivitäten. 5.5.5 Zugriff über SMS-Textnachrichten Ein Transmitter mit GSM-Option bietet auch die Möglichkeit des Zugriffs auf AquaMaster 3-Daten über SMS-Textnachrichten. Von einem Mobiltelefon aus kann ein SMS-Anforderungstext an den AquaMaster 3 gesendet werden. -
Seite 21: Sms-Anforderungsnachricht
Beliebige regelgerechte Befehlszeilenoberfläche-Anforderungen Zum Beispiel: >365 für die Anzeige der letzten sieben Signalstärkemesswerte Beispiel Senden: +user;FLW;PRS;TOF;TFA;TIM;>365; Mögliche Antwort: -AquaMaster 3; ABB01M; Durchfluss=-157,93 l/s; Druck=-0,619765 Bar; TOT Vorw=16853 m3; TRF A=1866 m3; ZEIT=00:00:01 08-07-03;<0>365=14 14 14 13 12 14 14; Programmierhandbuch COI/FET2XX–DE... -
Seite 22: Sim-Zugangskontrolle
SIM-Karte möglicherweise nicht entfernt werden. In diesem Fall können die Sicherheitseinstellungen nur über den AquaMaster 3 vorgenommen werden. Der Zugriff auf die SIM-Karte und die PIN über den AquaMaster 3 erfordert zunächst die Anmeldung des Benutzers auf Ebene 4. Da diese Funktionen wichtig für die Sicherheit der SIM-Karte sind, wird dem Benutzer die Änderung der Standardeinstellung des Ebene-4-Passworts empfohlen. -
Seite 23: Verwenden Von Aquamaster 3 Zum Ändern Des Zugangsschlüsselstatus Der Sim-Karte
Parameter auf den Wert "0" für "Zugangsschlüssel AUS" oder "1" für "Zugangsschlüssel EIN" eingestellt werden. Wenn dem AquaMaster 3 keine PIN zur Verfügung steht, kann der SIM Zugangsschluessel nicht angefordert werden. In diesem Fall wird "?" bzw. der Wert "2" angezeigt. -
Seite 24: Text Berichtstabelle
5.7.4 Automatische Durchfluss- und Druckprotokollberichte SMS-Nachrichten mit Durchflussdaten und/oder Druckdaten von Protokolliereinheit 1 aus den vergangenen 24 Stunden können vom AquaMaster 3 automatisch an eine der drei festgelegten Telefonnummern gesendet werden. Wenn ein Zeitplan für Durchflussprotokollberichte festgelegt und die Protokolliereinheit 1 auf ein Protokollierintervall von 15 Minuten eingestellt ist, sind die Durchflussdaten aus den letzten 24 Stunden in einer einzigen SMS-Nachricht enthalten. -
Seite 25: Totaliser Auto-Reports
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Drahtlose Kommunikation – nur GSM-Versionen 5.7.6 Totaliser Auto-Reports Wenn dieser Bericht aktiviert ist, werden die Momentanwerte (zur "GSM aktiv - Zeit") aller Summierer im Transmitter (Vorlauf, Rücklauf, Netto, Tarif A, Tarif B) gesendet. 5.7.7 Summierer Berichtstabelle Die "Summmierer Berichtstabelle"... -
Seite 26: Alarminformationen
6 Alarminformationen 6 Alarminformationen Tabelle 6.1 enthält die Alarmzustände von AquaMaster 3. Es sind jeweils der numerische Wert des Alarms und die Auswirkung auf den Alarmausgang O/P3 angegeben. Der Warnungscode [>290] enthält die numerische Summe der aktiven Alarmzustände des AquaMaster 3. Tabelle 6.1 kann dazu verwendet werden zu bestimmen, welche Alarme aktiv sind. -
