Benutzerhandbuch OI/FET2XX–DE Rev. D

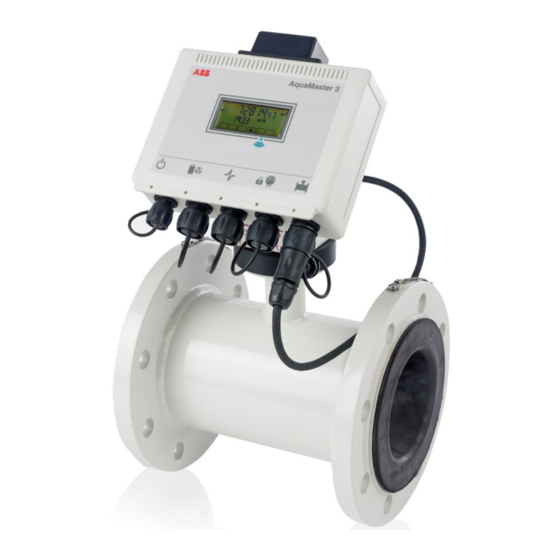

AquaMaster 3
Elektromagnetischer Durchflussmesser
Die intelligente Lösung für
Anwendungen mit Fernzugriff
Einleitung
TM
AquaMaster 3
umfasst eine Reihe von leistungsfähigen
elektromagnetischen Durchflussmessern zur Messung
elektrisch leitfähiger Flüssigkeiten. Die Geräte werden in
der Regel werksseitig kalibriert und voreingestellt geliefert.
Diese Anleitung vermittelt dem Anwender nähere
Informationen zu den Messumformern AquaMaster 3
für die Anwendung in unmittelbarer Nähe oder als
externe Messumformer.
Wenn der Durchflussmesser aus der Lagerung
genommen und für die erste Verwendung installiert wird,
entfernen Sie das Schutzetikett (falls vorhanden) von
der Vorderseite der Einheit, damit das Licht die Einheit
aktivieren kann.
Wenn der Durchflussmesser nicht an die
Stromversorgung angeschlossen ist, schließen Sie
Batterien oder eine externe Stromversorgung wie in der
vorliegenden Anleitung beschrieben an das Gerät an.
Dieses Benutzerhandbuch muss zusammen mit
den folgenden Publikationen verwendet werden:
–
Programmierhandbuch (COI/FET2XX–DE)
–
Anhang zu MODBUS-Tabellen
(COI/FET2XX/MOD/TBL–EN)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB AquaMaster 3
Inhaltszusammenfassung für ABB AquaMaster 3
- Seite 1 Anhang zu MODBUS-Tabellen der Regel werksseitig kalibriert und voreingestellt geliefert. (COI/FET2XX/MOD/TBL–EN) Diese Anleitung vermittelt dem Anwender nähere Informationen zu den Messumformern AquaMaster 3 für die Anwendung in unmittelbarer Nähe oder als externe Messumformer. Wenn der Durchflussmesser aus der Lagerung genommen und für die erste Verwendung installiert wird,...
-
Seite 2: Das Unternehmen
Ausrüstungen industrieller Prozesse, wie Durchflussmessungen, Analysen von Gasen und Flüssigkeiten und anderer für Umweltbedingungen wichtiger Bestandteile in Luft und Wasser. Als Teil des ABB-Konzerns, einem weltweit führenden Unternehmen in der Prozessautomatisierung, bieten wir unseren Kunden einen weltweiten Kundendienst und das entsprechende Know-how zu Anwenderapplikationen. -
Seite 3: Inhaltsverzeichnis
2.4.3 Installieren einer SIM-Karte ......................15 Elektrische Installation ........................16 Erdung ................................ 16 Anschlüsse ..............................18 3.2.1 Anschlüsse des AquaMaster 3 ..................... 18 3.2.2 Verwendung von Dichtungen mit Manipulationserkennung ............19 Eingangs- / Ausgangsanschlüsse ........................ 20 3.3.1 Frequenzausgänge ........................20 3.3.2... - Seite 4 AquaMaster 3 Elektromagnetischer Durchflussmesser Inbetriebnahme und Betrieb ......................31 Inbetriebnahme ............................31 Aktivieren des Displays ..........................32 Display-Informationen ..........................32 Warten von Steckern und Buchsen ......................33 4.4.1 Wartungsintervalle ........................33 4.4.2 Benötigte Ausrüstung ........................34 4.4.3 Vorbereitung ..........................34 4.4.4...
-
Seite 5: Aquamaster
AquaMaster 3 Elektromagnetischer Durchflussmesser 1 Sicherheit 1 Sicherheit Die Informationen in dieser Betriebsanleitung sollen den Anwender lediglich beim effizienten Betrieb unserer Geräte unterstützen. Die Verwendung der Betriebsanleitung zu anderen Zwecken als den angegebenen ist ausdrücklich verboten. Der Inhalt darf weder vollständig noch in Auszügen ohne vorherige Genehmigung durch das Technical Publications Department vervielfältigt oder reproduziert werden. -
Seite 6: Gesundheit Und Sicherheit
AquaMaster 3 Elektromagnetischer Durchflussmesser 1 Sicherheit 1.3 Gesundheit und Sicherheit Gesundheit und Sicherheit Um sicherzustellen, dass unsere Produkte keine Gefahr für Sicherheit und Gesundheit darstellen, sind folgende Punkte zu beachten: Die entsprechenden Abschnitte dieser Betriebsanleitung sind vor dem Betrieb sorgfältig zu lesen. -
Seite 7: Mechanische Installation
AquaMaster 3 Elektromagnetischer Durchflussmesser 2 Mechanische Installation 2 Mechanische Installation 2.1 Auspacken Abb. 2.1 Auspacken 2.2 Anforderungen an den Installationsort Achtung. Der auf dem Instrument angegebene maximale Arbeitsdruck darf NICHT überschritten werden. Abb. 2.2 Auslaufende Flüssigkeiten Benutzerhandbuch OI/FET2XX–DE Rev. D... -
Seite 8: Elektromagnetischer Durchflussmesser
AquaMaster 3 Elektromagnetischer Durchflussmesser 2 Mechanische Installation Abb. 2.3 Schwingung Abb. 2.4 Stellenweise Erhitzung Kompaktausführung Ausreichend Platz zum Ablesen des Typenschilds lassen Abb. 2.5 Auswahl des Installationsorts Benutzerhandbuch OI/FET2XX–DE Rev. D... - Seite 9 Sensor mit Volldurchgang 2 x Rohrdurchmesser 5 x Rohrdurchmesser (MM / GF) Sensor mit reduziertem 0 x Rohrdurchmesser 0 x Rohrdurchmesser Durchgang (MM / GA) Minimum Minimum Durchflussrichtung Abb. 2.7 Anforderungen bez. Geradlinigkeit der Rohre Abb. 2.8 Flüssigkeitsstand Benutzerhandbuch OI/FET2XX–DE Rev. D...
- Seite 10 – 9 Monate IP68 (NEMA 6P) akkumulierte Zeit GEHÄUSE 6P Nicht anwendbar auf Installationen mit integrierter GSM-Antenne – siehe Abschnitt 2.4.1, Seite 13 Abb. 2.10 Einhaltung der Umgebungsnennwerte Stützen Abb. 2.11 Oberirdische Verlegung Abb. 2.12 Temperaturdifferenz Benutzerhandbuch OI/FET2XX–DE Rev. D...
- Seite 11 AquaMaster 3 Elektromagnetischer Durchflussmesser 2 Mechanische Installation Ausreichend Verfüllung dicke Schutzplatte (Empfohlen) Abb. 2.13 Unterirdisch Hinweis: Weitere Informationen zum Erdeinbau von Durchflusssensoren erhalten Sie beim ABB-Kundendienst. Abb. 2.14 Kabelverlegung Dichtungen einbauen Dichtung gleich groß wie Rohr Abb. 2.15 Dichtungseinbau Benutzerhandbuch OI/FET2XX–DE Rev. D...
- Seite 12 AquaMaster 3 Elektromagnetischer Durchflussmesser 2 Mechanische Installation Für Zugang zum Display und Kommunikationssteckverbinder Abb. 2.16 Zugang zum Messumformer Min. 0,7 m Abb. 2.17 Aufnehmertrennung Drucksensor Drucksensor Abb. 2.18 Druckaufnehmer – vor Frost schützen Benutzerhandbuch OI/FET2XX–DE Rev. D...
-
Seite 13: Abmessungen
2 Mechanische Installation 2.3 Abmessungen 2.3.1 AquaMaster 3 Abmessungen in mm Ø 6,5 Ø 13 Extern montierter Messumf. Anschlüssen Am Sensor montierter Messumf. Abb. 2.19 AquaMaster 3, Abmessungen Abmessungen in mm Abb. 2.20 Batterieblock AquaMaster 3, Abmessungen Benutzerhandbuch OI/FET2XX–DE Rev. D... -
Seite 14: Anschlusskasten Am Aufnehmer Montiert
AquaMaster 3 Elektromagnetischer Durchflussmesser 2 Mechanische Installation 2.3.2 Anschlusskasten am Aufnehmer montiert Abmessungen in mm 36,5 Abb. 2.21 Runder Anschlusskasten, Abmessungen Benutzerhandbuch OI/FET2XX–DE Rev. D... -
Seite 15: Messumformer Mit Gsm
Die Antenne wird 50 mm unterhalb der Schachtabdeckung montiert und muss aus Kunststoff bestehen – siehe Abb. 2.22 Achten Sie darauf, dass die Antenne nicht unter Wasser gelangt – siehe Abb. 2.22. Metallgehäuse schwächen das Signal erheblich ab. Falls ein Gehäuse erforderlich ist, darf es nicht aus Metall bestehen. -
Seite 16: Anschließen Einer Externen Antenne
1. Entfernen Sie die Abdeckung von der Buchse oben am Messumformer. 2. Stecken Sie den Antennenstecker vorsichtig in die Buchse, und drehen Sie dann den Schraubring im Uhrzeigersinn, bis er fest sitzt. AquaMaster Abb. 2.24 Anschließen einer externen Antenne Benutzerhandbuch OI/FET2XX–DE Rev. D... -
Seite 17: Installieren Einer Sim-Karte
Kontakten nach unten und der angeschrägten Kante oben rechts in den Träger. 7. Rasten Sie den Halter ein, und bringen Sie die Abdeckung wieder an. 8. Schrauben Sie die Abdeckung fest. Abb. 2.25 Installieren einer SIM-Karte Benutzerhandbuch OI/FET2XX–DE Rev. D... -
Seite 18: Elektrische Installation
Hinweis: Verbinden Sie den Erdungsanschluss des Messumformers mit der Gehäuseerdung des Durchflussmessers – siehe Abb. 3.2 und Abb. 3.3. Der Durchflusssensor darf nicht mit einem Erdspieß verbunden sein. Für Potenzialausgleich-Verbindungen sind Kabel mit einem Querschnitt von 4 mm ... - Seite 19 AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Elektrische Installation Abb. 3.2 Messumformer AquaMaster 3, Montage in einem Schacht (Abb. zeigt batteriebetriebenes Modell) Abb. 3.3 Messumformer AquaMaster 3, Montage in einem Schaltschrank (Abb. zeigt batteriebetriebenes Modell) Benutzerhandbuch OI/FET2XX–DE Rev. D...
-
Seite 20: Anschlüsse
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Elektrische Installation 3.2 Anschlüsse Hinweis: Informationen zum MODBUS-Anschluss finden Sie in Abb. 3.4, Seite 25. 3.2.1 Anschlüsse des AquaMaster 3 Erläuterungen zu Abb. 3.4: 1. Entfernen Sie die Schraubkappe am Sensorsteckverbinder. 2. Drücken Sie den Sensorstecker vorsichtig in die Buchse, und drehen Sie sie, bis sie einrastet. -
Seite 21: Verwendung Von Dichtungen Mit Manipulationserkennung
1. Stecken Sie den Draht der Dichtung durch das Loch im Sicherungssperrring sowie das entsprechende Loch in der Vorderseite des Messumformers. 2. Schließen Sie die Dichtung. Sicherheitskennzeichnung / -siegel Abb. 3.5 Verwendung von Dichtungen mit Manipulationserkennung Benutzerhandbuch OI/FET2XX–DE Rev. D... -
Seite 22: Eingangs- / Ausgangsanschlüsse
Die Funktion der Ausgänge ist programmierbar – nähere Informationen sind dem Programmierhandbuch (COI/FET2XX–DE) zu entnehmen. Externe Trennschalter sind i. d. R. nicht erforderlich, da der Impuls- und der Alarmkreis von allen anderen Anschlüssen des AquaMaster 3 elektrisch getrennt sind. Die Einschaltstromspitze bei kapazitiven Lasten muss begrenzt werden. ... -
Seite 23: Alarmschnittstelle
Abb. 3.7 Alarmausgangsanschlüsse Hinweis: Ausgang 3 ist nicht polaritätssensitiv. Der gemeinsame Anschluss für diese Ausgänge ist mit „COM“ bezeichnet. 3.3.3 Eingangs- / Ausgangsanschlüsse Anschlussbild Buchse WABC 2010 Abb. 3.8 Eingangs- / Ausgangsanschlüsse Signal Funktion Farbe (Ausgangskabel) Nicht belegt Nicht belegt... -
Seite 24: Scanreader-Schnittstelle (Option)
Backup-Quelle und somit zu einer reduzierten Lebensdauer. Abb. 3.10 RS232-Computeranschlüsse Hinweis: Als serieller Anschluss wird derselbe physische Anschluss wie für MODBUS verwendet. Je nach Kabelausführung muss die MODBUS-Verbindung daher möglicherweise vorübergehend getrennt werden, um die Konfiguration des AquaMaster 3 durchführen zu können. Benutzerhandbuch OI/FET2XX–DE Rev. D... -
Seite 25: Druckaufnehmer (Optional)
Optionale Druckaufnehmerkabel sind für eine Reihe von Druckbereichen und in verschiedenen Kabellängen erhältlich. Abb. 3.11 Optionaler Druckaufnehmerstecker Achtung. Verwenden Sie ausschließlich den Druckaufnehmer, der mit dem Messumformer ausgeliefert wurde. Wenn andere Druckaufnehmer verwendet werden, ist eine Änderung der Druckspanne und der Nullpunktfaktoren im Messumformer erforderlich. -
Seite 26: Manipulationsschutz
Durchflussmesser versiegelt werden, um unbefugte Änderungen der Geräteeinstellungen und der Konfiguration zu verhindern. Es wird ein Schreibschutzschalter bzw. eine Schreibschutzbrücke (siehe Abb. 3.12) verwendet, um Anmeldungen über jegliche Kommunikationsmittel und Änderungen an Parametern im AquaMaster 3 zu verhindern. -
Seite 27: Modbus-Anschluss
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Elektrische Installation 3.4 MODBUS-Anschluss In diesem Abschnitt wird die serielle MODBUS-Datenkommunikation mit dem AquaMaster 3 beschrieben. Diese Informationen müssen zusammen mit folgenden Publikationen verwendet werden: Anhang zu MODBUS-Tabellen (COI/FET2XX/MOD/TBL–EN) Programmierhandbuch (COI/FET2XX–DE) Ausführliche technische Daten und Empfehlungen zur Verwendung und Implementierung der MODBUS-Kommunikation sind in den folgenden externen Publikationen zu finden: ... -
Seite 28: 2-Draht-Anschluss
AquaMaster 3 Elektromagnetischer Durchflussmesser 3 Elektrische Installation 3.4.1 2-Draht-Anschluss AquaMaster 3 MODBUS RS485 verwendet eine 2-adrige serielle Schnittstelle gemäß der Norm EIA/TIA-485 – siehe Abb. 3.14. Master Phase Pull-Up Abschlusswiderstand Symmetrisches Paar Abschlusswiderstand Pull-Down Gemeinsam Slave 1 Slave n Bis zu 32 Slaves z. -
Seite 29: Abschlusswiderstand
Folge Master Letzt. Letzt. Abb. 3.16 Position des Abschlusswiderstands 3.4.5 Kabeleigenschaften RS485-MODBUS-Konfigurationen ohne Repeater bestehen aus einer Hauptleitung (dem „Bus“) sowie Geräten, die entweder direkt miteinander verkettet oder durch kurze Stichleitungen miteinander verbunden sind. Darüber hinaus ist die Verwendung von Repeatern zwischen mehreren RS485-MODBUS-Systemen möglich. -
Seite 30: Spannungsversorgungsanschlüsse
Messumformersystemen mit Kathodenschutz identisch. Bei integrierten Messumformersystemen mit Kathodenschutz sind die gängigen Installationsverfahren für Kathodensysteme zu beachten. Der AquaMaster 3 besitzt drei Möglichkeiten zur Spannungsversorgung: – Netzstromversorgung – siehe Abschnitt 3.5.1 – Batterieversorgung – siehe Abschnitt 3.5.2, Seite 29 –... -
Seite 31: Batteriestromversorgung
3 Elektrische Installation 3.5.2 Batteriestromversorgung Hinweis: Überprüfen Sie vor dem Anschließen des Kabels nochmals anhand des Typenschilds die Anforderungen an die Spannungsversorgung. Der AquaMaster 3 kann mittels Explorer-Batterieblöcken betrieben werden. Diese werden MIL-Stecker (Kunststoffausführung) angeschlossen. Die Kapazität der Explorer-Batterie beträgt der angegebenen Lebensdauer. -
Seite 32: Versorgung Durch Erneuerbare Energie
Sonnenscheindauer im Winter usw.). Daher sollten bei einigen Installationen Generatoren mit einer höheren Kapazität als dem angegebenen Minimalwert von 5 W verwendet werden. Fordern Sie bei ABB eine technische Anleitung mit Informationen zur Wahl eines Generators mit einer für den AquaMaster 3 geeigneten Größe an. -
Seite 33: Inbetriebnahme Und Betrieb
2. Entfernen Sie den Transportaufkleber. 3. Decken Sie den Anzeigebereich einige Sekunden lang ab. 4. Entfernen Sie die Abdeckung vom Anzeigebereich. Das Display wird aktiviert, und der AquaMaster 3 führt einen Selbsttest durch und nimmt anschließend die Kommunikation mit dem Sensor auf. -
Seite 34: Aktivieren Des Displays
So aktivieren Sie das Display während des Normalbetriebs: 1. Decken Sie den Anzeigebereich einige Sekunden lang ab. 2. Entfernen Sie die Abdeckung vom Anzeigebereich. Das Display wird aktiviert, und der AquaMaster 3 durchläuft die voreingestellten Displayanzeigebereiche. Hinweis: Informationen über die Verwendung der internen oder externen seriellen Kommunikation, die Konfiguration der angezeigten Maßeinheiten und die Einrichtung des Messgeräts finden Sie im... -
Seite 35: Warten Von Steckern Und Buchsen
AquaMaster 3 Elektromagnetischer Durchflussmesser 4 Inbetriebnahme und Betrieb 4.4 Warten von Steckern und Buchsen Um einen lang anhaltenden und zuverlässigen Betrieb der Stecker und Buchsen der AquaMaster 3 Durchfluss-Messumformer zu gewährleisten, empfiehlt ABB eine regelmäßige Behandlung der vergoldeten Kontaktstifte. Anschlüsse Abb. -
Seite 36: Benötigte Ausrüstung
AquaMaster 3 Elektromagnetischer Durchflussmesser 4 Inbetriebnahme und Betrieb 4.4.2 Benötigte Ausrüstung Reinigungsmittel erhalten Sie bei Ihrer örtlichen ABB-Niederlassung. Besuchen Sie bitte die folgende Website, um Teile direkt zu bestellen oder Details zu Ihrem örtlichen Vertrieb zu erfahren: http://store.caig.com/ Materialdetails: Beschreibung Teilenummer ®... -
Seite 37: Behandlungsreihenfolge
1. Besprühen Sie die Metallflächen der Steckverbinder und die vergoldeten Kontaktstifte kurz (ca. 0,5 s) mit DeoxIT DN5-Spray. Vergoldete Kontaktstifte Abb. 4.3 Reinigen der vergoldeten Kontaktstifte 2. Stecken Sie fünfmal einen passenden Steckverbinder auf den gereinigten Steckverbinder. 3. Warten Sie 10 Sekunden. -
Seite 38: Schritt 2 - Oxidationsschutz
AquaMaster 3 Elektromagnetischer Durchflussmesser 4 Inbetriebnahme und Betrieb 4.4.7 Schritt 2 – Oxidationsschutz So vermeiden Sie erneute Oxidation: 1. Besprühen Sie die Metallflächen sehr kurz (maximal 0,5 Sekunden lang) mit DeoxIT Gold GN5-Spray. Vermeiden Sie ein unnötiges Benetzen des Messumformergehäuses. -
Seite 39: Zubehör / Ersatzteilsätze
AquaMaster 3 Elektromagnetischer Durchflussmesser 4 Inbetriebnahme und Betrieb 4.5 Zubehör / Ersatzteilsätze Allgemein MRBX9969 Montagesatz für Kompaktmessumformer WEBC2100 Adapter für lokale Kommunikation, AquaMaster 3 WEBC2003/01 Externer GSM-Antennensatz, 1 m WEBC2003/05 Externer GSM-Antennensatz, 5 m B20433 4-poliger MIL-Steckverbinder – erneuerbare Energie B20434 7-poliger MIL-Steckverbinder –... -
Seite 40: Technische Daten
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten 5 Technische Daten Technische Daten – Durchflussmesser Durchflussmesser mit reduziertem Durchgang für die Speisung durch Batterien oder erneuerbare Energie – Durchflussspezifikationen OIML-Spezifikation nach OIML-Spezifikation nach Klasse 1 Klasse 2 Größe (0,5 %) Zoll... - Seite 41 AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten Durchflussmesser mit vollem Durchgang für die Speisung durch Batterien oder erneuerbare Energie – Durchflussspezifikationen Spezifikation nach Klasse 2 (0,5 %) 0,16 0,10 0,25 0,63 0,63 10,7 16,7 1250 1000 10,0 2000 1600 16,0...
-
Seite 42: Durchflussmesser Mit Reduziertem Durchgang Für Die Speisung Durch Netzstrom - Durchflussspezifikationen
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten Durchflussmesser mit reduziertem Durchgang für die Speisung durch Netzstrom – Durchflussspezifikationen OIML-Spezifikation nach OIML-Spezifikation nach Klasse 1 Klasse 2 Größe (0,25 %) Zoll 0,11 0,010 0,006 0,016 0,010 0,18 0,016 0,010 0,025 0,016... -
Seite 43: Durchflussmesser Mit Vollem Durchgang Für Die Speisung Durch Netzstrom - Durchflussspezifikationen
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten Durchflussmesser mit vollem Durchgang für die Speisung durch Netzstrom – Durchflussspezifikationen Spezifikation nach Klasse 2 (0,25 %) 0,08 0,05 0,13 0,32 0,20 0,32 0,81 0,51 0,79 1250 1000 2000 1600 3125 2500 12,7... -
Seite 44: Technische Daten - Sensor
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten Technische Daten – Sensor Benetzte Werkstoffe Anschlüsse Geräte mit Schraubanschluss Gewindeanschlüsse (MM / GA) Messing und rostfreier Stahl 316L 15 mm – ISO 228 G Zoll B Zoll NPSM 20 mm – ISO 228 G 1 Zoll B 1 Zoll NPSM Geräte mit Flanschanschluss... -
Seite 45: Technische Daten - Messumformer
IP68 (NEMA 6P) Kompatible Lesegeräte Lebensdauer der Alkali-Mangan Batterie: Severn Trent Services Smart-Lesegerät Bei 0 bis 45 °C üblicherweise 5 Jahre ABB oder Elster SR100 und SR50 Lebensdauer des Lithium-Batterieblocks: Logicon Versaprobe Bei 0 bis 60 °C üblicherweise 10 Jahre Itron ERT Bei GSM-Nutzung ist die Batterielebensdauer je nach Nutzungshäufigkeit und -dauer kürzer. -
Seite 46: Temperaturbereiche
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten Temperaturbereiche Telemetrieanwendungen (Option) GSM- / SMS-Modem Befestigung: Speicher Umgebungstemperatur Intern Frequenzbänder: Quad-Band: 850 / 900 / 1800 / 1900 MHz 70 °C 60 °C Funktionen: Automatische SMS-Berichte mit Durchfluss- und (optional) Druckprotokolldaten (typischer Mittelwert: 1 s oder 1 min) –10 °C... -
Seite 47: Einbau
AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten Einbau Max. 45° Sensorelektroden Rohranforderungen >5 x Rohrdurchm. >2 x Rohrdurchmesser MM/GF MM/GA 0 x Rohrdurchmesser 0 x Rohrdurchmesser Minimum Minimum Durchflussrichtung Druckverlust (nur MM / GA) Durchflussmenge Druckverlust in bar <0,63 <0,16... -
Seite 48: Detaildaten Zur Protokolliereinheit (Option)
2 Jahre bei 15 min bei 1 min Verfügbare Software Software Direct RS232 SMS (Text) ABB AC800M ABB Generic (z. B. LogMaster) ABB Logger Server (AMI) Areal (Tokapi) AutoChart ... - Seite 49 AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten Technische Daten des Sensors (Nennabmessungen) 15 bis 25 mm ( bis 1 Zoll) – Schraubanschlüsse (MM / GA) Abmessungen Nennweite Gewicht (circa) Zoll Anschluss Zoll B oder Zoll NPSM G 1 Zoll B oder 1 Zoll NPSM...
- Seite 50 AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten 40 bis 300 mm (1 bis 12 Zoll) – mit Flansch (MM / GA) Nennweite Abmessungen in mm Gewicht (circa) Zoll Benutzerhandbuch OI/FET2XX–DE Rev. D...
- Seite 51 AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten 350 bis 600 mm (14 bis 24 Zoll) – mit Flansch (MM / GA) Nennweite Abmessungen in mm Gewicht (circa) Zoll Benutzerhandbuch OI/FET2XX–DE Rev. D...
- Seite 52 AquaMaster 3 Elektromagnetischer Durchflussmesser 5 Technische Daten 25 bis 300 mm (1 bis 12 Zoll) – Volldurchgang (MM / GF) Nennweite Abmessungen in mm Gewicht (circa) Zoll DS/FET2XX-DE Benutzerhandbuch OI/FET2XX–DE Rev. D...
-
Seite 53: Anhang A Explosionsschutz
AquaMaster 3 Elektromagnetischer Durchflussmesser Anhang A Explosionsschutz Anhang A Explosionsschutz A.1 Geräte mit GSM – Sicherheitsvorkehrungen Die folgenden Sicherheitsvorkehrungen sind in allen Phasen des Betriebs, der Benutzung, der Wartung oder Reparatur des GSM-Mobilterminals zu beachten. Die Nichtbeachtung dieser Vorkehrungen stellt einen Verstoß... -
Seite 54: Hinweise
AquaMaster 3 Elektromagnetischer Durchflussmesser Hinweise Hinweise Benutzerhandbuch OI/FET2XX–DE Rev. D... -
Seite 55: Produkte Und Dienstleistungen
— Fertigung Deutschland — Metalle und Minerale — Öl, Gas & Petrochemie ABB Automation Products GmbH — Papier und Zellstoff Tel.: +49 800 1 11 44 11 Fax: +49 800 1 11 44 22 Antriebe und Motoren Großbritannien... -
Seite 56: Setzen Sie Sich Mit Uns In Verbindung
Process Automation vor. Jegliche Vervielfältigung, Weitergabe Oldends Lane an Dritte und Nutzung des Inhalts (ganz oder auszugsweise) ist nur mit vorheriger Stonehouse schriftlicher Zustimmung von ABB erlaubt. Gloucestershire GL10 3TA Copyright© 2011 ABB Tel.: +44 1453 826 661 Alle Rechte vorbehalten.
