EC1
variabler Regler für Zirkulationssysteme
Montage- und Bedienungsanleitung

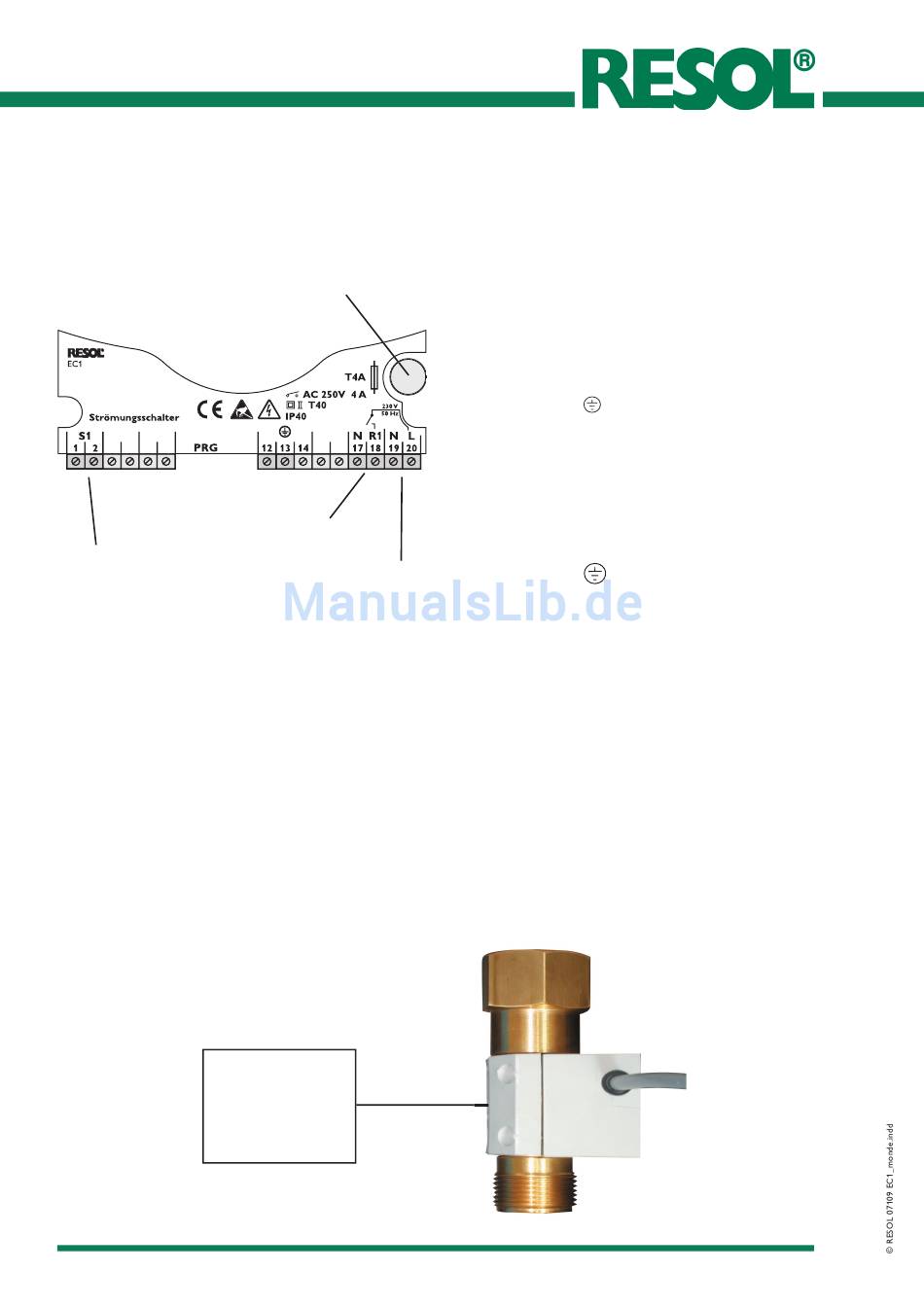

2.2Elektrischer Anschluss
Ve r b r a u c h e r k l e m m e n
17/18 Zirkualtionspumpe
Sensorklemme S1
für Strömungsschalter
3. Strömungsschalter
Der Strömungsschalter erkennt in ihrem Rohrsystem Was-
serströmungen und zeigt an, ob in ihrem Kreislauf Wasser
gezapft wird. In Kombination mit anderen Variablen inter-
pretiert der Regler diese Daten und entscheidet über den
Betrieb der Zirkulationspumpe. Da der Strömungsschalter
die Wasserbewegung lediglich in einer Richtung erkennt,
achten Sie bitte beim Einbau auf die korrekte Durch-
flussrichtung des Wassers. Um frühzeitige Verkalkung des
Strömungsschalters zu vermeiden sollte er im Kaltwasser-
bereich/Speicherzulauf eingesetzt werden. Die zwei-adrige
Leitung des Strömungsschlaters kann problemlos bis auf
100m verlängert werden. Bei längeren Leitungen sowie bei
derVerwendung in Kabelkanälen sollten abgeschirmte oder
verdrittle Leitungen verwendet werden.
Nur senkrechte Mon-
tage mit Fließrichtung
nach oben!
Fließrichtung unbedingt
beachten!!!
Pfeilkennzeichnung
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen •Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Die Stromversorgung des Reglers muß über einen exter-
nen Netzschalter erfolgen (letzter Arbeitsschritt!) und
die Versorgungsspannung muß 210 ...250 Volt (50...60 Hz)
betragen. Flexible Leitungen sind mit den beiliegenden
Zugentlastungsbügeln und den zugehörigen Schrauben am
Sicherung
Gehäuse zu fixieren.
Der Regler ist mit einem elektromechanischen Relais aus-
gestattet, an das die Zirkulationspumpe angeschlossen
wird
18 = Leiter R1
17 = Nullleiter N
13 = Erdungsklemme
Der Strömungschalter (S1) wird mit beliebiger Polung
an der folgenden Klemme angeschlossen:
1 / 2 = Strömungschalter
Der Netzanschluss erfolgt an den Klemmen:
19 = Nullleiter N
20 = Leiter L
Netzklemmen
12 = Erdungsklemme
19/20
Strömungskontrollschalter mit Rohrstück
• Rohrstück: Messing
• Gehäuse: Kunststoff
• Vertikaler Einbau (max. ±15º)
• 22mm flachdichtende Verschraubung
• 3/4" Anschluss
• Reedkontakt, max. 300 V DC / 1 A
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 4/8
