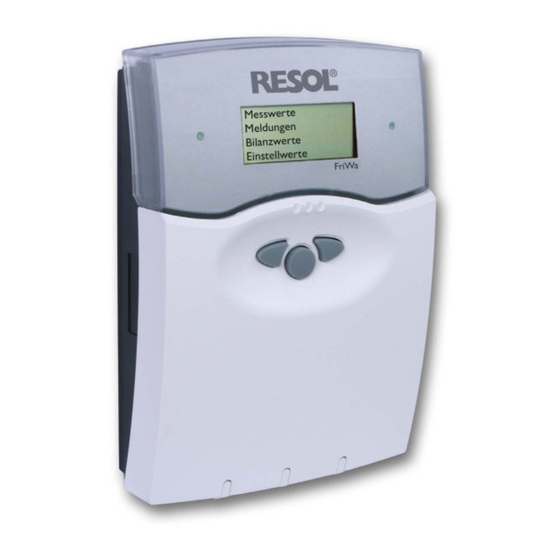

FriWa-Regelung
Anschluss
Inbetriebnahme
Bedienung und Funktion
D
Handbuch
Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch,
www.resol.de
um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Resol FriWa

  • Seite 1 FriWa-Regelung Anschluss Inbetriebnahme Bedienung und Funktion Handbuch Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, www.resol.de um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
  • Seite 2: Inhaltsverzeichnis

    Fachkundigen zu erfolgen. Impressum ....................16 Konformitätserklärung Wir, die RESOL Elektronische Regelungen GmbH, D-45527 Hattingen, erklären in alleiniger Verantwortung, dass das Produkt FriWa mit den folgenden Normen übereinstimmt: EN 55 014-1 EN 60 730-1 Gemäß den Bestimmungen der folgenden Richtlinien wird dieses Produkt mit...
  • Seite 3: Technische Daten Und Funktionsübersicht

    Gehäuse: Kunststoff, PC-ABS und PMMA Schutzart: IP 20 / DIN 40 050 Umgebungstemp.: 0 ... 40 °C Abmessung: 220 x 155 x 62 mm Einbau: Zum Einbau in FriWa Hartschaumgehäuse Bedienung: Über drei Drucktaster in Ge häu se front Bus: RESOL VBus ®...
  • Seite 4: Hydraulisches Schema

    FriWa Hydraulisches Schema Funktionsbeschreibung • Warmwasserzapfung ab 1,5 l/min bis 40 l/min • sehr schnelle Reaktion auf Änderung des Volu- wird erfasst menstroms • Warmwasserbereitung auf Solltemperatur • Berechnung der erforderlichen Pumpendreh- zahl anhand von Kaltwasser-, Quellen-, Warm- wassersolltemperaturen und dem gemessenen...
  • Seite 5: Inbetriebnahme

    FriWa Inbetriebnahme --> 1. Funktionsprüfung der Sensoren Hauptmenü: Messwerte Messwerte Parameter Bereich Beschreibung Meldungen -50,0 … 250,0 °C Warmwassertemperatur T-WW Bilanzwerte -50,0 … 250,0 °C Kaltwassertemperatur Einstellwerte T-KW -50,0 … 250,0 °C Wärmequellentemperatur Optionen Handbetrieb 0 … 9999 l/h Volumenstrom...
  • Seite 6: Option Zirkulation (Variante Anforderung)

    FriWa Option Zirkulation (Variante Anforderung) Zirkulationspumpensteuerung über Anforderung (Zapfi mpuls) Ein kurzer Impuls löst die Inbetriebnahme der Zirkulations- zeit wird die Wiederanforderung der Zirkulation für eine pumpe aus. Die Pumpe wird für eine eingestellte Zeitspanne eingestellte Zeitspanne gesperrt (Zirk-Wartez.). Die aktive in Betrieb genommen (Zirk-Laufzeit).
  • Seite 7: Option Zirkulation (Variante Thermostatisch)

    FriWa Option Zirkulation (Variante thermostatisch) Zirkulationspumpensteuerung (thermostatisch) Innerhalb eines vorgegebenen Zeitfensters (Wochenschalt- Die aktive Funktion wird im Display angezeigt. uhr (WSU)) wird die Temperatur der Warmwasserleitung Sensor T-Z kann entweder mit einem Sensor an S5, S6 oder dem mit Hilfe des Sensors T-Z überprüft. Unterschreitet diese die Sensor S7 (T-KW = Werkseinstellung) verknüpft werden.
  • Seite 8: Option Rücklaufverteilung

    FriWa Option Rücklaufverteilung Rücklaufverteilung Während des Zirkulationsbetriebs enstehen relativ hohe nicht in Betrieb ist oder die eingestellte Ausschaltdifferenz Rücklauftemperaturen. Der Rücklauf kann auf einem höheren (DT-RV aus) unterschritten wird. Niveau in den Pufferspeicher zurück gegeben werden, der kältere untere Bereich des Pufferspeichers bleibt dadurch erhalten.
  • Seite 9: Option Fehlerrelais, Melderelais, Notbetrieb

    FriWa Option Fehlerrelais, Melderelais, Notbetrieb Optionen: Parameter Bereich Beschreibung Fehlerrelais Liegt ein Fehler an den Sensoren bzw. der Regelung vor, schal- Fehlerrel. Nein/R4/R5/R4+R5 tet das Fehlerrelais ab. Melderelais Wenn der Primärkreis in Betrieb geht (Trinkwasserbereitung), Melderel. Nein/R4/R5/R4+R5 so wird das Relais eingeschaltet. Das Relais für die Betriebs-...
  • Seite 10: Anschluss

    FriWa Anschluss Übersicht der elektrischen Anschlüsse Nullleiter-Sammelklemme benutzen! Use Neutral Conductor Block! Schutzleiter FriW a Sammelklemme benutzen Use PE Collecti ve Block V or Öffnen Gerät R1/R2 1 (1) A (220 ... 240) V~ spannungslos schalten! R3/R4 2 (1) A (220 ... 240) V~ Isolate mains befor e re moving 4 (1) A (220 ...
  • Seite 11: Relaisausgänge

    Der Anschluss an das Stromnetz (220 ... 240 V~) erfolgt mit der bereits angeklemmten Netzanschlussleitung. Arbeiten an stromführenden Teilen des FriWa-Moduls dürfen ausschließlich durch eine zugelassene Fachfirma unter Beachtung der gültigen Vorschriften und der einschlägigen Normen (VDE 0100, VDE 0185, VDE 0190 etc.) erfolgen.
  • Seite 12: Datenkommunikation / Bus

    3.1.3 Datenkommunikation / Bus floating relay electro- semi- mech. conductor Der Regler verfügt über den RESOL VBus ® zur Datenkommu- nikation und der Energieversorgung von externen Modulen. Der Anschluss erfolgt mit beliebiger Polung an den beiden VBus mit „VBus“ gekennzeichneten Klemmen.
  • Seite 13: Menüstruktur

    FriWa 3.1.6 Menüstruktur Hauptmenü: Messwerte: Messwerte Meldungen zurück Meldungen: Bilanzwerte: Bilanzwerte T-WW zurück zurück Einstellwerte Alles in Ordnung Betr. Tage Optionen Initialisierung Handbetrieb !Sensor defekt Menge Bedienercode T-KW >>Messwerte Vol.max Entladep Experte !EEPROM Zirk.-P. Zapfung !RTC T-Q min Uhrzeit -Handbetrieb T-Q max Entladep.
  • Seite 14: Funktions- Und Optionsübersicht

    FriWa Funktions- und Optionsübersicht Menükürzel Bezeichnung Bereich Werkseinstellung Seite Temperatur Frischwasser -50,0 … 250,0 °C ----- T-ww Temperatur Kaltwasser -50,0 … 250,0 °C ----- t-kw Temperatur Wärmequelle -50,0 … 250,0 °C ----- Temperatur Rücklauf -50,0 … 250,0 °C ----- Temperatur Speicher -50,0 …...
  • Seite 15 FriWa Menükürzel Bezeichnung Bereich Werkseinstellung Seite Solltemperatur Frischwasser 45 … 65 °C 55 °C warmw. Startzeit Blockierschutz 00:00-23:59 06:00 bs ein Endzeit Blockierschutz 00:00-23:59 20:00 bs aus Zapfpause 30 Min ...6 h BS Pause Status Funktion Blockierschutz -blokierschutz Dauer Blockierschutz 1 s …...
  • Seite 16: Ihr Fachhändler

    Teile ist urheberrechtlich geschützt. Eine Verwendung außerhalb und Texte aus, sie haben lediglich Beispielcharakter. Werden darin des Urheberrechts bedarf der Zustimmung der Firma RESOL vermittelte Inhalte benutzt oder angewendet, so geschieht dies - Elektronische Regelungen GmbH. Dies gilt insbesondere für ausdrücklich auf das eigene Risiko des jeweiligen Anwenders.
