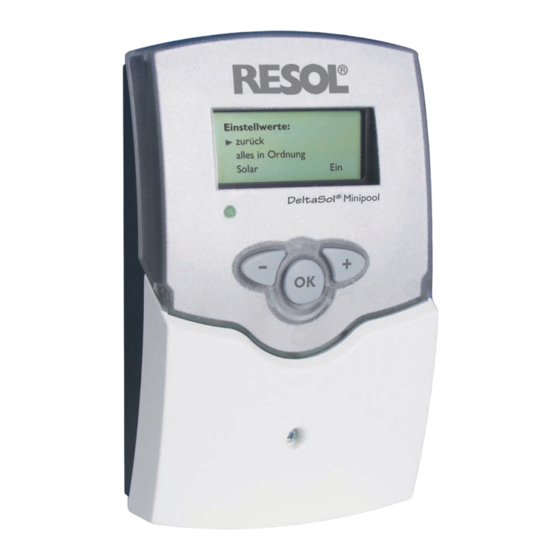

- Seite 1 RESOL DeltaSol MiniPool ® Montage Anschluss Bedienung Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de Bitte bewahren Sie diese Anleitung sorgfältig auf.
-
Seite 2: Inhaltsverzeichnis
Sicherheitsbestimmungen. Symbolerklärung Angaben zum Gerät Bestimmungsgemäße Verwendung WARNUNG! Warnhinweise sind mit einem Der RESOL DeltaSol MiniPool ist für die Regelung der ® Warndreieck gekennzeichnet! solaren Beladung eines Schwimmbades mittels Solarab Î Es wird angegeben, wie die sorbern in Kombination mit dem optimierten Betrieb der Gefahr vermieden werden Filteranlage unter Berücksichtigung der in dieser Anleitung... -
Seite 3: Übersicht
4 Sensoreingänge für Pt1000 3 Drucktaster in Ge häu se front Relaisausgänge: 2 Relaisausgänge Funktionen: Regelung zur solaren Beladung eines Schwimmbades mittels Bus: RESOL VBus ® Solarabsorbern in Kombination mit Versorgung: 220 … 240 V~ dem optimierten Betrieb der Filter... -
Seite 4: Installation
MiniPool DeltaSol ® Installation WARNUNG! Elektrischer Schlag! Î Vor jedem Öffnen des Gehäu- 2.1 Montage ses das Gerät all polig von der Netzspannung trennen! Display Das Gerät ausschließlich in trockenen Innenräumen mon tieren. Für eine einwandfreie Funktion an dem ausgewählten Ort das Gerät keinen starken elektromagnetischen Feldern aussetzten. -
Seite 5: Elektrischer Anschluss
2.2.2 Datenkommunikation / Bus (1) A (220 ... 240) V~ Temp. Sensor Pt1000 VBus Der Regler verfügt über den RESOL VBus zur Datenkommu ® nikation mit und der Energieversorgung von externen Modu 9 10 len. Den Anschluss mit beliebiger Polung an den beiden mit „VBus“... -
Seite 6: Systemdarstellung
MiniPool DeltaSol ® 3. Systemdarstellung Sensorbelegung Abkürzungen Sensoren Sensor Bezeichnung TAbsorber TBecken TVorlauf T frei wählbar TAbsorber Absorbertemperatur TBecken Schwimmbadtemperatur TVorlauf Vorlauftemperatur frei wählbar; bei WMZ TRücklauf Relaisbelegung TRücklauf Rücklauftemperatur 3Wegeventil V1 Filterpumpe P1 Solar: ein/aus... -
Seite 7: Bedienung Und Funktion
MiniPool DeltaSol ® Bedienung und Funktion Einstelltaster Der Regler wird ausschließlich über die 3 Drucktaster unter dem Display bedient. Der VorwärtsTaster (1) dient dem VorwärtsScrollen oder dem Erhöhen von Einstellwerten, der RückwärtsTaster (2) wird entsprechend für die um gekehrte Funktion benutzt. Taster 3 wird zur Anwahl von Menüzeilen und Bestätigung verwendet. -
Seite 8: Statusanzeige
MiniPool DeltaSol ® 5. Statusanzeige In der Statusanzeige wird der Betriebszustand der Anlage angezeigt: Solare Beladung ist aktiv Solar: ein: Solare Beladung ist inaktiv Solar: aus: Kühlung ist aktiv; Beckentemperatur wird Kühlung: angezeigt Filterpumpe läuft; Restlaufzeit wird ange Filterbetrieb: zeigt Zusätzlich werden mögliche Ursachen für den Ein... -
Seite 9: Menüstruktur
MiniPool DeltaSol ® 6. Menüstruktur Anzeigewerte Die folgenden Werte werden angezeigt: Anzeige Bedeutung Anzeige Bedeutung Uhrzeit Absorbertemperatur in °C TAbsorber Uhrzeit Schwimmbeckentemperatur in °C Filterpumpenlaufzeit des Tages Filterlaufzeit TBecken Relais1 ein bzw. aus Vorlauftemperatur in °C TVorlauf Relais1 Temperatur an einem zusätzl. Relais2 ein bzw. -
Seite 10: Funktionen Und Optionen
MiniPool DeltaSol ® 7. Funktionen und Optionen Einschaltdifferenz Einstellung der Einschaltdifferenz (TAbsorber TBecken) für den Solarkreis in Kelvin. Einstellwerte/DTein Einstellbereich: 0,2 ... 25,0 K Werkseinstellung: 2,5 K Ausschaltdifferenz Einstellung der Ausschaltdifferenz (TVorlauf TBecken) für Einstellwerte/DTAus den Solarkreis in K. Die Ausschaltdifferenz muss immer um Einstellbereich: 0,0 ... -
Seite 11: Umwälzfunktion Einstellwerte/Umwälzfunktion
MiniPool DeltaSol ® Umwälzfunktion Wenn die Solaranlage eine Stunde lang nicht in Betrieb ge wesen ist, wird sie für 1 ... 10 Minuten eingeschaltet. (Durch Einstellwerte/Umwälzfunktion spülung der Rohre mit dem Beckenwasser, somit Erfassung Auswahl: „Ja”, „Nein” der Beckentemperatur bei Anlagenstillstand). Werkseinstellung: „Nein”... -
Seite 12: Fehleranzeige
MiniPool DeltaSol ® Beckenkühlfunktion Bei Überschreiten der Beckenmaximaltemperatur um einen bestimmten Wert (DTKühl) wird Wärme abgeführt, sofern Einstellwerte/Beckenkühlung der Absorber mindestens um den Wert DTKühlein kälter Auswahl: „Ja”, „Nein” ist als das Becken. Werkseinstellung: „Nein” Die Kühlung schaltet ab, wenn der Wert DTKühlaus erreicht Experte/Einstellwerte/DTKühl oder beckenmax. -
Seite 13: Fehlersuche
MiniPool DeltaSol ® 9. Fehlersuche Topfsicherung T0,8A Tritt ein Störfall ein, wird auf dem Display des Reglers eine Meldung angezeigt: DeltaSol MiniPool T0,8A Made in Germany 220 ... 240 V~ 50-60 Hz 1 (1) A ( 220 ... 240) V~ IP 20 (1) A (220 ... -
Seite 14: Zubehör
Unser Angebot umfasst Hochtemperatursensoren, Flachanlegesensoren Außentemperatursensoren, Raum temperatursensoren und Rohranlegesensoren, auch als Komplettsensoren mit Tauchhülse. Überspannungsschutz Der RESOL Überspannungsschutz SP10 sollte grundsätz lich zum Schutz der empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe Gewitter etc.) eingesetzt werden. RESOL ServiceCenter Software Die RSC light Software ermöglicht ein Auslesen der... - Seite 15 MiniPool DeltaSol ® Notizen...
-
