EC1
variabler Regler für Zirkulationssysteme
Montage- und Bedienungsanleitung

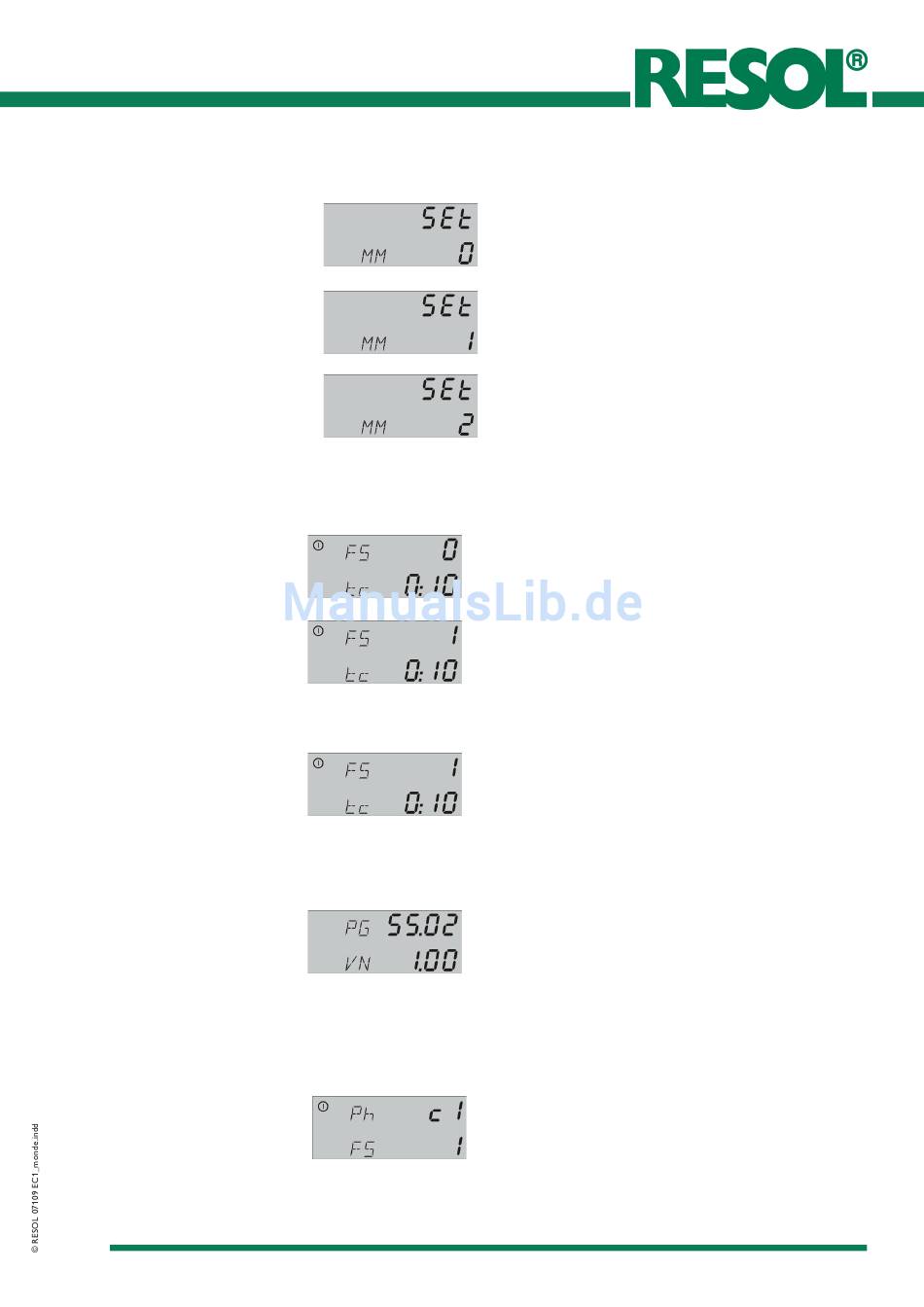

4.7 Hand- / Automatikbetrieb (MM)
MM : Handbetrieb
(ManualMode)
Werkseinstellung : 2
MM
Pumpe
0
aus
1
an
2
auto
4.8 Kontrollwert Strömungsschalter (FS)
FS : Status d. Strömungsschal-
ters
(FlowSwitch)
0 = keine Zapfung
1 = Zapfung
4.9 Zähler des aktuellen Zeitfensters (tc)
tc : Kontrollzeit für Rc oder
Wc
( control time of circulation )
4.10 Programm und Version (PG und VN)
PG : Programm
(ProGramm)
VN :Versionsnummer
(VersionNumber)
5. Inbetriebnahme
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen •Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Mit dem Einstellwert MM lassen sich 3 verschiedene Be-
triebsarten des Reglers einstellen. Ständig an, ständig aus
und automatischer Betrieb.
Der Wert FS zeigt Wasserbewegungen im Zirkuslations-
system an. Bei Zapfung is FS = 1, findet keine Zapfung statt
zeigt der Regler FS = 0.
Der Ausgabewert tc stellt einen Zeitzähler dar, welcher je
nach aktueller Phase Ph von t = 0 bis zu dem Zeitwert von
Rc oder Wc hochzählt.
In Phase c1 zeigt tc den Zähler von 0 bis Rc, in Phase c2 den
Zähler von 0 bis Wc an.
PG gibt die aktuelle Hardware-Programm-Nummer und
VN die aktuelle Software-Version an.
Zuerst Netzverbindung einschalten. Der Regler durchläuft
eine Initialisierungsphase, in der die Betriebs-Kontrolllam-
pe im Wechsel rot und grün blinkt. Nach Beendigung der
Initialisierung befindet sich der Regler im automatischen
Regelbetrieb, der für die meisten Anlagen mit den Werksvor-
einstellungen einen optimalen Wirkungsgrad erzielt.
Sollten individuelle Anlagenverhältnisse eine Anpassung der
Regelparameter erforderlich machen, können diese mit den
entsprechenden Einstellwerten (vgl. 4.2) angepasst werden.
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 7/8
