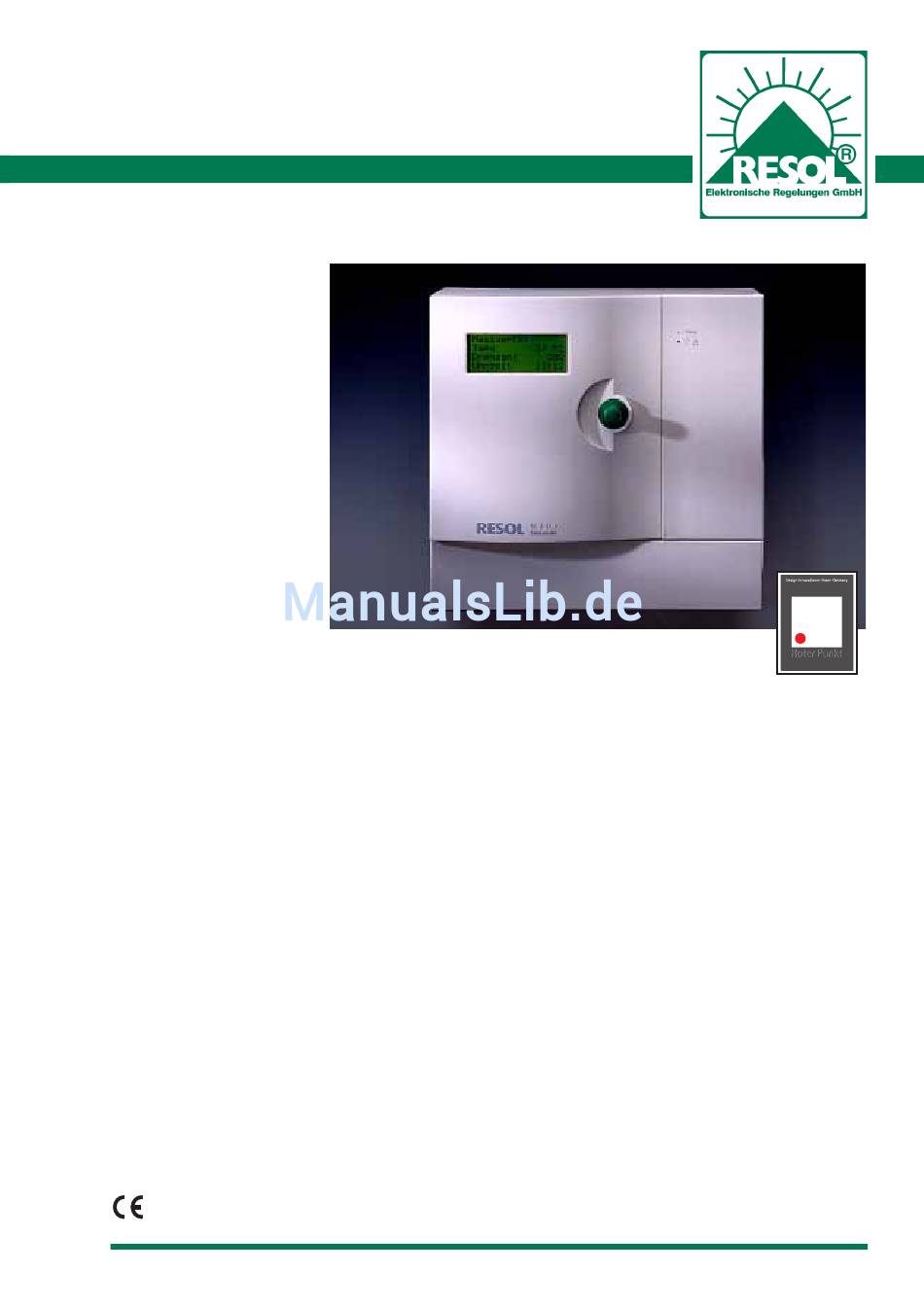

RESOL RS600
Universeller Systemregler für Solar- und Heizungsanlagen
Montage- und Bedienungsanleitung
• universeller Regler für den
Einsatz in Systemen mit 1
bis 3 Verbrauchern
• Abstimmung auf individu-
elle Systeme und Erweite-
rungsfähigkeit für wach-
sende Anlagen
• 6 Sensoreingänge und 6
Relaisausgänge
• Bus-Anschluß für Fernan-
zeigen, Datenlogger, PC
oder andere Zusatzmo-
dule
• 4zeiliges Text-Display
• sichere Benutzerführung
und Funktionskontrolle
über Menüsystem
• prämiertes Design
Technische Daten
RESOL RS600
Gehäuse:
ABS-Kunststoff, steckbar
Abmessungen:
210 x 195 x 117 mm
Schutzart:
IP30 / DIN 40050
Eingänge:
6 Fühlereingänge Pt1000
Ausgänge:
6 Relaisausgänge, 4 A Gesamt-
schaltstrom (230 V, AC), davon
1 Halbleiterrelais 230 V / 1A
drehzahlgeregelt (30...100 %) zur
Ansteuerung der Solarpumpe
Bedienelemente:
Einknopfbedienung über kombi-
nierten Drehimpulsgeber und
Drucktaster, 6 Betriebsarten-
schalter für die Relaisausgänge
und ein Potentiometer für den
Display-Kontrast unter der
Klappblende
© RESOL 08/98
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Ausgezeichnet vom Design-Center NRW mit dem roten Punkt für hohe
Designqualität
Der Regler RESOL MIDI mit der Systemsoftware RS600 stellt die Synthese aus hohem
technischen Anspruch in Mikroprozessortechnik und einer Beschränkung auf das We-
sentliche dar. Als zentrales Bedienelement dient ein Drehknopf mit integriertem Druck-
taster, der in Kombination mit der 4zeiligen (je 16 Zeichen) Klartextanzeige Menü-
systeme beliebiger Tiefe zugänglich macht und gleichzeitig eine fehlbedienungssichere
Einstellung bzw. Auswahl der Betriebsparameter erlaubt.
Der Regler wird für den universellen Einsatz in verschiedenen Basissystemen mit 1 bis
3 Verbrauchern vorprogrammiert. Aus den Grundprogrammen kann der Anwender
sein Basissystem auswählen und durch die optionale Zuschaltung von Anlagenfunktionen
die Regelung optimal auf das individuelle System abstimmen. Diese Einstellungsvielfalt
erlaubt dem Regler RESOL RS600 auch bei einer nachträglichen Erweiterung der An-
lage mitzuwachsen.
6 Sensoreingänge ermöglichen eine umfangreiche Temperaturerfassung als Grundlage
der Regelung des Systems. 6 Relaisausgänge stehen für die Ansteuerung von System-
komponenten zur Verfügung, von denen ein Relais in Halbleiterausführung für die
Drehzahlregelung der Pumpe belegt ist. Eine Kollektorkühlfunktion sowie die Speicher-
maximal- und Speichernotabschaltung sorgen für die Betriebssicherheit der Anlage. Der
Benutzer hat die Auswahl zwischen einer Pendelladung oder einer optimierenden Vor-
rangschaltung für 2- und 3-Speichersysteme. Zur Information über die Betriebsdaten
oder zur Auswertung und Anzeige des Betriebsprofiles verfügt das Gerät auch über eine
Bilanzfunktion für die Kollektor- und Speichermaximaltemperaturen sowie für die
Betriebstage des Reglers und die Betriebsstunden der Pumpe.
Irrtum und technische Änderungen behalten wir uns vor
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 1/22
