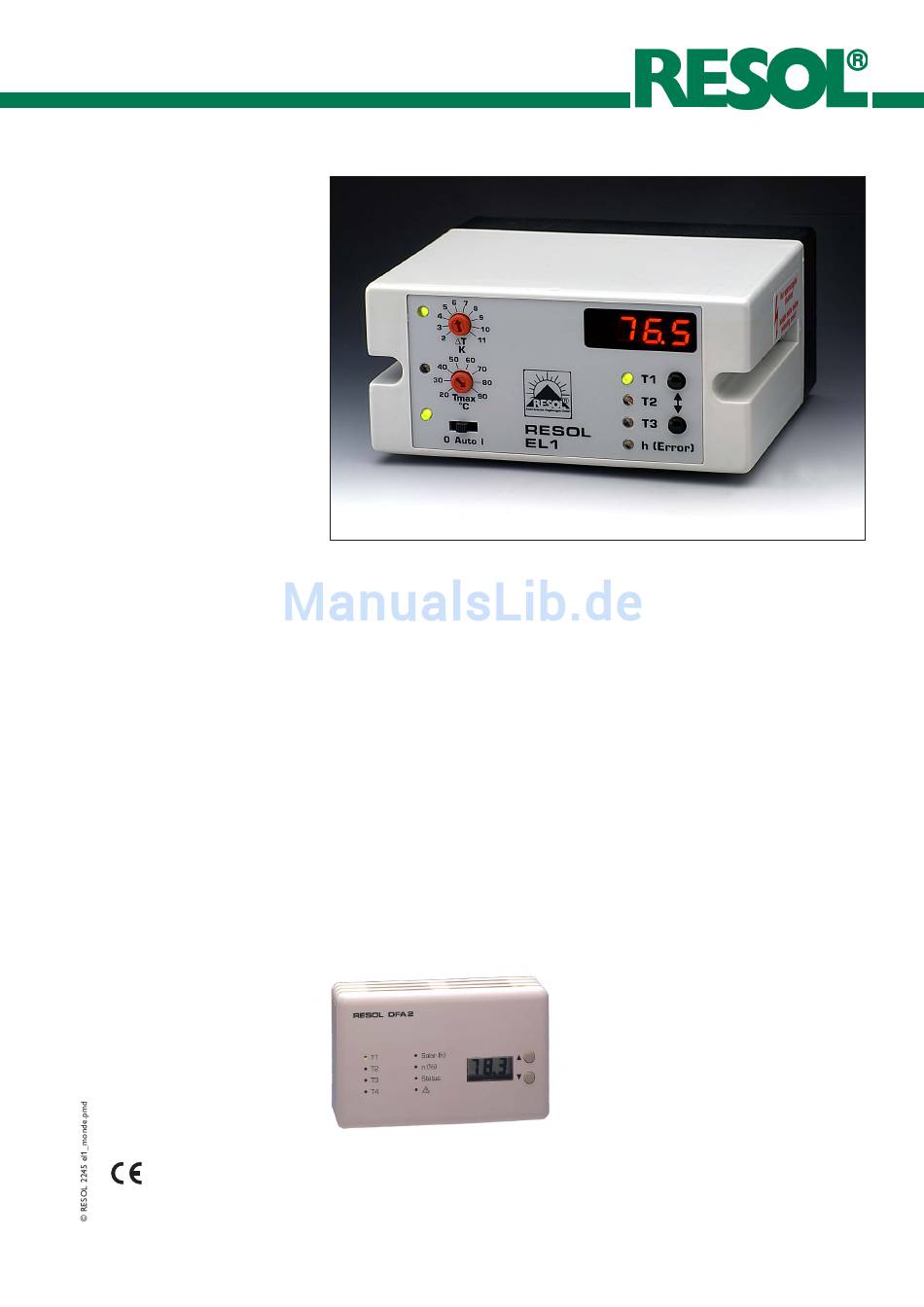

RESOL EL1
Universeller Temperaturdifferenzregler mit Drehzahlregelung
Montage- und Bedienungsanleitung
• universeller Temperatur-
differenzregler für den
Einsatz in Solar- und Heiz-
systemen
• Speichermaximaltempe-
ratur
• 3 Sensoreingänge und
2 Relaisausgänge
• Betriebsstundenzähler
• Kollektorkühlfunktion
• Drehzahlregelung
• steckbares Kunststoffge-
häuse, kompakte Abmes-
sungen
• Bus-Anschluß für Fernan-
zeige, Datenlogger, PC
Technische Daten
RESOL EL1
Gehäuse:
Kunststoff, einfache Montage
durch steckbaren Anschluß-
sockel, steckkompatibel zu den
E1 und E1/D Reglern
Abmessungen:
112 x 52 x 106 mm
Schutzart:
IP30 / DIN 40050
Umgebungstemperatur:
0 ... 40 °C
Eingänge:
3 Fühlereingänge Pt1000
Ausgänge:
2 Relaisausgänge, davon
1 Halbleiterrel. 230 V/1 A (AC)
1 mech. Relais 230 V/4 A (AC)
Versorgung:
230 Volt AC, ± 10 %
Leistungsaufnahme:
ca. 3,5 VA max.
Bus-Anschluß:
RESOL V-Bus, bis zu 3 Module
anschließbar
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Seite 1/31
Der Regler RESOL EL1 ist durch interne Systemwahl als Temperaturdifferenzregler für
viele Anwendungsgebiete einsetzbar. Er ist geeignet für einfache Systeme auch mit By-
pass oder Ost-West-Dach, Schwimmbadanlagen, als Speicherladeregler für konventio-
nelle Heizsysteme oder als Laderegler für Feststoffkessel.
Der Regler verfügt über 3 Sensoreingänge sowie 2 Relaisausgänge, von denen einer je
nach Anwendungssystem zur Drehzahlregelung einer Pumpe eingesetzt werden kann.
Die Bedienung erfolgt über Taster; die eingestellten Werte sind stromausfallsicher im
Regler gespeichert.
Der Regler RESOL EL1 ist mit dem RESOL V-Bus zum optionalen Anschluß von Daten-
fernanzeige, PC-Adapter, Datenlogger und Wärmemengenzähler-Modul ausgerüstet.
Für den Einsatz des Reglers werden Pt1000-Temperaturfühler aus unserem Lieferpro-
gramm benötigt.
eMail: info@resol.de • Internet: http://www.resol.de
RESOL DFA2
Ergänzungsmodul zur komfortablen Tempera-
tur-, Funktions- und Störungsfernanzeige.
Der Anschluß erfolgt am Regler über eine ein-
fache 2adrige Leitung ohne separate Stromver-
sorgung.
