Resol EC1 Montage- Und Bedienungsanleitung

EC1
variabler Regler für Zirkulationssysteme
Montage- und Bedienungsanleitung
• variabler Regler für Zirkulations-
systeme
• bedarfsgeführte Pumpensteuerung
• montagefreundliches Gehäuse
• Bedienerfreundlichkeit durch einfache
Handhabung
• intuitive Menüsteuerung durch Druck-
taster
Technische Daten

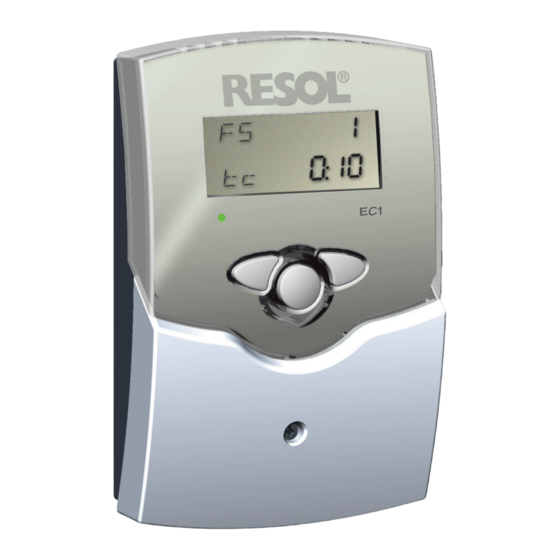

RESOL EC1
Gehäuse:
Kunststoff, PC-ABS und PMMA
Abmessungen:
172 x 110 x 46 mm
Schutzart:
IP 40 / DIN 40050
Display:
LCD,
multifunktionales Kombidisplay
Reglereinstellung:
menügeführt
Eingänge:
1 Sensoreingang für Strö-
mungsschalter
Die Aufgabe eines Zirkulationssystems besteht
darin, dem Verbraucher bei Zapfung möglichst
schnell warmes Wasser zur Verfügung zu stellen.
Das Leitungssystem für die Brauchwasserver-
sorgung wird gleichzeitg als Zirkulationssystem
verwendet, so dass durch die Zirkulationspumpe
die Wasserleitungen auch ohne Zapfung durch-
stömt werden.
Es gibt verschiedene Lösungsansätze:
• 24 Stunden Betrieb der Zirkulationspumpe
• Zeitlich gesteuerter Betrieb der Zirkulations-
pumpe
• Zeitlich und thermisch gesteuerter Betrieb
der Zirkulationspumpe
Die drei genannten Lösungsansätze sind nicht
optimal bedarfsgeführt und führen daher zu einem
unnötigen Energieverbrauch.
Unsere Lösung:
Über einen Strömungsschalter in der Warmwas-
serleitung überwacht die Steuereinheit dieWasse-
rentnahme. Nach kurzem Öffnen einer Zapfstelle
wird die Zirkulationspumpe eingeschaltet, nach
einstellbarer Zeit wieder aus. Die Zapfstelle dient
als „Fernbedienung". Dieses bedarfsgerechte Ein-
schalten der Zirkulationspumpe ist umweltfreund-
lich und energiesparend.
