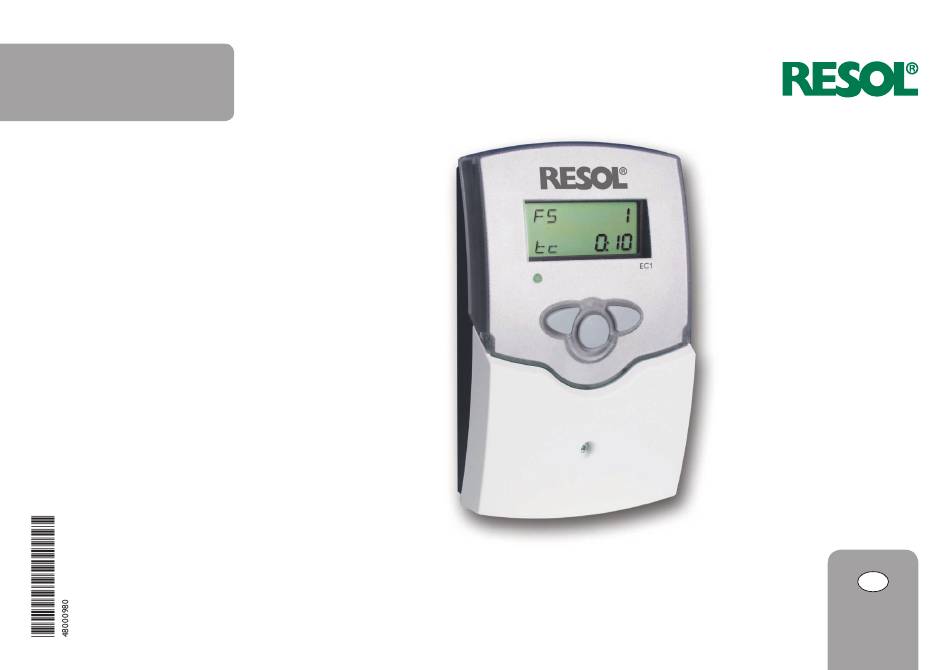

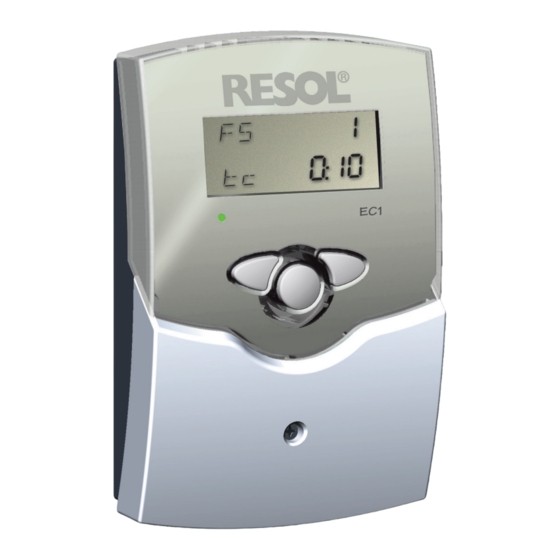

EC1
Montage- und
Bedienungsanleitung
variabler Regler für
Zirkulationssysteme
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
www.resol.de
Bitte bewahren Sie diese Anleitung sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Resol EC1
Inhaltszusammenfassung für Resol EC1
- Seite 1 Montage- und Bedienungsanleitung variabler Regler für Zirkulationssysteme Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de Bitte bewahren Sie diese Anleitung sorgfältig auf.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Zielgruppe Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. Menschen und Sachwerte auszuschließen. Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden. Die erstmalige Inbetriebnahme hat durch den Ersteller der Anlage oder einen von ihm benannten Fachkundigen zu erfolgen. -
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Funktionsbeschreibung ..........4 Installation ..................5 Montage ........................5 Elektrischer Anschluss ....................6 Strömungsschalter ................7 Bedienung und Funktion ..............7 Tasten ..........................7 Inbetriebnahme .................. 8 Regelparameter und Anzeigekanäle ................8 Phase (Ph) ........................8 Laufzeit / Desinfektion (Rc) ..................9 Wartezeit (Wc) ......................9 Einschaltverzögerung (Dc) ..................9 Hand- / Automatikbetrieb (MM) ................9 Kontrollwert Strömungsschalter (FS) .............. -
Seite 4: Übersicht
Allgemeine Funktionsbeschreibung Übersicht • variabler Regler für Zirkulationssysteme • bedarfsgeführte Pumpensteuerung 220 ... 240 V~ 220 ... 240 V~ Strömungsschalter Strömungsschalter Aufhängung 50-60 Hz 50-60 Hz Made in Germany Made in Germany IP 20 IP 20 1 (1) A (220 ... 240) V~ 2 (1) A (220 ... -
Seite 5: Installation
Installation Montage WARNUNG! Elektrischer Schlag! Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung trennen! Hinweis Starke elektromagnetische Felder können die Funktion des Gerätes be- einträchtigen. Î Sicherstellen, dass Gerät und System keinen starken elektromagneti- schen Strahlungsquellen ausgesetzt sind. -
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Der Strömungschalter (S1) wird mit beliebiger Polung an der folgenden Klem- WARNUNG! Elektrischer Schlag! me angeschlossen: Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! 1 / 2 = Strömungschalter Î Vor jedem Öffnen des Gehäuses das Gerät allpolig Der Netzanschluss erfolgt an den Klemmen: von der Netzspannung trennen! 19 = Neutralleiter N 20 = Leiter L... -
Seite 7: Strömungsschalter
Strömungsschalter Bedienung und Funktion Der Strömungsschalter FS08 dient zur Erkennung von Strömungen und verfügt Tasten über einen Reed-Kontakt, der geschlossen wird, sobald ein Volumenstrom größer als 1 l / min vorliegt. Technische Daten Betriebskontroll-LED Gehäuse: Messing Maße: 102 mm x 36 mm 1 Vorwärts (+) Temperaturbereich: -30 °C …... -
Seite 8: Inbetriebnahme
Inbetriebnahme • MM = Mode Manual Handbetrieb 0 = Hand AUS 1 = Hand AN 2 = Automatikbetrieb Î Netzverbindung herstellen. • Pg = Program Der Regler durchläuft eine Initialisierungsphase. Damit ist der Regler betriebsbe- Programm reit und sollte mit den Werkseinstellungen einen optimalen Betrieb des Systems •... -
Seite 9: Laufzeit / Desinfektion (Rc)
Einschaltverzögerung (Dc) Laufzeit / Desinfektion (Rc) Dc : Verzögerung (Delivery circulation) Rc : Zirkulationslaufzeit (Runtime of circulation) Werkseinstellung : 0 Sek. Werkseinstellung : 2 Min Einstellbereich: 0 … 2 Sek. Anzeige in Minuten Die Einschaltverzögerung gibt die Zeit an, für die der Strömungsschalter FS08 min- Einstellbereich: 0:01 …... -
Seite 10: Kontrollwert Strömungsschalter (Fs)
Die Sicherung des Reglers ist evtl. Ursache überprüfen und Stromver- Version an. sorgung wiederherstellen. defekt. Diese wird nach Abnahme der Blende zugänglich und kann durch die beiliegende Ersatzsiche- rung ausgetauscht werden. Hinweis Für Antworten auf häufi g gestellte Fragen (FAQ) siehe www.resol.de. - Seite 12 Eine Verwendung außerhalb des Urheberrechts bedarf der jegliche Gewähr für die Vollständigkeit aller in dieser Anleitung veröffentlichten Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt insbe- Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin sondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen und die...
