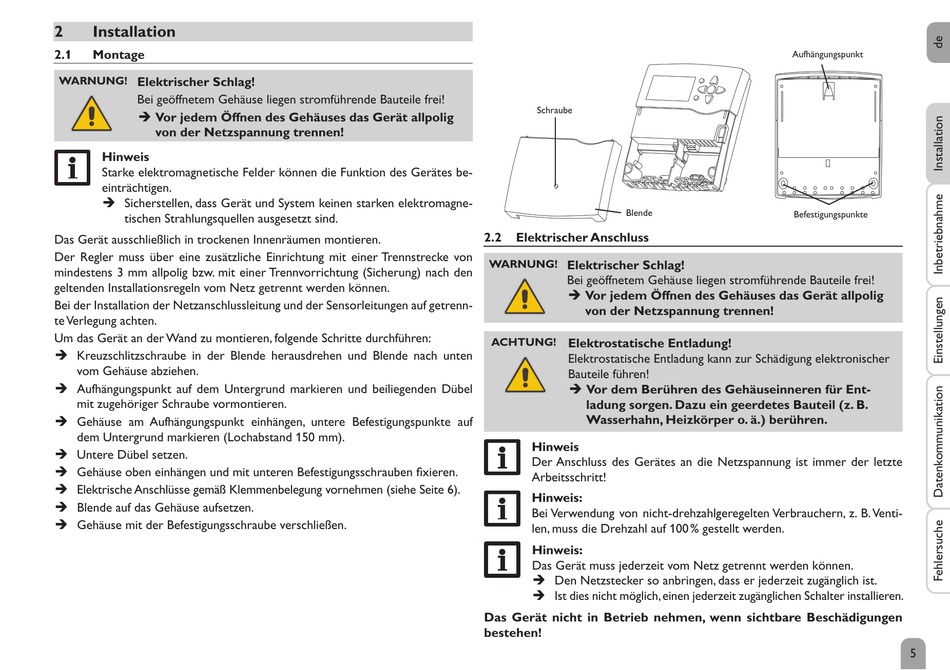

Installation; Montage; Elektrischer Anschluss - Resol DeltaTherm HC Handbuch

2

Installation

2.1

Montage

WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Hinweis
Starke elektromagnetische Felder können die Funktion des Gerätes be-
einträchtigen.
Î Sicherstellen, dass Gerät und System keinen starken elektromagne-
tischen Strahlungsquellen ausgesetzt sind.
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Der Regler muss über eine zusätzliche Einrichtung mit einer Trennstrecke von
mindestens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach den
geltenden Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrenn-
te Verlegung achten.
Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
Î Kreuzschlitzschraube in der Blende herausdrehen und Blende nach unten
vom Gehäuse abziehen.
Î Aufhängungspunkt auf dem Untergrund markieren und beiliegenden Dübel
mit zugehöriger Schraube vormontieren.
Î Gehäuse am Aufhängungspunkt einhängen, untere Befestigungspunkte auf
dem Untergrund markieren (Lochabstand 150 mm).
Î Untere Dübel setzen.
Î Gehäuse oben einhängen und mit unteren Befestigungsschrauben fixieren.
Î Elektrische Anschlüsse gemäß Klemmenbelegung vornehmen (siehe Seite 6).
Î Blende auf das Gehäuse aufsetzen.
Î Gehäuse mit der Befestigungsschraube verschließen.
Schraube
Blende
2.2

Elektrischer Anschluss

WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
ACHtUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Gehäuseinneren für Ent-
ladung sorgen. Dazu ein geerdetes Bauteil (z. B.
Wasserhahn, Heizkörper o. ä.) berühren.
Hinweis
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte
Arbeitsschritt!
Hinweis:
Bei Verwendung von nicht-drehzahlgeregelten Verbrauchern, z. B. Venti-
len, muss die Drehzahl auf 100 % gestellt werden.
Hinweis:
Das Gerät muss jederzeit vom Netz getrennt werden können.
Î Den Netzstecker so anbringen, dass er jederzeit zugänglich ist.
Î Ist dies nicht möglich, einen jederzeit zugänglichen Schalter installieren.
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen
bestehen!
Aufhängungspunkt
Befestigungspunkte
