EC1
variabler Regler für Zirkulationssysteme
Montage- und Bedienungsanleitung

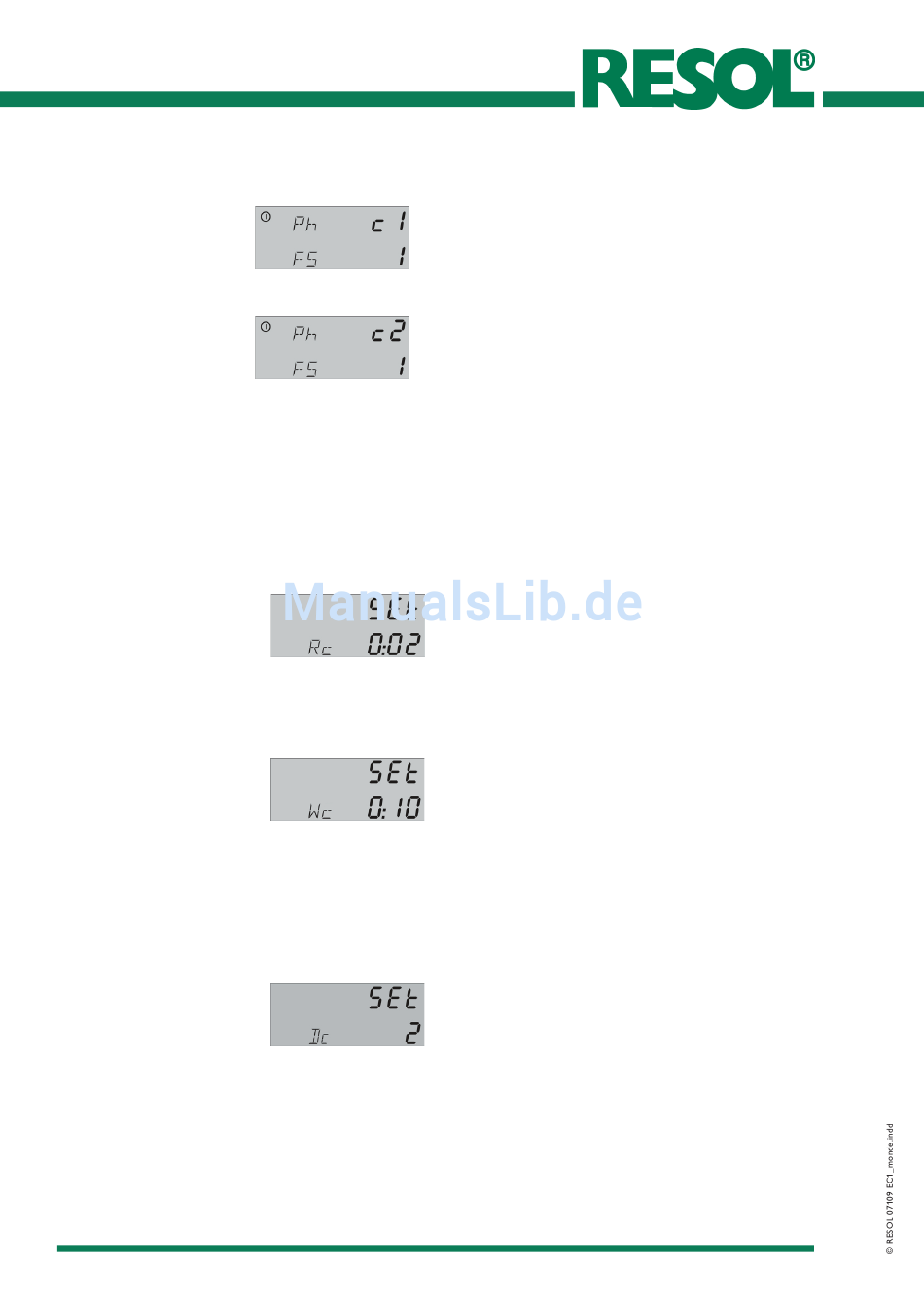

4.3 Phase (Ph)
Phase c1 : Der Strömungs-
schalter wurde geschlossen
und der Regler nimmt für
die Zeit Rc die Zirkulations-
pumpe in Betrieb
Phase c2 : Nach Ablauf der
Zeit Rc bleibt die Pumpe
mind. für die Dauer der War-
tezeit Wc ausgeschaltet
4.4 Laufzeit / Desinfektion (Rc)
Rc : Zirkulationslaufzeit
(Runtime of circulation)
Werkseinstellung : 2 Min
Anzeige in Minuten
Einstellbereich: 0:01 ... 0:10
4.5 Wartezeit (Wc)
Wc :Wartezeit
(Waiting time for next circula-
tion)
Werkseinstellung : 10 Min
Anzeige in Minuten
Einstellbereich: 0:00 ... 0:20
Bei Einstellung Wc 0:00 läuft die
Pumpe solange, wie der Strö-
mungsschalter geschlossen ist.
4.6 Einschaltverzögerung (Dc)
Dc :Verzögerung
(Delivery circulation)
Werkseinstellung : 0 Sek.
Einstellbereich: 0...2 Sek.
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen •Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Ph zeigt die Phase bzw. den Zustand an, in der sich der
Regler zur Zeit befindet.
Bei Zapfung schließt der Strömungsschalter, der Regler
befindet sich in der Phase c1 und nimmt die Zirkulations-
pumpe in Betrieb. Nach der Laufzeit Rc schaltet der Regler
die Pumpe wieder ab und befindet sich in der Phase c2.
Der Regler wartet nun die eingestellte Wartezeit Wc ab
bevor die Pumpe wieder in Betrieb genommen werden
kann. So wird überflüssigem Pumpenbetrieb und unnötiger
Warmwasserzirkulation vorgebeugt.
Sollte es innerhalb des Zeitintervalls Wc zu einer erneuten
Zapfung kommen, wird für die Dauer der Abzapfung der
Zähler für die Wartezeit ausgesetzt und nach beendeter
Zapfung wiederaufgenommen, so daß der gesamte Zeit-
raum zwischen zwei Pumpvorgängen, in der keine Wasser-
bewegung stattfindet, dem eingestellten Zeitintervall Wc im
Minimum entspricht.
Die Laufzeit Rc gibt die Zeit (hh:mm) an, in der die
Pumpe vom Regler bei Zapfung in Betrieb genommen wird.
Die Zeit Rc wird ebenso für die Desinfektionsfunktion
verwendet. Diese nimmt die Pumpe für die Zeit Rc automa-
tisch dann in Betrieb, wenn 12 Stunden lange keine Zapfung
vorgenommen wurde (kein abgestandenes Wasser).
Wc bezeichnet die Wartezeit (hh:mm), in der der Regler
nach Ablauf von Rc die Zirkulationspumpe außer Betrieb
nimmt. Bei Zapfung während der Wartezeit wird die Zeit-
messung ausgesetzt und nach beendeter Zapfung wiederauf-
genommen. Es wird damit verhindert, dass warmes Wasser
unnötig durch das Rohrsystem gepumpt wird.
Die Einschaltverzögerung gibt die Zeit an, für die der Strö-
mungsschalter FS08 mindestens geschlossen sein muß, damit
ein Durchfluss auch als solcher erkannt wird. Somit wird ein
Einschalten der Zirkulationspumpe durch Druckstöße im
Rohrleitungssystem verhindert.
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 6/8
