Grundkonzept 05.30.10 - CTA Optiheat OH 1 -5es Technisches Handbuch

Grundkonzept 05.30.10

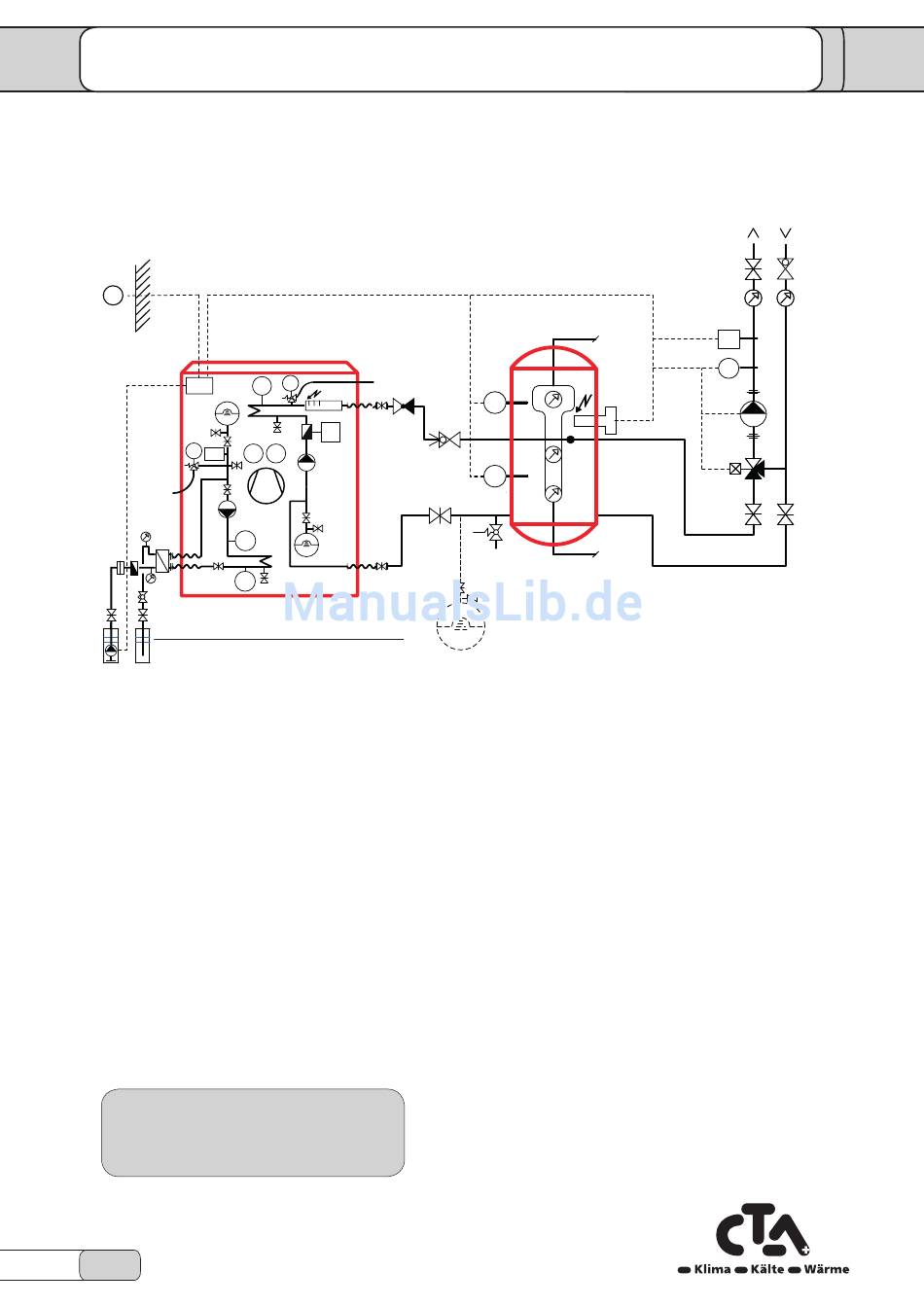

Optiheat OH 1-5es bis OH 1-18es
Wärmepumpe mit Kombispeicher, TWW Erwärmung im Niedertarif
Nach Aussentemperatur geschobene Zonenladung
Grundwasser- Wärmepumpe
anlage
B9
N1
B21
EG
PI
E15 B83 B81
Q8
B91
B92
Detailbeschrieb der Grundwasser-Anlage:
siehe Zusatzblatt Grundwasseranschluss
Q8
Funktionsbeschrieb
Über den Aussentemperaturfühler (B9) wird die Wärme-
pumpe in Betrieb gesetzt. Diese arbeitet auf die untere
Zone des Kombispeichers.
Die Ein- und Ausschaltung der Wärmepumpe erfolgt über
die Temperaturfühler (B4) bzw. (B71) in Abhängigkeit der
Aussentemperatur. Die Maschine besitzt eine Anlaufver-
zögerung um ein Pendeln zu verhindern. Die in der
Wärmepumpenregelung integrierte Entladeregelung ist
nach Aussentemperatur geschoben und wird über die
Vorlauftemperatur (B1) geregelt.
Die Pumpe (Q2) ist während der gesamten Heizperiode in
Betrieb. Die Grösse des eingebauten Expansionsgefäs-
ses (EG) ist zu kontrollieren und je nach Wasserinhalt des
Heizungssystems ist dieses durch ein externes Gefäss zu
ergänzen. Der Kombispeicher kann im Niedertarif geladen
werden.
Die TWW Ladung erfolgt nach Zeitprogramm über den
Temperaturfühler (B3). Der Elektroeinsatz (K6) im Kombi-
speicher wird vom Wärmepumpenregler angesteuert.
• Technische Änderungen vorbehalten.
• Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
• Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
20
Technische Aenderungen vorbehalten
Ladekreis
Kombispeicher
PI
RSV
K25
FT
B71
SRV
Q9
EG
E9, E10
Anlagenspezifisch
© CTA 04/17
Kombispeicher
TWW
1)
K6
B3
B4
SV
KW
EG
Legende
B1 Vorlauftemperaturfühler Heizkreis
B21 Vorlauftemperaturfühler Wärmepumpe
B3 Trinkwarmwassertemperaturfühler
B4
Pufferspeichertemperaturfühler
B71 Rücklauftemperaturfühler Wärmepumpe
B9 Aussentemperaturfühler
B91 Sole Eintrittstemperaturfühler
B92 Sole Austrittstemperaturfühler
EG Expansionsgefäss
E15 Soledruckwächter
FT Durchflusssensor
KW Kaltwasser
K6 Elektroheizeinsatz TWW 1)
K25 Notheizeinsatz
N1 Wärmepumpenregler Optiplus eingebaut
PI Manometer
Q2
Heizkreispumpe bauseits
Q8 Tauchpumpe bauseits/Solepumpe eingebaut
Q9 Kondensatorpumpe eingebaut
RSV Rückschlagventil
ST
Sicherheitsthermostat
SV Sicherheitsventil
TWW Trinkwarmwasser
Y1 Heizkreis-Mischer
1) Kraftschütz+Sicherung in bauseitigem Tableau
www.cta.ch
Verbraucher
SRV
ST
B1
Q2
Y1
