Erweiterung 7: Kaskade mit TWW

Optiheat OH... mit Regler Optiplus

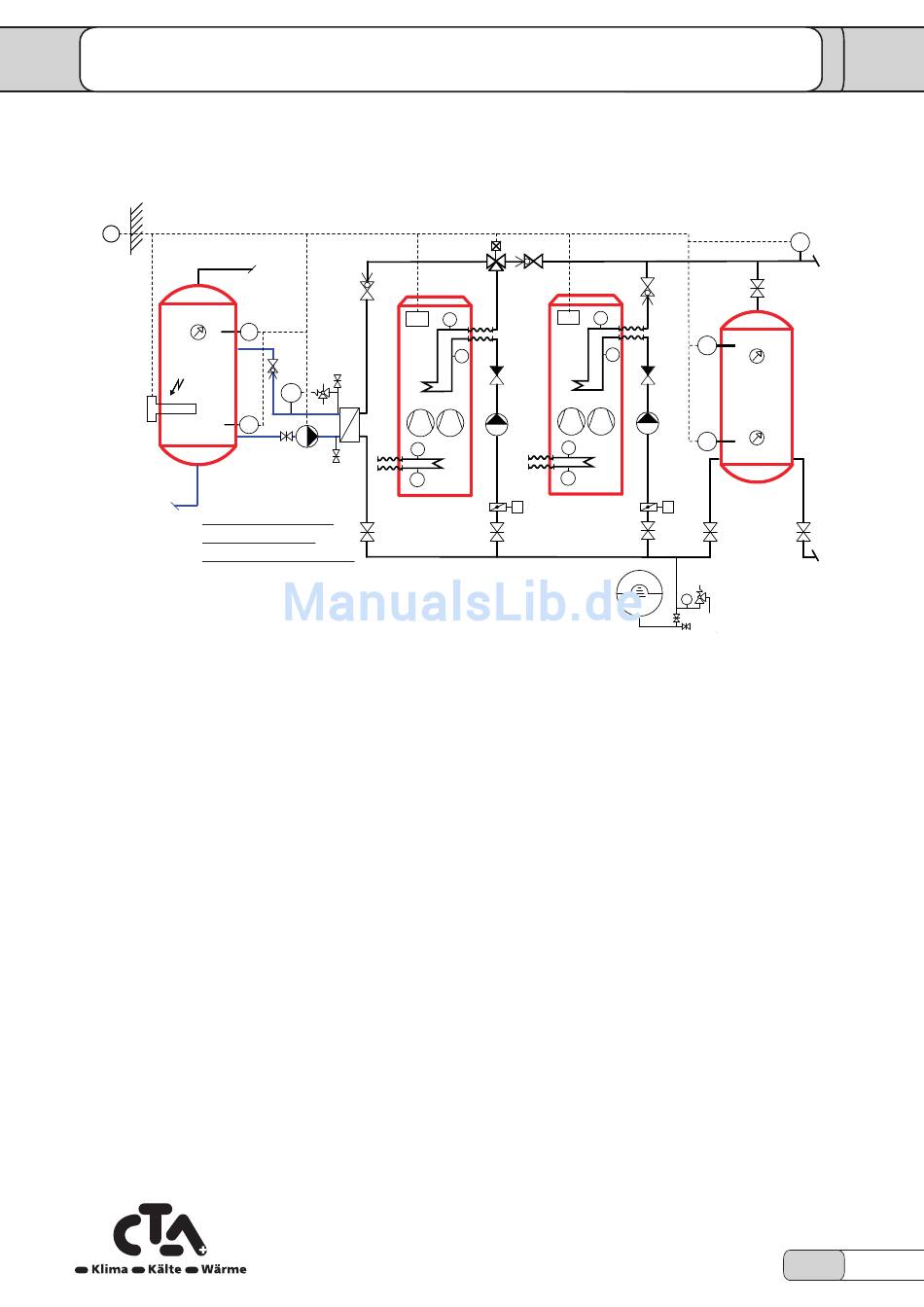

Kaskadenbetrieb mit mehreren Wärmepumpen mit Pufferspeicher und TWW-Ladung
mit hydraulischer Umschaltung
Warmwasser- Ladekreis TWW
Speicher
B9
TWW
B3
B31
K6
KW
Detailbeschrieb des
Primärkreislaufes
gemäss Grundkonzept
Funktionsbeschrieb
Für die Warmwasserladung wird die erste Slave-Maschine
verwendet, wo auch die entsprechenden Komponenten
angeschlossen werden. Die Wärmepumpe trennt sich bei
aktiver Ladung hydraulisch vom System ab und steht für den
Heizbetrieb nicht zur Verfügung.
Nach Abschluss der Ladung steht die Wärmepumpe für den
Heizbetrieb wieder zur Verfügung.
Die Steuerung regelt die Trinkwassertemepratur gemäss
Zeitschaltprogramm auf den gewünschten Sollwert. Über den
Trinkwasserfühler (B3) wird die Speicherladung gestartet.
Sobald beim Fühler (B31) die gewünschte Temeratur erreicht
ist, wird die Ladung beendet.
Anlagespezifisch zu prüfen/anzupassen:
– Primärseite (Sole, Wasserfassung), Entladeregelung
– Speichergrösse in Abhängigkeit der Leistung der Wärme-
erzeuger
– Hydraulische Einbindung
– Absperrorgane, Regelventile, Rückschlagklappen nach
Bedarf
– Auslegung der Expansionsanlage
– Genügend Tauchhülsen einbauen für Fühler, Thermostaten
und Thermometer
– bauliche Gegebenheiten beachten (Einbringung, Aufstel-
lung, ...)
Wärmepumpe 1
Slave 1
SRV
N1
B21
SRV
SV
B36
B91
Q33
B92
www.cta.ch
© CTA 04/17
Wärmepumpe 2
Master
Q3
SRV
SRV
N1
B21
B71
B71
Q9
B91
B92
Opt.
M
Legende
B10 Schienenvorlauffühler
B21
Vorlauftemperaturfühler Wärmepumpe
B3 Trinkwasserfühler oben
B31 Trinkwasserfühler unten
B36 Trinkwasser - Ladefühler
B4 Pufferspeicher-Temperaturfühler oben
B41 Pufferspeicher-Temperaturfühler unten
B71 Rücklauftemperaturfühler Wärmepumpe
B9 Aussentemperatur-Fühler
B91 Sole Eintrittstemperatur-Fühler
B92 Sole Austrittstemperatur-Fühler
EG Expansionsgefäss
K6 Elektroheizeinsatz
N1 Wärmepumpenregler Optiplus eingebaut
PI
Manometer
Q3 Trinkwasser - Umlenkventil
Q33 Trinkwasser - Zwischenkreispumpe
Q9 Kondensatorpumpe
SRV
Strangregulierventil
Opt. el. Absperrklappe (Option)
Anforderung Bus-Leitung:
Cu-Kabel 1.5 mm , 2. Draht nicht vertauschbar
2
mit Regler-Busspeisung (pro Regler)
mit zentraler Busspeisung
Busbelastungszahl
