Zusatzblatt Grundwasseranschluss indirekt (Standard)
für Optiheat All-in-One mit Systemtrenner
Ausführungshinweise
Wärmequellenanlage
•
Platzverhältnisse und Zugänglichkeit für
schwere Pneufahrzeuge abklären.
•
Bestehende Werkleitungen beachten.
•
Geologisches Gutachten für Bohrbewil-
ligung einholen.
•
Wasser- und Elektroanschluss erstellen.
•
Haftpflichtversicherung abschliessen.
•
Schlammmulde bereitstellen.
Leitungen zu Entnahme- und Rückga-
bebrunnen
•
Möglichst kurze Leitungsdistanz wählen.
•
Grabentiefe unter Frostgrenze legen.
•
Grabensohle entwässern.
•
Leitungen in Sandschicht einbetten.
( Verletzungsgefahr ! )
•
Überdeckung erst nach Druckprobe
vornehmen.
min. 15m
1
•
Technische Änderungen vorbehalten.
•
Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
•
Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
34
Technische Aenderungen vorbehalten
Aussenmontage
•
Zugänglichkeit der Brunnen
sicherstellen.
•
Mauerdurchbrüche isolieren und
gegen Wasser abdichten.
Innenmontage
•
Alle Leitungen, Pumpen und
Armaturen gegen Korrosion
schützen.
•
Ev. Tropfschale montieren.
•
Körperschallübertragungen
vermeiden.
Wärmedämmung
•
Dampfdiffusionsdicht ausführen.
•
Genügend Dämmstärke zur
Verhinderung des Schwitzwassers.
2
6
3
2
4
mind. 100 cm
mind. 60 cm
Überhöhung
O.K. Terrain
20 cm
Solenbeton
Abdichtung des
Bohrloches
© CTA 04/17
Bauseitige Arbeiten
•
Koordination und Ausführung der
Leitungsgraben, Mauerdurchbrüche
und Brunnenschächte.
•
Zuschütten des Grabens und
schliessen der Mauerdurchbrüche
nach den Montagearbeiten.
Verbindungen
•
Entnahme- und Rückgabeleitungen.
•
Graben und Durchbrüche
Lieferung / Montage durch
Installationsfirma ev. Baumeister.
Zwischenkreislauf (Glykol 25%)
•
alle Komponenten in Wärmepumpe
integriert.
N1
EG
PI
E15
5
Q8
B91
B92

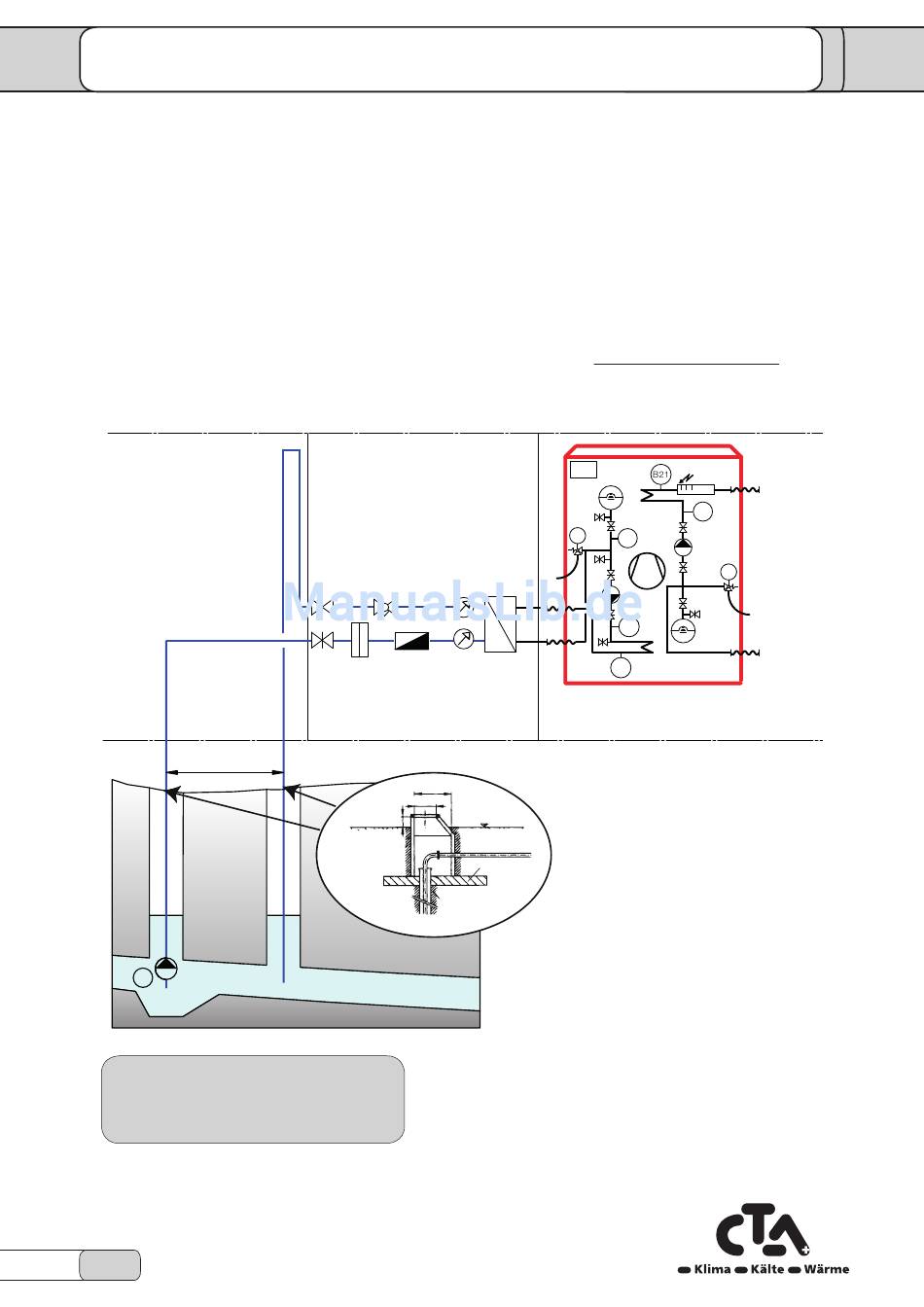

Schema: «All-in-One» Wärmepumpe
in Wasser/Wasser Ausführung
Legende zur Quellenanlage
1
Tauchpumpe Q8 mit integriertem
Rückflussverhinderer
2
Absperrschieber
3
Feinfilter mit Klarsichttasse
Maschenweite 300 - 600 µm
4
ev. Volumenstromzähler
5
Plattenwärmeübertrager
6
Drosselventil
B91 Grundwasser Eintrittsfühler
B92 Grundwasser Austrittsfühler
E15 Soledruckwächter
(in Wärmepumpe eingebaut)
N1
Wärmepumpenregler Optiplus
(eingebaut)
Q8 Solepumpe im Zwischenkreis
(in Wärmepumpe eingebaut)
www.cta.ch
K25
B71
Q2
PI
EG
