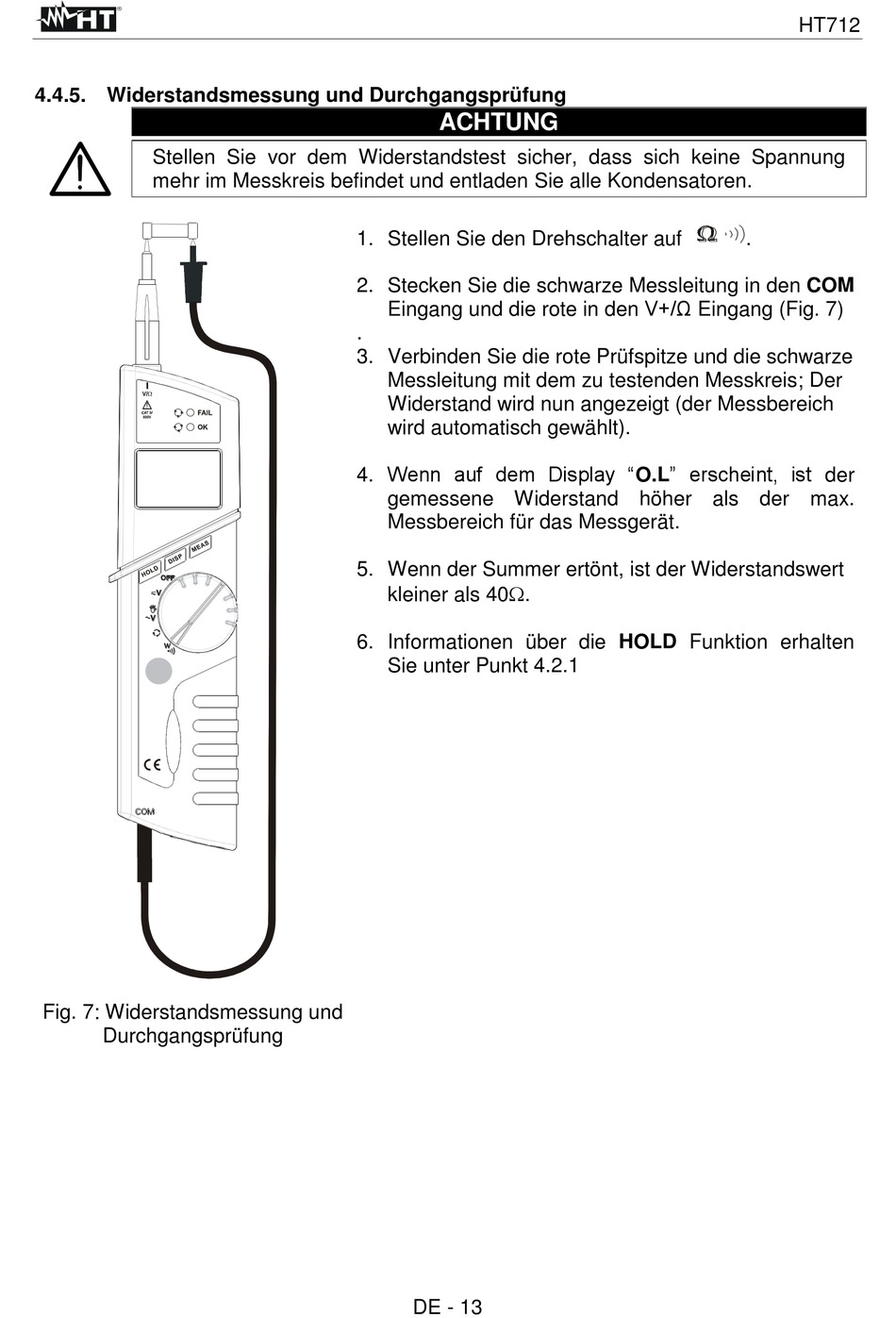

4.4.5. Widerstandsmessung und Durchgangsprüfung
Stellen Sie vor dem Widerstandstest sicher, dass sich keine Spannung
mehr im Messkreis befindet und entladen Sie alle Kondensatoren.
Fig. 7: Widerstandsmessung und
Durchgangsprüfung
ACHTUNG
1. Stellen Sie den Drehschalter auf
2. Stecken Sie die schwarze Messleitung in den COM
Eingang und die rote in den V+/Ω Eingang (Fig. 7)
.
3. Verbinden Sie die rote Prüfspitze und die schwarze
Messleitung mit dem zu testenden Messkreis; Der
Widerstand wird nun angezeigt (der Messbereich
wird automatisch gewählt).
4. Wenn auf dem Display "O.L" erscheint, ist der
gemessene Widerstand höher als der max.
Messbereich für das Messgerät.
5. Wenn der Summer ertönt, ist der Widerstandswert
kleiner als 40.
6. Informationen über die HOLD Funktion erhalten
Sie unter Punkt 4.2.1
DE - 13
HT712
.
