Baustufe 2
Baustufe 2.3 Längsträger mit Führungswinkel

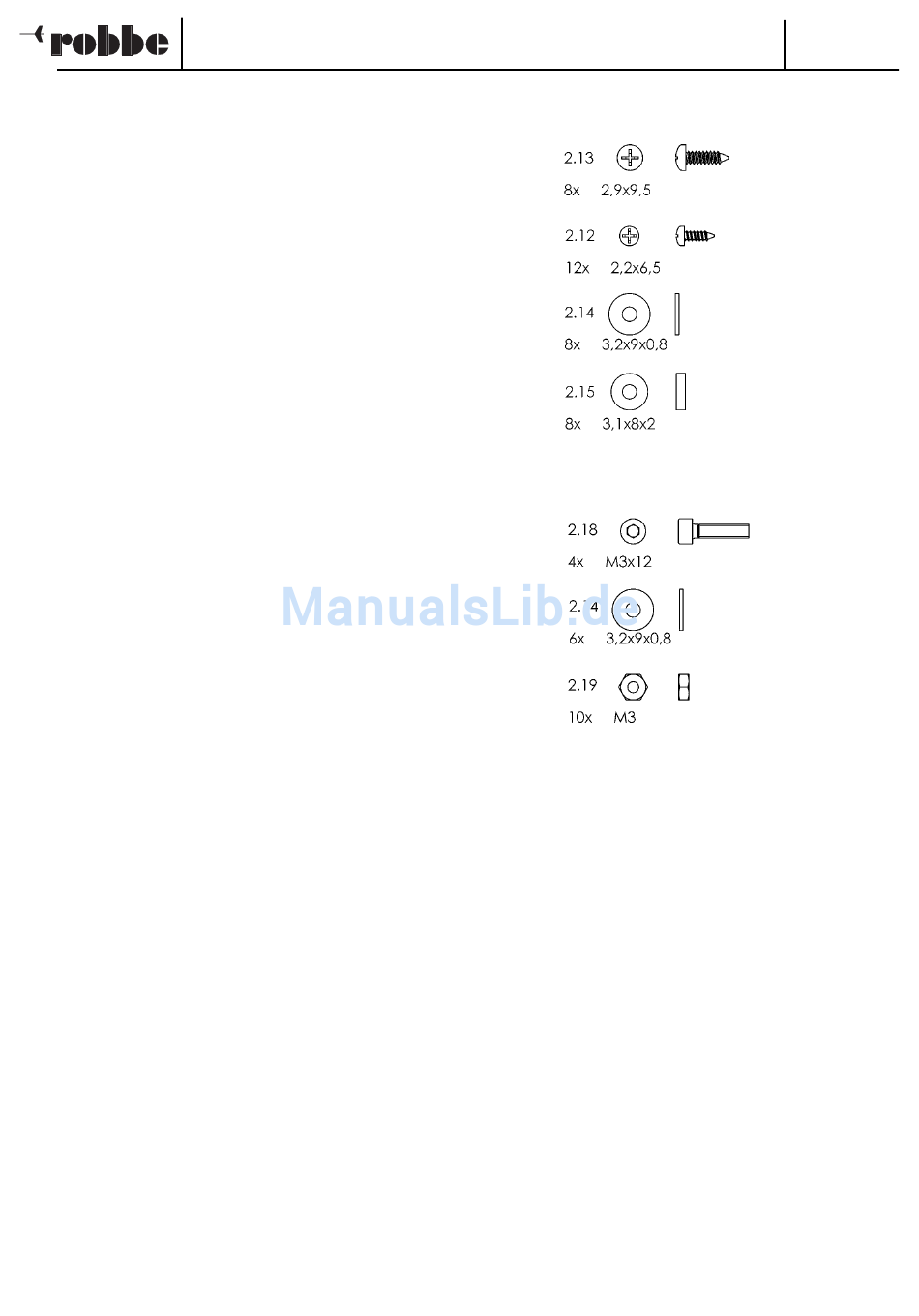

- Vor Montage der Längsträger 2.10 die Führungswinkel 2.11
mit Schrauben 2.12 montieren.
- Schrauben 2.13 mit Scheiben 2.14, 2.15 versehen.
Schrauben 2.13 noch nicht festziehen.
Baustufe 2.4 Innenlängsträger
- Längsträger 2.16 mit Haltewinkel 2.17 verschrauben.
- Vormontierte Einheit zwischen die äußeren Längsträger ein-
setzen, Distanzrollen 2.20 einschieben und mittels
Gewindestangen 2.21 durchgehend verschrauben. Über-
stehende Gewindeenden vermitteln.
- Schrauben 2.13 festziehen.
- Option: Die Schrauben 2.13 sitzen in Langlöchern. Dies gibt
dem Anwender die Möglichkeit, durch Lösen der Schrauben
die Mittelplatte zu heben und die beiden Verbreiterungsteile
unter der Mittelplatte aus- bzw. einzufahren.
Wenn diese Option der Verbreiterung später mehrfach zum
Ein- und Ausfahren benutzt wird, sollten die Träger 2.2,2.3
nicht lackiert und nach dem Fertigstellen des Fahrzeugs
leicht eingefettet werden.
Montage- und Bedienungsanleitung
Schwerlast-Tiefbettauflieger
9
No.
3300
