Baustufe 3
Baustufe 3.3 Fahrwerke und Gestänge
- Von den bereits vormontierten Räderpaaren werden in die-
ser Baustufe 4x rechte und 4x linke benötigt. Zur besseren
Übersicht ist in der Zeichendarstellung ein Räderpaar aus-
geblendet.
- Kugelbolzen 3.33 und 3.32 wie gezeigt in Anlenkhebel ein-
schrauben (Unterschiedliche Längen beachten).
- Räderpaare mit Teilen 3.34 - 3.37 in Außenrahmen montie-
ren.

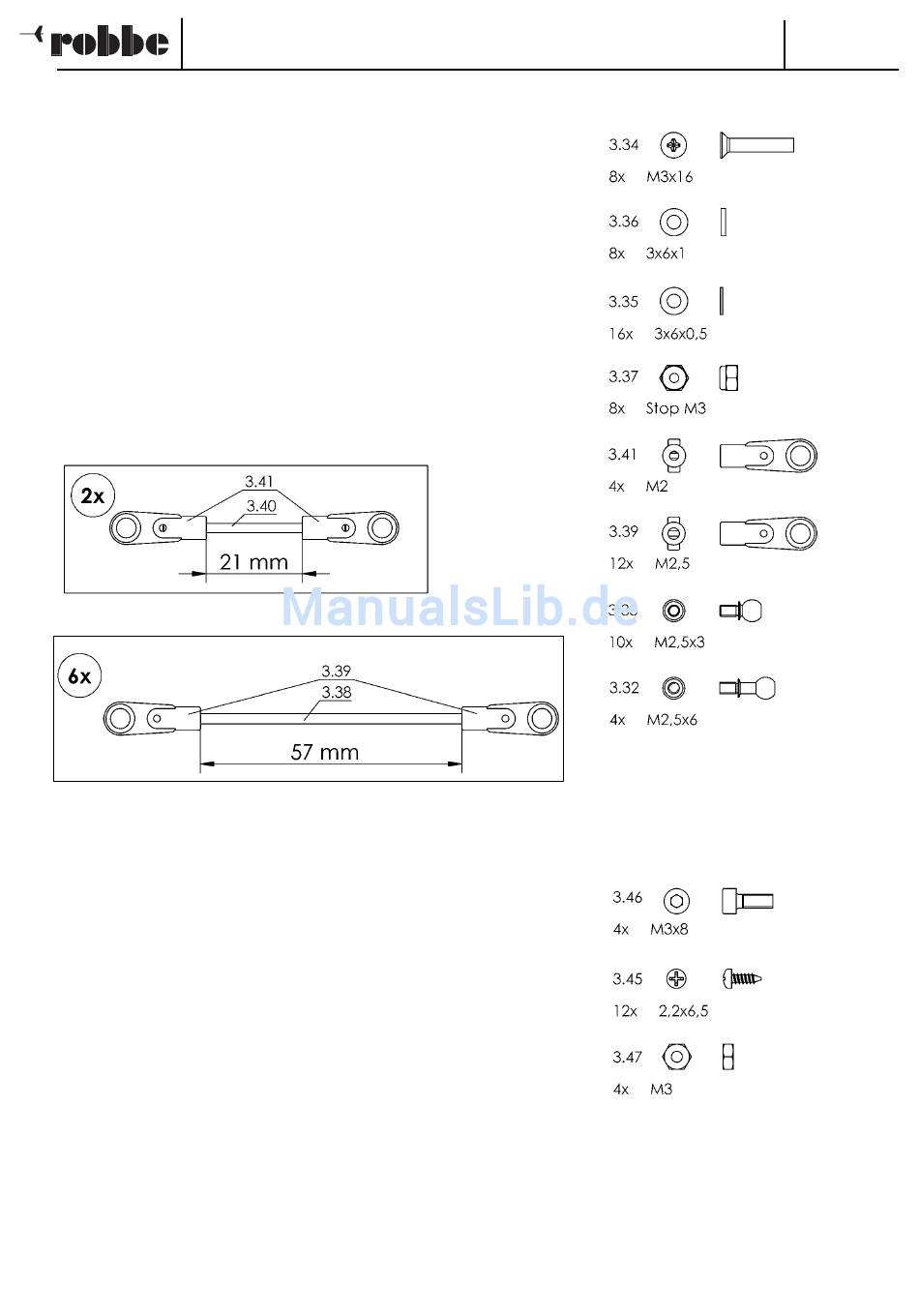

- Gestänge vormontieren (Maße und unterschiedliche
Innenbohrungen der Kugelgelenke beachten).
- Gestänge von vorne (Servo) nach hinten aufklipsen.
Baustufe 3.4 Unterbau Heckwagen
Achtung:
Alle Befestigungen dieser Baugruppe nur lose anschrauben;
das Festziehen der Verschraubungen erfolgt erst nach dem
Ausrichten mit dem Mittelteil.
- Verbindungswinkel
3.43
Blechschrauben 3.45 befestigen.
- Hinteren Querwinkel zuerst auf das 4-Kant Profil schrauben.
- Längswinkel auf das 4-Kant Profil schrauben, dabei vorde-
ren Querwinkel provisorisch dazwischensetzen.
Montage- und Bedienungsanleitung
Schwerlast-Tiefbettauflieger
an
Querwinkel
3.42
mit
13
No.
3300
