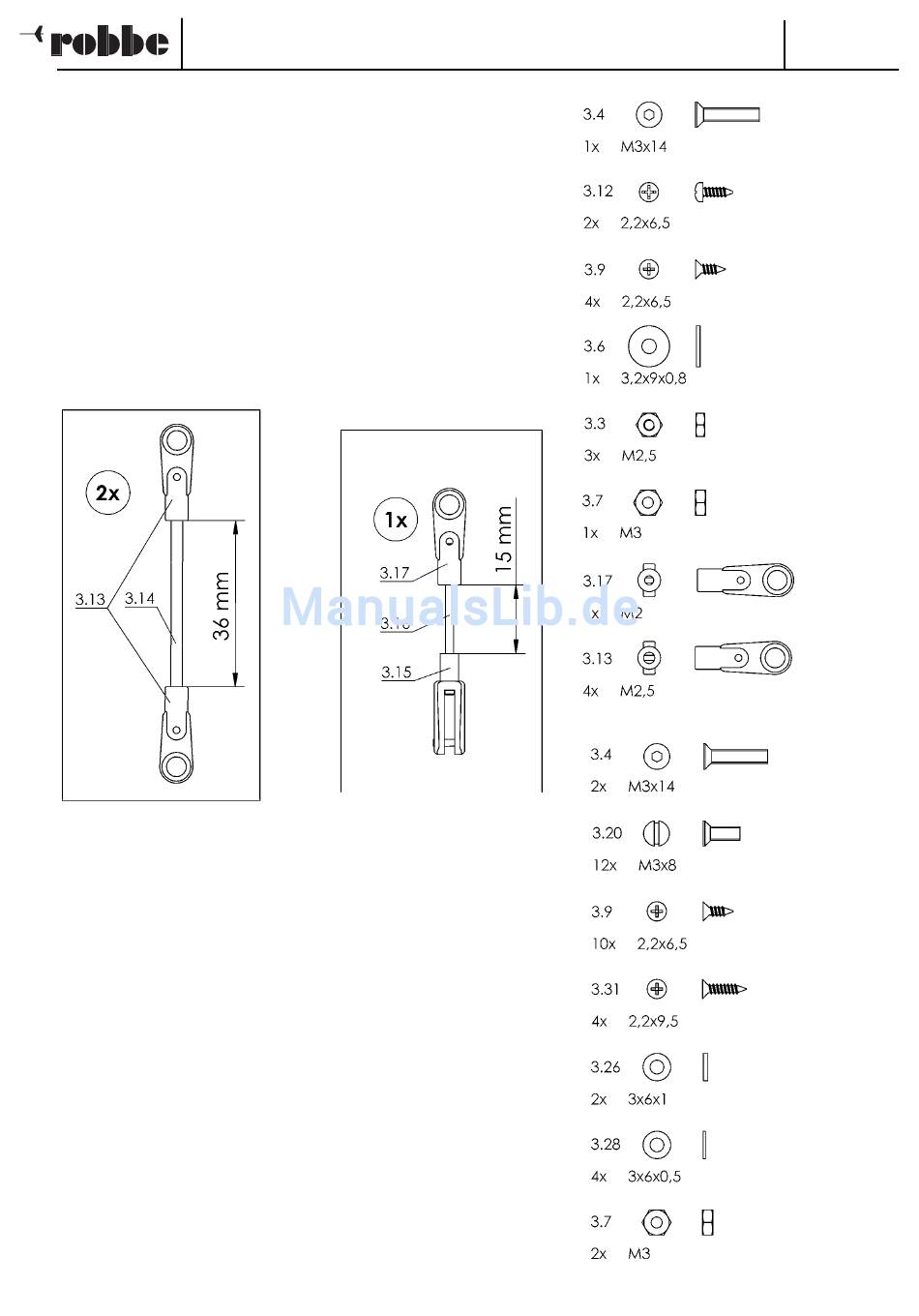

Baustufe 3
Baustufe 3.1 Innere Ansteuerung Heckwagen
- Steuerscheibe 3.1 wie gezeigt mit Kugelbolzen 3.2 und
Muttern 3.3 versehen.
- Vormontierte Steuerscheibe mit Buchse 3.5, Schraube 3.4,
U-Scheibe 3.6 und Mutter 3.7 in das 4-Kant Profil 3.10 ein-
bauen.
- Querwinkel 3.8 mit Blechschrauben 3.9 festziehen.
- Gestänge nach angegebenen Maßen zusammenbauen.
Hinweis: Das Maß des Gestänges vom Servo zur
Steuerscheibe kann je nach verwendetem Servo abwei-
chen. Servo vor der Montage mit Servohaltewinkeln 3.11 in
Neutralstellung bringen. Gestänge wie gezeigt einhängen
bzw. aufklipsen.
Baustufe 3.2 Außenrahmen
- Gewindestangen 3.18 durch 4-Kant Profil führen und beid-
seitig vermittelnd Rahmenverstäker 3.19 gegenschrauben.
Rahmenverstärker nicht zu fest anziehen und gleichzeitig
quer verlaufende Gewinde der Teile 3.19 senkrecht ausrich-
ten.
- Längswinkel „R" + „L" 3.21 mit Schrauben 3.20 an
Rahmenverstärker schrauben.
- Querwinkel 3.22 mit Schrauben 3.9 an das untere, hintere
Ende des 4-Kant Profils schrauben.
- Verbindungswinkel 3.23 mit Schrauben 3.9 an Längswinkel
befestigen.
- Winkelhebel 3.24 mit Passscheiben 3.26, Kugellagern 3.25
und Kugelbolzen 3.27 spiegelbildlich vormontieren.
- Montierte Winkelhebel mit Schraube 3.4, Passscheiben
3.28 und Mutter 3.7 an Längswinkel montieren.
- Abschlussbleche 3.29 und 3.30 mit Schrauben 3.31 durch
Querwinkel mit Verbindungswinkel 3.23 befestigen.
