Baustufe 4
Baustufe 4.1 Innere Ansteuerung Vorderwagen

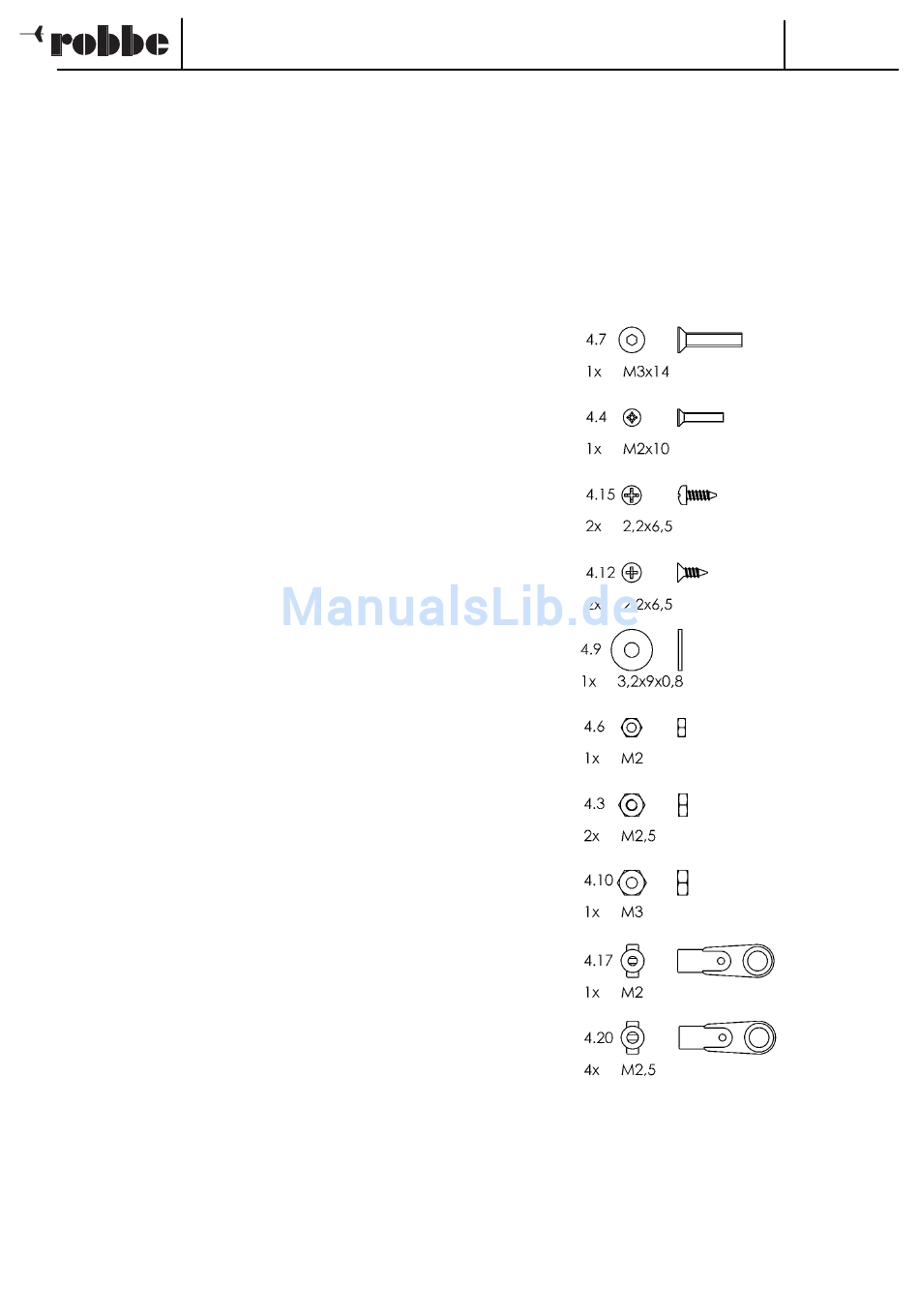

- Steuerscheibe 4.1 wie gezeigt mit 2x Kugelbolzen 4.2, 1x
Senkschraube 4.4 und entsprechenden Muttern 4.3 und 4.6
(Kugel 4.5) vormontieren. Das Kugelgelenk 4.17 kann später
nach Montage des Gestänges aufgeklipst werden.
- Vormontierte Steuerscheibe in das 4-Kant Profil 4.13 ein-
bauen.
- Querwinkel 4.11 mit Blechschrauben 4.12 an 4-Kant Profil
montieren.
- Gestänge nach angegebenen Maßen zusammenbauen.
Hinweis: Das Maß des Gestänges von Servo zu
Steuerscheibe kann je nach verwendetem Servo abwei-
chen. Servo vor Montage mit Servohaltewinkel 4.14 in
Neutralstellung bringen.
Gestänge wie gezeigt einhängen bzw. aufklipsen. Dieses
Servo wird später durch die Zwangssteuerung eines im
Schwanenhals eingebauten Servotesters angesteuert. Das
Bestimmen des Servoweges und
Positionieren des Steuersterns sollte erst nach Einbau aller
zugehörigen Elemente erfolgen.
Montage- und Bedienungsanleitung
Schwerlast-Tiefbettauflieger
eventl. Kürzen und
17
No.
3300
