Inhaltszusammenfassung für ROBBE 3300

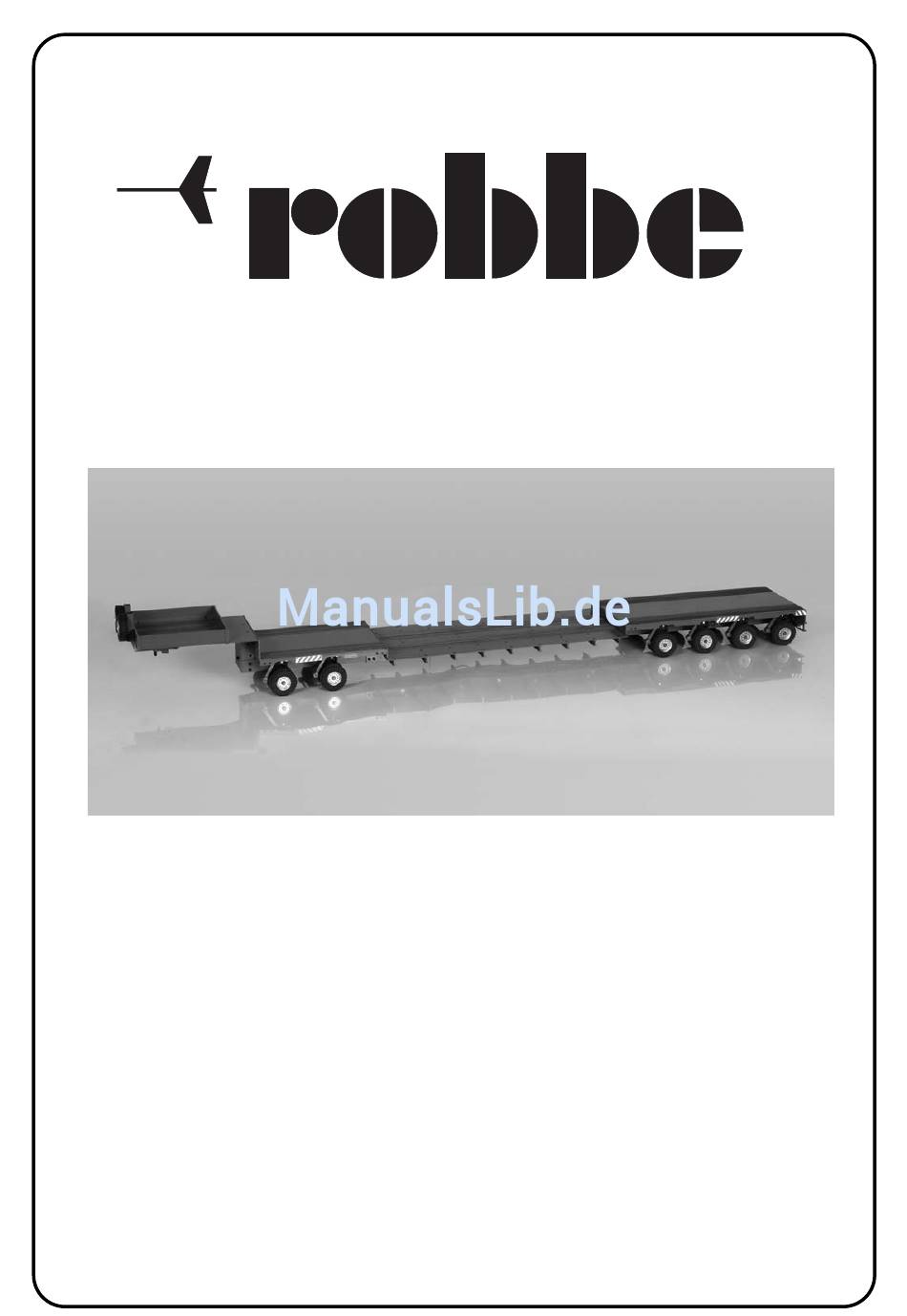

- Seite 1 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger No. 3300...
- Seite 3 - hier muß bei der Montage Schraubensicherung mittelfest Die zweite Radgruppe (hinter dem Tiefbett) wird über einen (robbe No. 5074) verwendet werden. weiteren Empfänger (mit gleicher Quarzfrequenz des Zugmaschinen-Empfängers) und ein Servo gesteuert. Dabei werden Lenkung der Zugmaschine und Lenkung der zweiten Radgruppe über...
- Seite 4 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 1...
- Seite 5 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 1 Baustufe 1.1 Reifen und Felgen vormontieren - Kugellager 1.2 mit Scheibe 1.3 in die Felgen 1.1 setzen - Felgenzierring 1.4 von innen mit Sekundenkleber in die Felgen einkleben. - Die Reifen 1.5 bündig auf die Felgen aufziehen und mit Sekundenkleber verkleben.
- Seite 6 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 2...
- Seite 7 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 2 Baustufe 2.1 Verbreiterungen - Es werden 2 gleiche Verbreiterungen hergestellt. Die Lage der Teile und der Schrauben sowie die Bemaßung der Zeichnung beachten. - Die Schrauben 2.5 dienen später als Anschlag, um ein Herausfallen der Verbreiterungen im Fahrbetrieb zu verhin- dern.
- Seite 8 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 2...
- Seite 9 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 2 Baustufe 2.3 Längsträger mit Führungswinkel - Vor Montage der Längsträger 2.10 die Führungswinkel 2.11 mit Schrauben 2.12 montieren. - Schrauben 2.13 mit Scheiben 2.14, 2.15 versehen. Schrauben 2.13 noch nicht festziehen. Baustufe 2.4 Innenlängsträger - Längsträger 2.16 mit Haltewinkel 2.17 verschrauben.
- Seite 10 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 3...
- Seite 11 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 3 Baustufe 3.1 Innere Ansteuerung Heckwagen - Steuerscheibe 3.1 wie gezeigt mit Kugelbolzen 3.2 und Muttern 3.3 versehen. - Vormontierte Steuerscheibe mit Buchse 3.5, Schraube 3.4, U-Scheibe 3.6 und Mutter 3.7 in das 4-Kant Profil 3.10 ein- bauen.
- Seite 12 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 3...
- Seite 13 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 3 Baustufe 3.3 Fahrwerke und Gestänge - Von den bereits vormontierten Räderpaaren werden in die- ser Baustufe 4x rechte und 4x linke benötigt. Zur besseren Übersicht ist in der Zeichendarstellung ein Räderpaar aus- geblendet.
- Seite 14 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 3...
- Seite 15 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 3 Baustufe 3.5 Heckteil und Mittelteil verbinden - Mittelteil mit Heckwagen zusammensetzen und mit Schrauben 3.46, 3.48 verbinden. - Querwinkel 3.42 mit Mittelteil verschrauben. - Mittelteil und Heckwagen gerade ausrichten und sämtliche noch losen Verschraubungen anziehen.
- Seite 16 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 4...
- Seite 17 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 4 Baustufe 4.1 Innere Ansteuerung Vorderwagen - Steuerscheibe 4.1 wie gezeigt mit 2x Kugelbolzen 4.2, 1x Senkschraube 4.4 und entsprechenden Muttern 4.3 und 4.6 (Kugel 4.5) vormontieren. Das Kugelgelenk 4.17 kann später nach Montage des Gestänges aufgeklipst werden.
- Seite 18 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 4...
- Seite 19 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 4 Baustufe 4.2 Außenrahmen Vorderwagen - Gewindestange 4.21 durch 4-Kant Profil führen und beidsei- tig vermittelnd Rahmenverstäker 4.22 gegenschrauben. Rahmenverstärker nicht zu fest anziehen und gleichzeitig quer verlaufende Gewinde senkrecht ausrichten. - 2x Längswinkel (L+R) 4.23...
- Seite 20 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 4...
- Seite 21 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 4 Baustufe 4.3 Fahrwerke und Gestänge Vorderwagen • Von den bereits vormontierten Räderpaaren werden in die- ser Baustufe 2x rechte und 2x linke benötigt (mit Kunststoff- Distanzhülse 1.15 (Option)). Zur besseren Übersicht ist in der Zeichendarstellung ein Räderpaar ausgeblendet.
- Seite 22 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 4...
- Seite 23 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 4 Baustufe 4.5 Vorderwagen mit Mittelteil verbinden • Vorderwagen mit Mittel-Heckteil auf gerader Unterlage zusammenschieben und mit Blechschrauben 4.56 verbin- den. • Ebenso senkrechtes 4-Kant Profil 4.57 für Schwanenhals ansetzen. • Inbusschrauben 4.58 und 4.59 wie gezeigt mit Muttern 4.60 versehen.
- Seite 24 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 5...
- Seite 25 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 5 Baustufe 5.1 Schwanenhals vertikal • Vertikalwinkel L+R 5.1 mit Blechschr. 5.2 an 4-Kant Profil schrauben. • 4-Kant Profil 5.3 durch verschrauben mit Blechschraube 5.4 anflanschen. • Die Abdeckplatte 5.5 mit Senkblechschraube 5.6 verkleidet diese Baugruppe.
- Seite 26 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 6...
- Seite 27 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 6 Baustufe 6.1 Schwanenhals Vorderteil • Servotester 6.2 mit Scheibe + Mutter in Längsrichtung (Kabel nach hinten) provisorisch in 4-Kant Profil befestigen. Hinweis: Die endgültige Ausrichtung des Servotesters kann erst nach Anbau aller zur Lenkansteuerung relevanter Teile vorgenom- men werden und muss daher später erfolgen.
- Seite 28 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 6...
- Seite 29 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 6 Baustufe 6.2 Sattelaufliegerplatte • Kugellager 6.9 in Lagerring 6.10 bis auf Anschlag mit einer geringen Menge Loctite einsetzen. • Montierter Lagerring Blechschr. 6.11 Sattelaufliegerplatte 6.12 aufschrauben (Schrauben noch nicht festziehen). • Anschlagschrauben 6.13 U-Scheiben 6.14,...
- Seite 30 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 7...
- Seite 31 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 7 Baustufe 7 Verkleidungsteile und Stoßstange montieren • In die Stoßstange 7.1 die Lampengehäuse 7.2 mit den Streuscheiben 7.3 (Orange), je 2 x 7.4 (Rot) und 7.5 (Klar) mittels Sekundenkleber einsetzen. • Vormontierte Stoßstange mit Schrauben 7.6, U-Scheiben 7.7 und Muttern 7.8 befestigen.
- Seite 32 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 8...
- Seite 33 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 8 Baustufe 8.1 Bordwände montieren • Von dem L-Profil 2St.164mm und 4St. 25mm ablängen. • L-Profil Teile 8.3 und 8.4 mit den Bordwänden 8.1 und 8.2 mittels Sekundenkleber zusammensetzen; dabei auf Winkeligkeit achten. • Bordwandbaugruppe auf die Aluplatte des Schwanenhalses auflegen, ausrichten und die Bohrungen zur Befestigung auf Längs-L-Profile übertragen und mit Ø...
- Seite 34 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 8...
- Seite 35 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 8 Baustufe 8.2 Ersatzräder montieren • Ersatzräder 8.6 wie in Baustufe 1.1 beschrieben vormontie- ren (ohne Lagerung). • Ersatzräder wie gezeigt mit Inbusschrauben 8.10, Distanzrohren 8.7, U-Scheiben 8.9, 8.11 und Muttern 8.12 an Halter 8.8 befestigen. Die U-Scheiben 8.9 werden dabei in das 4-Kant Rohr 8.8 eingesetzt.
- Seite 36 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 9 “R”...
- Seite 37 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Baustufe 9 Baustufe 9.1 Beplankung • Die im Bausatz mitgelieferten Beplankungsstreifen sind am einfachsten nach der Lackierung des Fahrzeugs als 7er Streifensatz aufzubringen. • Als Untergrund eignet sich dünnes doppelseitiges Klebeband, das in jedem Baumarkt erhältlich ist. Übrige Streifen und Reste “R”...
- Seite 38 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Verdrahtungsplan Zugmaschine “SZM” Verdrahtungsplan Auflieger “AL” Lenkgeber Königsbolzen Vorderwagen Ein / Aus Ladebuchse Schalter SW Ladebuchse Ch Hinterwagen 5N 1400 5N 1400...
- Seite 39 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Verdrahtungsplan für Einbau Elektronik Im nebenstehenden Verdrahtungsplan sind die RC-Komponenten von Zugmaschine und Auflieger dargestellt, um den Gesamtzusammenhang zu verdeutlichen. Kanalbelegung Pos. Kanal Empfänger in Funktion Lenkung 1. und 2. Achse SZM Auflieger Lenkung hintere Radgruppe Auflieger...
-
Seite 40: Einbau Elektronik
Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Einbau Elektronik Einbau Elektronik Einbauvorschlag der RC- Komponenten siehe Zeichnung. Die einzelnen Elemente können mit Klettband oder Doppelklebeband auf der Unterseite des Aufliegers befestigt werden. Schalter und Ladebuchse in den vorgesehenen Bohrungen montieren Antennenführungsrohr “AN” und Kabelführung “K” für die Stromversorgung des vorderen Servos längs unter der Mittelplatte befestigen. - Seite 41 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Funktionsweise der Lenkung Lenkungseinschlag im Lenkungseinschlag bei Gas Lenkungseinschlag bei Lenkungseinschlag bei Stillstand. Die Vorderräder rückwärts. Die Vorderräder Stillstand. Die Vorderräder Gas vorwärts. Die der Zugmaschine und die der Zugmaschine werden der Zugmaschine werden Vorderräder der Hinterräder des Aufliegers...
- Seite 42 Montage- und Bedienungsanleitung Schwerlast-Tiefbettauflieger 3300 Mittelplattenverbreiterung Mittelplattenverbreiterung einfahren: • Schrauben X beidseitig lösen. • Mittelplatte anheben. • Verbreiterungen bis auf Anschlag einfahren. • Mittelplatte nach unten drücken und Schrauben X festzie- hen.
- Seite 43 • Äußere Blechschrauben (14 St.) durch Blechschrauben 10.2 ersetzen • Der Schwanenhals muß für diese Variante des Fahrzeugs nach Anpassen an die Zugmaschiene durch Festziehen der hinteren Schraube 6.5 höhenfixiert werden. robbe Modellsport GmbH & Co. KG Technische Änderungen vorbehalten...
- Seite 44 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2007 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmi- gung der robbe-Modellsport GmbH & Co.KG robbe Modellsport GmbH & Co. KG Metzloserstr. 36 Telefon: 06644 / 87-0 D 36355 Grebenhain robbe-Form 40-2001 ACAH...
