Baustufe 6

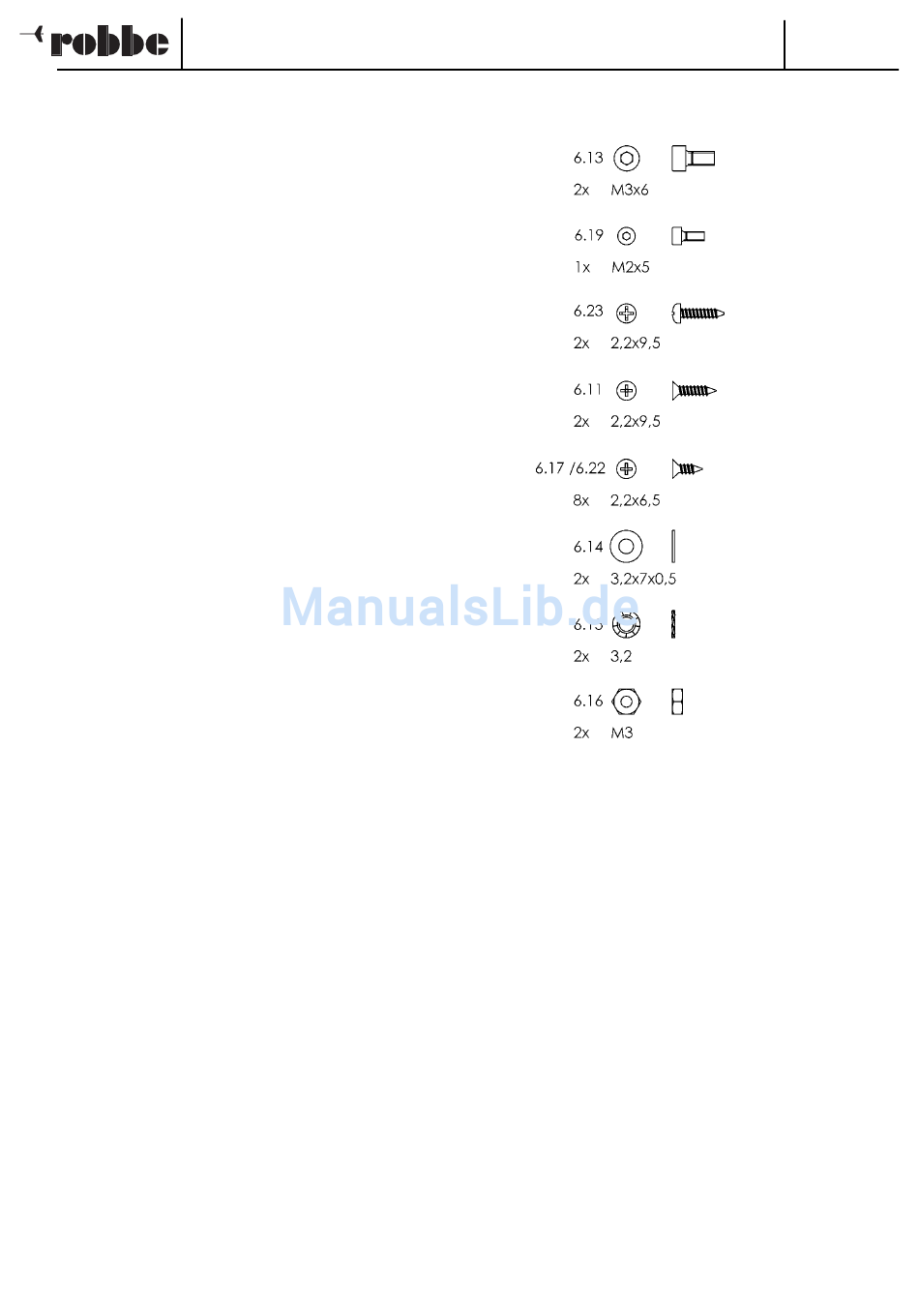

Baustufe 6.2 Sattelaufliegerplatte
• Kugellager 6.9 in Lagerring 6.10 bis auf Anschlag mit einer
geringen Menge Loctite einsetzen.
• Montierter
Lagerring
Sattelaufliegerplatte 6.12 aufschrauben (Schrauben noch
nicht festziehen).
• Anschlagschrauben
6.13
Fächerscheiben 6.15 und Muttern 6.16 in Langlöcher der
Sattelaufliegerplatte 6.12 setzen (nur leicht anziehen, um
späteres Verschieben zu ermöglichen).
• Vormontierte
Sattelaufliegerplatte
Schwanenhalses mit Blechschrauben 6.17 schrauben.
Dabei das Kugellager auf die Welle des Servotesters schie-
ben. Vor dem Festziehen aller Blechschrauben die
Leichtgängigkeit
des
Gegebenenfalls durch leichtes Verschieben der Platte bzw.
des Lagerrings die Flucht der gesamten Einheit nachjustie-
ren.
• Die Grundeinstellung (Mitte der Lenkung) kann jetzt vorge-
nommen werden. Den Servotester anschließen und auf
Mittelstellung bringen. Lenkgeber 6.18 auf Welle des
Servotesters schieben (ca. 2mm Abstand von Platte), genau
in Fahrtrichtung ausrichten und mit der Inbusschraube 6.19
gegen Verdrehen (Schraube nicht zu fest anziehen) sichern.
Die beiden Anschlagschrauben 6.13 haben die Aufgabe das
Servo vor zu großen Ausschlagimpulsen des Servotesters
zu schützen. Diese sollten in den Langlöchern der
Sattelaufliegerplatte so verschoben werden, das ein Über-
steuern des Servos bzw. das Blockieren der Steuergestänge
vermieden wird. Dass diese Schrauben bei korrekter
Einstellung etwas assymetrisch in den Langlöchern sitzen
können, ist durch die Bauart des Servotesters bedingt.
Sollte sich bei diesen Einstellarbeiten kein sauberer
Kompromiß finden lassen, kann auch der gesamte
Servotester durch Verdrehen in dem 4-Kant Profil nachju-
stiert werden.
• Nach erfolgreicher Grundeinstellung alle Befestigungen ein-
schließlich die des Servotesters festziehen.
• Vorderseite des Schwanenhalses wie gezeigt mit Winkel
6.21, Abschlußblech 6.20 und Blechschrauben 6.22 und
6.23 verschließen.
Montage- und Bedienungsanleitung
Schwerlast-Tiefbettauflieger
mit
Blechschr.
6.11
mit
U-Scheiben
auf
Winkel
Servotesters
sicherstellen.
auf
6.14,
des
29
