Baustufe 4
Baustufe 4.3 Fahrwerke und Gestänge Vorderwagen
• Von den bereits vormontierten Räderpaaren werden in die-
ser Baustufe 2x rechte und 2x linke benötigt (mit Kunststoff-
Distanzhülse 1.15 (Option)). Zur besseren Übersicht ist in
der Zeichendarstellung ein Räderpaar ausgeblendet.
• Kugelbolzen 4.45 und 4.46 wie gezeigt in Anlenkhebel ein-
schrauben (Unterschiedliche Längen beachten).
• Räderpaare in Außenrahmen montieren.

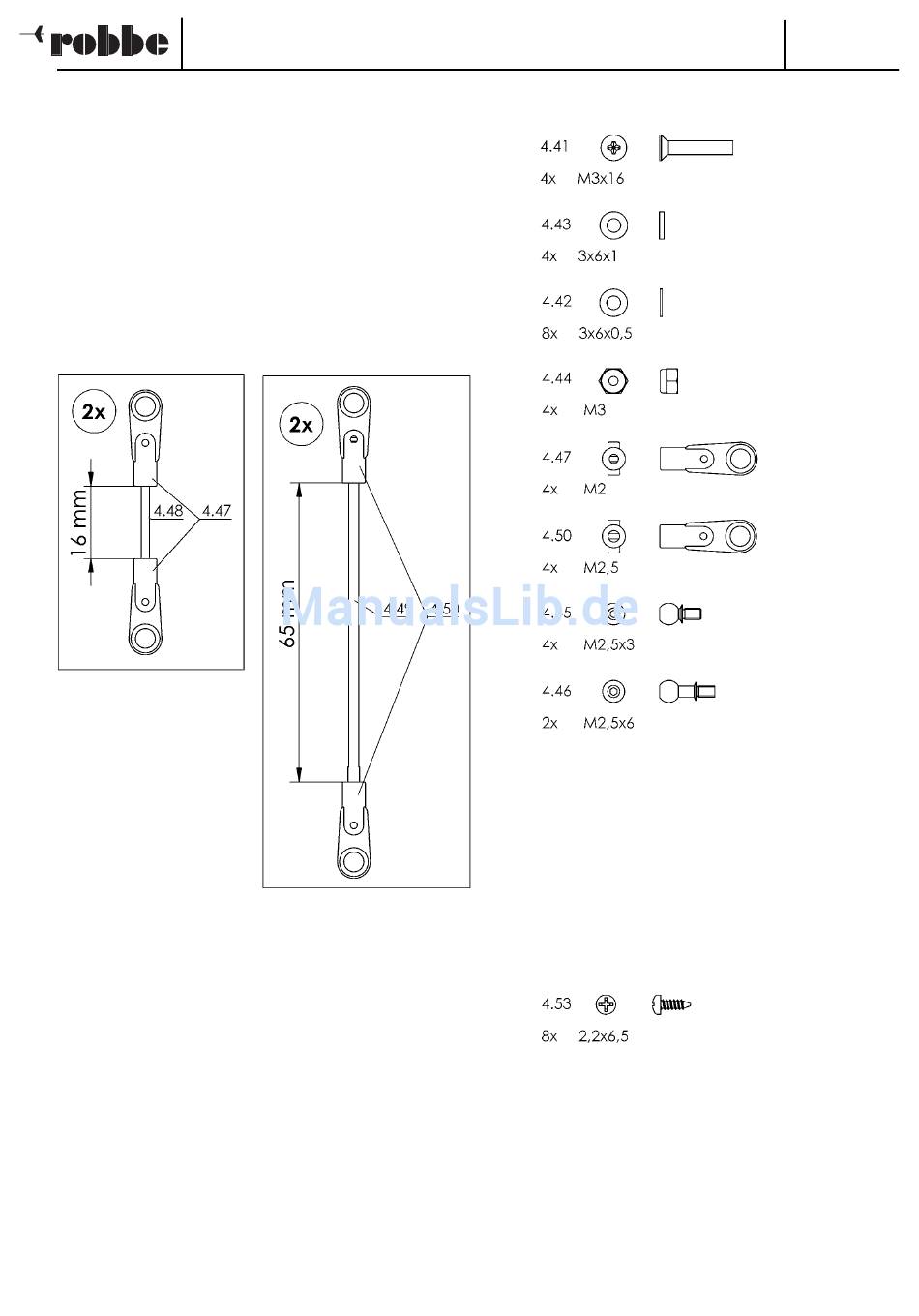

• Gestänge vormontieren (Maße und unterschiedliche
Innenbohrungen der Kugelgelenke beachten).
• Gestänge aufklipsen.
Baustufe 4.4 Unterbau Vorderwagen
Achtung:
Alle Befestigungen dieser Baugruppe nur lose anschrauben;
das festziehen der Verschraubungen erfolgt erst nach dem
Ausrichten mit dem Mittelteil.
• Längswinkel 4.51 und 4.52 auf 4-Kantrohr schrauben.
• Verbindungswinkel
4.55
Blechschrauben 4.53 befestigen.
• Querwinkel auf 4-Kant Profil schrauben.
Montage- und Bedienungsanleitung
Schwerlast-Tiefbettauflieger
an
Querwinkel
4.54
mit
21
No.
3300
