Baustufe 1
Baustufe 1.1 Reifen und Felgen vormontieren

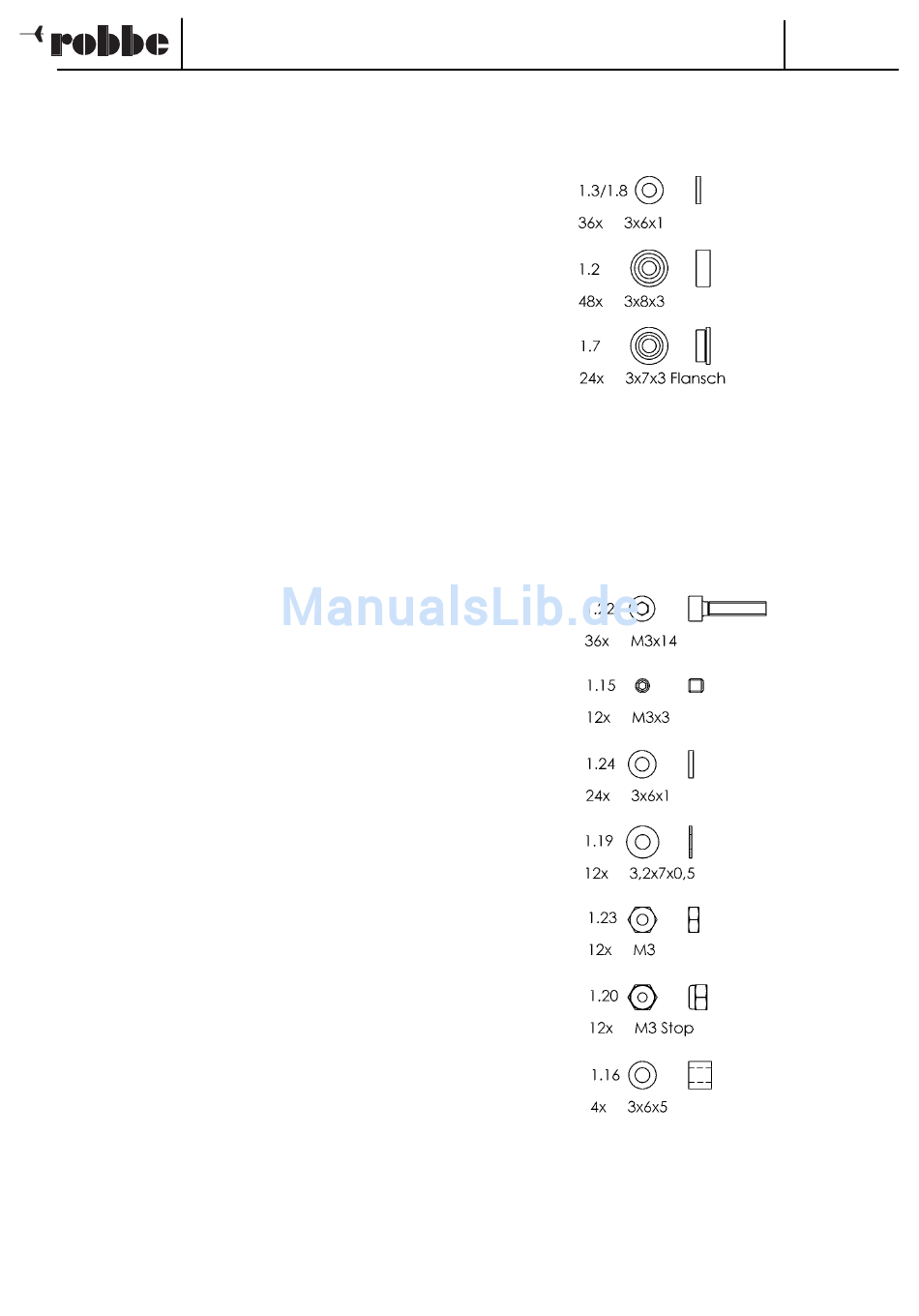

- Kugellager 1.2 mit Scheibe 1.3 in die Felgen 1.1 setzen
- Felgenzierring 1.4 von innen mit Sekundenkleber in die
Felgen einkleben.
- Die Reifen 1.5 bündig auf die Felgen aufziehen und mit
Sekundenkleber verkleben.
Baustufe 1.2 Radträger vormontieren
- Scheibe 1.8, Kugellager 1.7 mit etwas Loctite in die
Radträger 1.6 einsetzen.
- Bundbuchsen 1.9 von innen in die Radträger eindrücken.
Tip: Die Aufnahmebohrungen für die Bundbuchsen von
innen mit einem Balsamesser leicht entgraten, dies erleich-
tert das Einsetzen der Buchsen.
- Kugel 1.12 in das Kugelgelenk 1.11 eindrücken.
- Gewinde der Federwelle 1.10 vollständig in das Kugelgelenk
einschrauben (Maß beachten).
Baustufe 1.3 Räderpaare montieren
- Es werden 6 „rechte" und 6 „linke" Räderpaare montiert.
Die in der Zeichnung dargestellten Ku-Hülsen 1.16 werden
ausschliesslich für die Räderpaare des Vorderwagens benö-
tigt.
- Radaufnahmeträger 1.13 und Radträger 1.6 mittels Stift
1.14 zusammensetzen, mittig ausrichten und Stift mit
Madenschraube 1.15 festklemmen. Diese Lagerung sollte
möglichst leichgängig funktionieren, jedoch auch kein über-
mäßiges Spiel aufweisen. Gegebenenfalls Bohrung der Ku-
Buchse ebenfalls mit Balsamesser vorsichtig nacharbeiten.
- Vormontiertes Kugelgelenk mit Welle in Radaufnahmeträger
1.13 setzen. Stopmutter 1.20 vorläufig bündig bis an das
Gewindeende der Federwelle schrauben.
Mit dieser Stopmutter kann eine eventuelle spätere
Feinjustierung der Radhöhen vorgenommen werden.
- Anlenkhebel 1.21 in Radträger einrasten (ein leichter Grat an
der Nut des Hebels ist produktionsbedingt und muß unter
Umständen vorher mit einem Balsamesser oder einer klei-
nen Schlüsselfeile entfernt werden). Inbusschraube 1.22
durch Kugel des Kugelgelenks schieben und mit Mutter
1.23 befestigen. Mutter 1.23 nicht zu fest anziehen, um die
Beweglichkeit des Kugelgelenks zu gewährleisten.
- Räder wie gezeigt mit Schrauben 1.22 und Passscheiben
1.24 befestigen.
- Die Radkappen 1.25 mit Sekundenkleber auf den
Schraubenkopf kleben.
Montage- und Bedienungsanleitung
Schwerlast-Tiefbettauflieger
5
No.
3300
