Baustufe 4

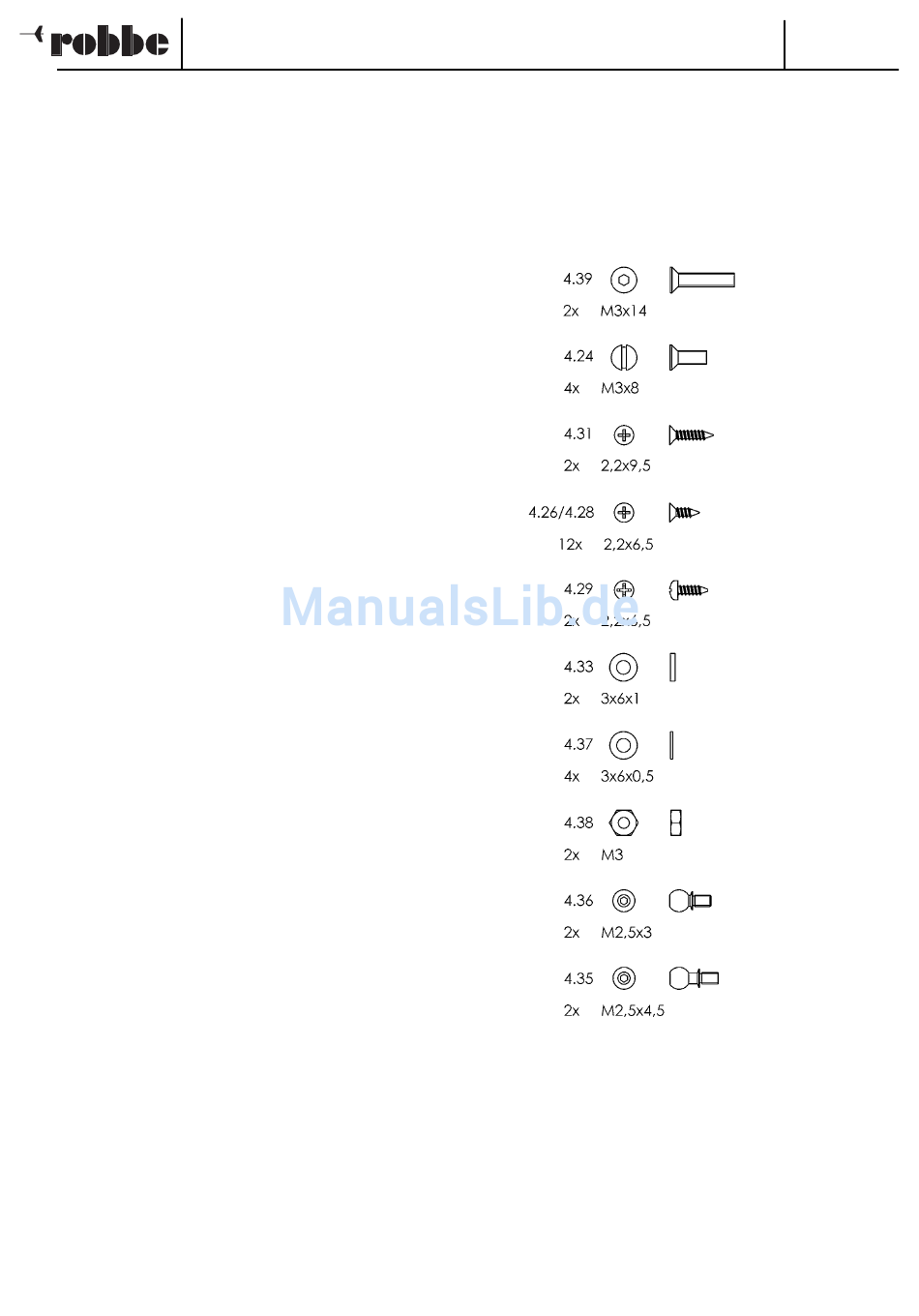

Baustufe 4.2 Außenrahmen Vorderwagen
- Gewindestange 4.21 durch 4-Kant Profil führen und beidsei-
tig vermittelnd Rahmenverstäker 4.22 gegenschrauben.
Rahmenverstärker nicht zu fest anziehen und gleichzeitig
quer verlaufende Gewinde senkrecht ausrichten.
- 2x
Längswinkel
(L+R)
Senkschrauben 4.24 an Rahmenverstärker befestigen.
- Querwinkel 4.25 mit Blechschrauben 4.26 an 4-Kant Rohr,
danach alle Außenwinkel mit Verbinder 4.27 und entspre-
chend der Zeichnung mit Blechschrauben verbinden.
Rahmen dabei ausrichten.
- Winkelhebel 4.32 mit Passscheiben 4.33, Kugellagern 4.34,
Kugelbolzen 4.35 und Kugelbolzen 4.36 spiegelbildlich vor-
montieren.
- Montierte Winkelhebel mit Schraube 4.39, Passscheiben
4.37 und Mutter 4.38 anLängswinkel montieren.
Montage- und Bedienungsanleitung
Schwerlast-Tiefbettauflieger
4.23
(Lage
beachten)
mit
19
No.
3300
