Baustufe 8
Baustufe 8.2 Ersatzräder montieren
• Ersatzräder 8.6 wie in Baustufe 1.1 beschrieben vormontie-
ren (ohne Lagerung).

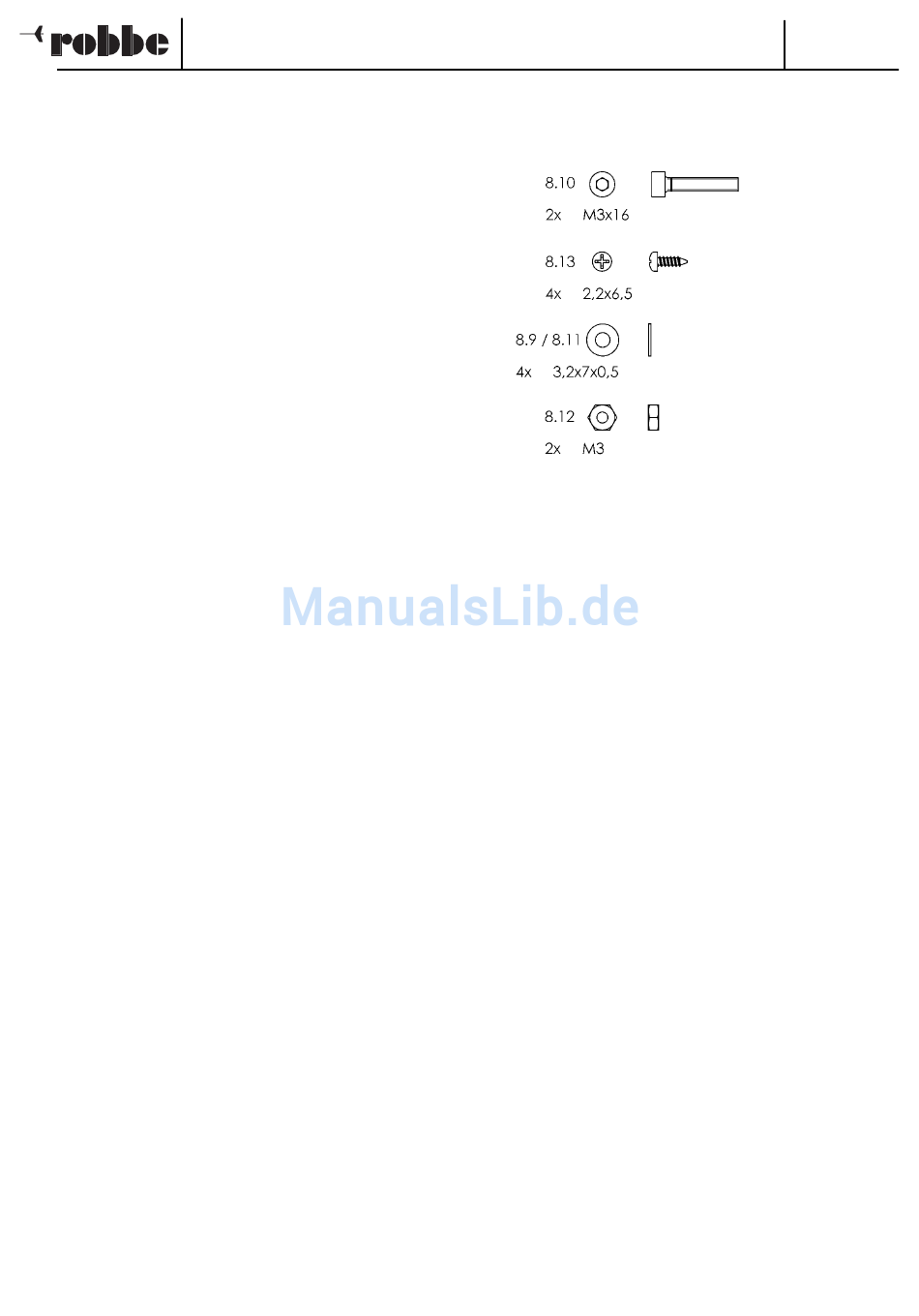

• Ersatzräder wie gezeigt mit Inbusschrauben 8.10,
Distanzrohren 8.7, U-Scheiben 8.9, 8.11 und Muttern 8.12
an Halter 8.8 befestigen. Die U-Scheiben 8.9 werden dabei
in das 4-Kant Rohr 8.8 eingesetzt. Sollten die Distanzrohre
8.7 nur schwer in die Lagersitze der Felgen passen, so ist
ein leichtes Entgraten der Kante des Lagersitzes mit einem
Balsamesser zu empfehlen.
Baustufe 8.3 Verstärkungsecken montieren
• Dreiecke (6St.) aus Frästeil ausschneiden und entgraten.
• Die 4St. vorderen (20 mm hoch) und 2St. hinteren ( 15 mm
hoch) Verstärkungsecken sollten erst nach dem eventuellen
Lackieren mit Sekundenkleber angebaut werden.
Montage- und Bedienungsanleitung
Schwerlast-Tiefbettauflieger
35
No.
3300
