LED Blinder 2 COB
Der LED Blinder kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus
ohne Controller betrieben werden.

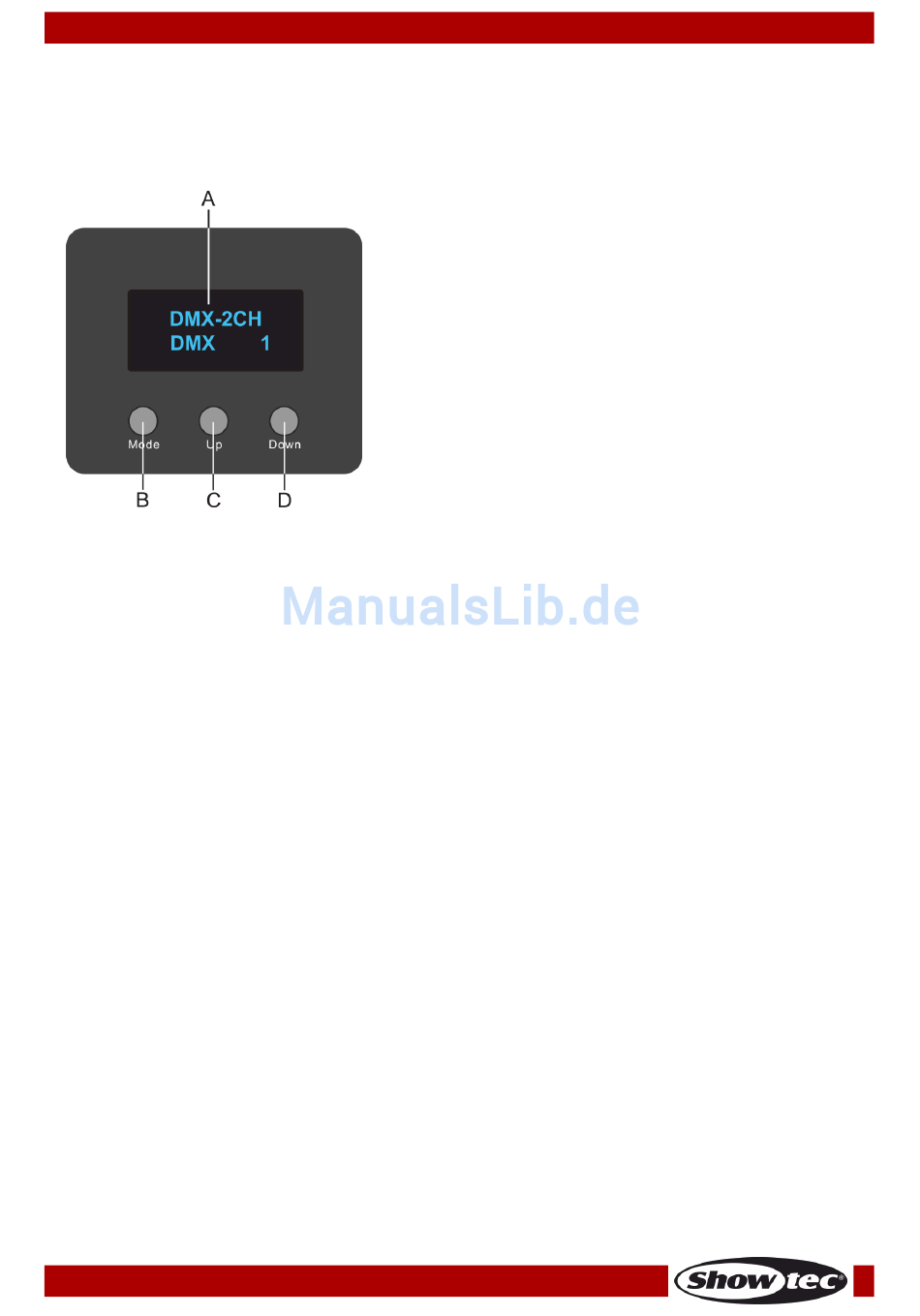

Bedienfeld

Kontrollmodus

Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)

DMX-Adresszuweisung

Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der LED Blinder vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 4 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere LED Blinder verwenden.
Daher sollte die DMX-Adresse des ersten LED Blinder 1(001) sein; die DMX-Adresse des zweiten LED Blinder
sollte 1+4=5 (005) sein; die DMX-Adresse des dritten LED Blinder sollte 5+4=9 (009) sein, etc. Stellen Sie
sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne LED Blinder korrekt angesteuert
werden kann. Wenn zwei oder mehreren LED Blinder ähnliche Adressen zugewiesen s werden, reagieren
sie entsprechend ähnlich.

Steuerung:

Nachdem Sie allen LED Blindern eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Licht-
Controller steuern.
Hinweis: Beim Einschalten erkennt der LED Blinder automatisch, ob er DMX 512-Daten empfängt.
Die „LED" des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des LED Blinders
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 30780
A) LCD-Display
B) MODE-Taste
C) UP-Taste
D) DOWN-Taste
12
Abb. 05
