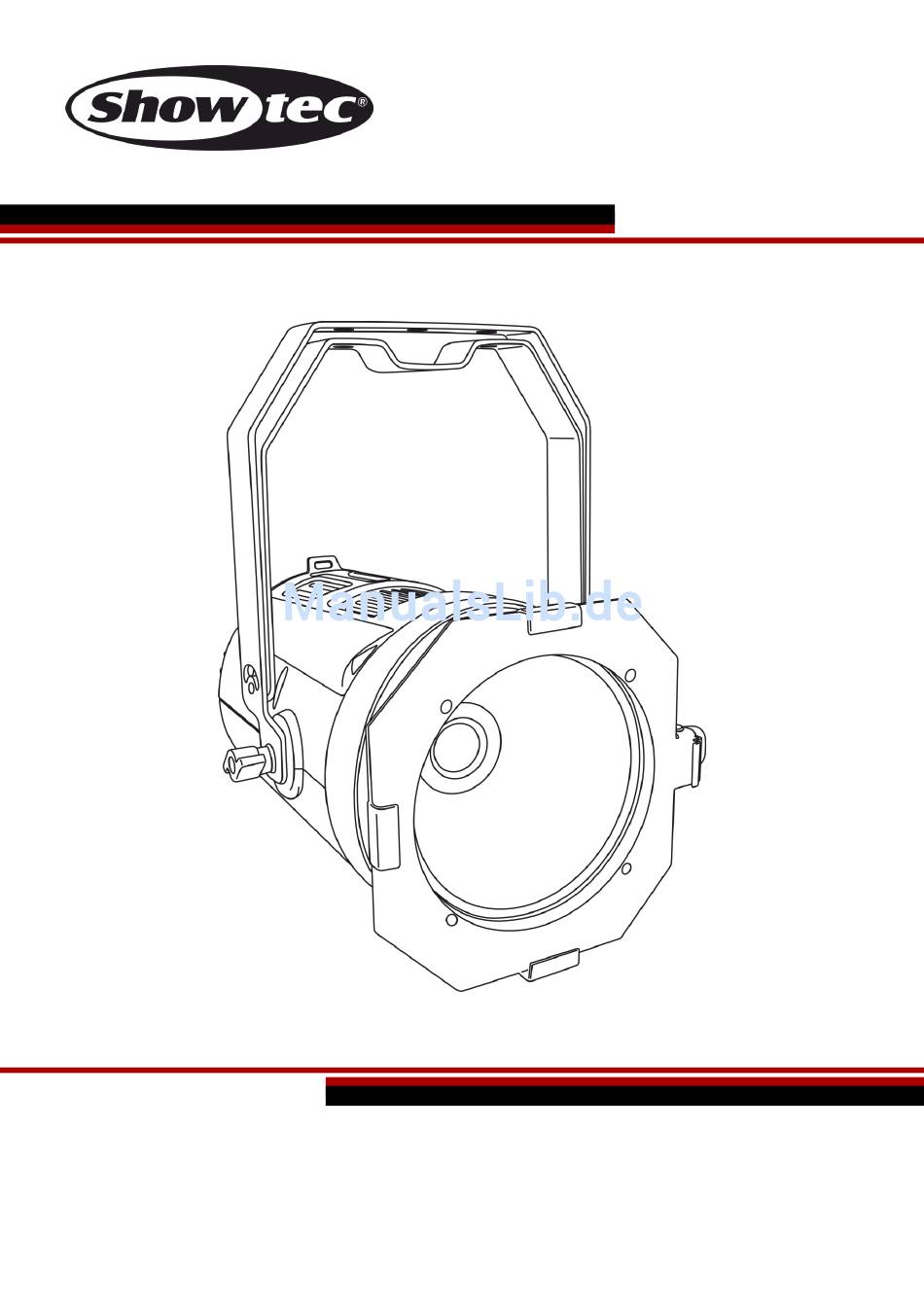

- Seite 1 HANDBUCH DEUTSCH Helios 200 COB Q4 Bestellnummer: 43715 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Helios 200 COB Q4 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Voraussichtliche Nutzungsdauer von LEDs ......................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Helios 200 COB Q4 Pro Power Netzkabel (1,5 m) Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Helios 200 COB Q4 • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Helios'. -
Seite 6: Netzanschlüsse
Helios 200 COB Q4 Der Helios kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Helios 200 COB Q4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Funktionen Der Showtec Helios 200 COB ist ein Spot aus Aluminiumguss mit RGBW-Farbmischfunktion. Mit der COB- Technologie in Kombination mit der RGBW-Farbmischung können Sie sowohl hochgradig gesättigte als auch Pastellfarben erstellen. Mit dem benutzerfreundlichen Menü auf dem 16-stelligen Display wird die Bedienung zum Kinderspiel. - Seite 9 Helios 200 COB Q4 30° Lux @ 1 - 5m 3624 Grün 6540 1717 Blau 1370 Weiß 7340 1940 FULL ON 16240 4400 2000 1180 60° Lux @ 1 - 5m 1441 Grün 2627 Blau Weiß 2761 FULL ON 6400...
-
Seite 10: Vorderseite
Helios 200 COB Q4 Vorderseite Abb. 01 01) Einstellschraube 02) Doppelte Montagehalterung 03) 1 x 200W COB RGBW Bestellnummer: 43715... -
Seite 11: Rückseite
10) DMX-Ausgang, 5-polig Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Helios 200 COB Q4. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Setup Und Betrieb
Helios 200 COB Q4 Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 13: Mehrere Helios (Dmx-Steuerung)
Helios 200 COB Q4 Mehrere Helios (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 14: Verbinden Der Geräte
Helios 200 COB Q4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Die „LED“ des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden. Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen: • Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Helios 200 COB Q4 angeschlossen. •... -
Seite 16: Menü-Übersicht
Helios 200 COB Q4 Menü-Übersicht Bestellnummer: 43715... -
Seite 17: Hauptmenü-Optionen
5. Info 6. Automodus 7. Voreingestellte Programme 8. Master/Slave-Modus Die Versionsnummer des Helios 200 COB Q4 wird nur beim Einschalten angezeigt! 1. DMX-512-Modus In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. -
Seite 18: Einstellungen
Helios 200 COB Q4 4. Einstellungen In diesem Menü können Sie die Einstellungen des Geräts manuell vornehmen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um zwischen den folgenden Menüs zu wechseln:... -
Seite 19: Dmx Synchron
Helios 200 COB Q4 4.6. DMX synchron 01) Drücken Sie UP/DOWN, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN „ON“ oder „OFF“ aus. 04) Wenn Sie „ON“ auswählen und das Gerät/die Geräte im Master/Slave-Modus betreiben, bewegen sich die Geräte selbst nach einer bestimmten Zeit weiterhin synchron. -
Seite 20: Slave-Modus
Helios 200 COB Q4 8. Slave-Modus In diesem Menü können Sie dem Gerät den Slave-Modus zuweisen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. Wenn für das Gerät nicht der Slavemodus aktiviert wird, wird es automatisch als Mastergerät behandelt. Alle Slave-Geräte kopieren die Bewegungen des Master-Geräts. Wenn Sie das Gerät in den Slavemodus versetzen, reagiert es wie das Mastergerät. -
Seite 21: Kanäle
Helios 200 COB Q4 11 Kanäle Kanal 1 - Lichtintensität (Dimmer) 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0 - -100%) Kanal 2 – Stroboskop Dimmer muss geöffnet sein 0-10 Keine Funktion 11-255 Stroboskopfrequenz, von niedrig nach hoch Kanal 3 – Pulsierendes Stroboskop Dimmer muss geöffnet sein... - Seite 22 Helios 200 COB Q4 Kanal 5 –Statischer Farbmodus / Programm-Modus 0-15 Statischer Farbmodus / Programm 1 16-31 Programm 2 32-47 Programm 3 48-63 Programm 4 64-79 Programm 5 80-95 Programm 6 96-111 Programm 7 112-127 Programm 8 128-143 Programm 9...
-
Seite 23: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Helios 200 COB Q4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 24: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 25 Helios 200 COB Q4 Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Einer oder Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel mehrere Scheinwerfer angeschlossen sind funktionieren • Geben Sie das Gerät an Ihren überhaupt nicht Hauptsicherung durchgebrannt.
- Seite 26 Helios 200 COB Q4 Bestellnummer: 43715...
-
Seite 27: Technische Daten
Helios 200 COB Q4 Technische Daten Modell: Showtec Helios 200 COB Q4 Eingangsspannung: 100-240V, 60/50Hz Leistungsaufnahme: 210W DMX-Verbindung: 30 Stk. Abmessungen: 400 x 270 x 370 mm (LxBxH) Gewicht: 4,54 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 4, 6, 11 Kanäle... -
Seite 28: Abmessungen
