- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Stage Blinder 1 LED Bestellnummer: 30784 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Stage Blinder 1 LED Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Produkts ............................. 8 Übersicht ..................................9 Installation ................................... 9 Einrichtung und Betrieb ..............................10 Steuerungsmodi ................................10... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Stage Blinder 1 LED ● Pro Power-zu-Schuko-Netzkabel (1,5 m) ● Sicherheitsring ●... - Seite 4 Stage Blinder 1 LED Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
- Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Stage Blinder 1 LED Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,8 m. ● Trennen Sie das Gerät während der Zeiträume, in denen es nicht verwendet wird, vollständig von der Stromversorgung, entweder mit einem Leistungsschalter oder, indem Sie den Stecker aus der Steckdose ziehen. -
Seite 7: Netzanschlüsse
Stage Blinder 1 LED Der Stage Blinder 1 LED kann auf dem Boden einer flachen Bühne positioniert oder mit einer Halterung an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
Stage Blinder 1 LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Produkts

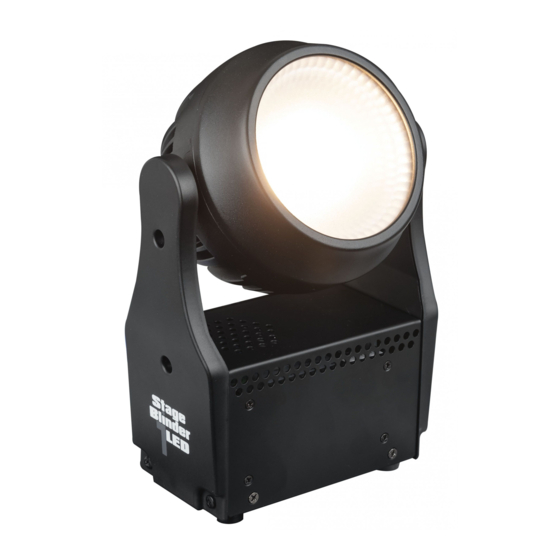

Beschreibung des Produkts Funktionen Der Showtec Stage Blinder 1 LED ist ein Publikumsblinder mit einem einzelnen Pod. Die Einheit enthält eine dual-weiße COB-LED mit 80 W und kann per DMX angesteuert werden. Er ist kompakt designt und verfügt über eine Wolframsimulation. -
Seite 10: Übersicht
07) Ventilator Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Stage Blinder 1 LED. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Einrichtung Und Betrieb
Stage Blinder 1 LED Einrichtung und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. - Seite 12 Stage Blinder 1 LED Mehrere Stage Blinder – DMX-Steuerung Abb. 02 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 30784...
-
Seite 13: Verbinden Der Geräte
Stage Blinder 1 LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Stage Blinder 1 LED Der Stage Blinder 1 LED kann sowohl mit als auch ohne Controller bedient werden. Bedienfeld A) MENU-Taste UP-Taste C) DOWN-Taste D) ENTER-Taste OLED-Display Abb. 03 DMX-Adresszuweisung Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Stage Blinder 1 LED Menü-Übersicht Bestellnummer: 30784... -
Seite 16: Hauptmenü-Optionen
Stage Blinder 1 LED Hauptmenü-Optionen Nach dem Einschalten wird ein Begrüßungsbildschirm mit dem Showtec-Logo angezeigt und direkt danach Folgendes: Nach 2 Sekunden zeigt das Display den Startbildschirm an: Der Startbildschirm zeigt die folgenden Informationen: a) Die DMX-Startadresse des Geräts b) Das Gerät ist an einen DMX-Controller angeschlossen. -
Seite 17: Dmx Address (Dmx-Adresse)
Stage Blinder 1 LED Im Hauptmenü gibt es folgenden Optionen: Drücken Sie UP/DOWN, um durchs Hauptmenü zu navigieren. Drücken Sie ENTER, um ein Untermenü aufzurufen. 1. DMX Address (DMX-Adresse) In diesem Menü können Sie dem Gerät eine DMX-Startadresse zuweisen. 01) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. Der Einstellungsbereich geht von 001 bis 512. -
Seite 18: Dmx Lost Dmx-Signalunterbrechung)
Stage Blinder 1 LED 4. DMX Lost (DMX-Signalunterbrechung) In diesem Menü können Sie festlegen, wie das Gerät reagieren soll, wenn es keine DMX-Signale mehr empfängt. 01) Wählen Sie mit UP/DOWN die gewünschte Option aus. Ihnen stehen 2 Optionen zur Verfügung: ●... -
Seite 19: Fans Speed (Ventilatorgeschwindigkeit)
Stage Blinder 1 LED 7. Fans Speed (Ventilatorgeschwindigkeit) In diesem Menü können Sie die Leistung des Ventilators anpassen. 01) Wählen Sie mit UP/DOWN die gewünschte Option aus. Ihnen stehen 3 Optionen zur Verfügung: 02) Drücken Sie ENTER, um die Auswahl zu bestätigen. -
Seite 20: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Stage Blinder 1 LED von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 21: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Stage Blinder an Ihren Showtec-Händler zurück. 03) Die Primärsicherung. Ersetzen Sie die Sicherung. 04) Wenn alles im ordnungsgemäßen Zustand zu sein scheint, verbinden Sie das Gerät wieder mit dem Netz. - Seite 22 Stage Blinder 1 LED Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung.
-
Seite 23: Technische Daten
Stage Blinder 1 LED Technische Daten Modell: Showtec Stage Blinder 1 LED Eingangsspannung: 100–240 V AC, 50/60 Hz Leistungsaufnahme: 85W max. Sicherung: T3A, 250V Abmessungen: 233 x 170 x 87 mm (L x B x H) Gewicht: 2 kg Bedienung und Programmierung... -
Seite 24: Abmessungen
Stage Blinder 1 LED Abmessungen Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.com Bestellnummer: 30784... - Seite 25 Stage Blinder 1 LED Notizen Bestellnummer: 30784...
- Seite 26 ©2019 Showtec...
