- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Phantom 280 Hybrid Bestellnummer: 40078 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom 280 Hybrid Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Funktionen ..................................7 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Phantom 280 Hybrid ● Pro Power Netzkabel (1,5 m) ● 2 Quick-Lock-Halterungen ●... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Phantom 280 Hybrid ● Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Phantoms. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 6: Netzanschlüsse
Phantom 280 Hybrid Der Phantom kann auf dem Boden einer flachen Bühne positioniert werden oder mit Schnellverschlüssen an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Phantom 280 Hybrid Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

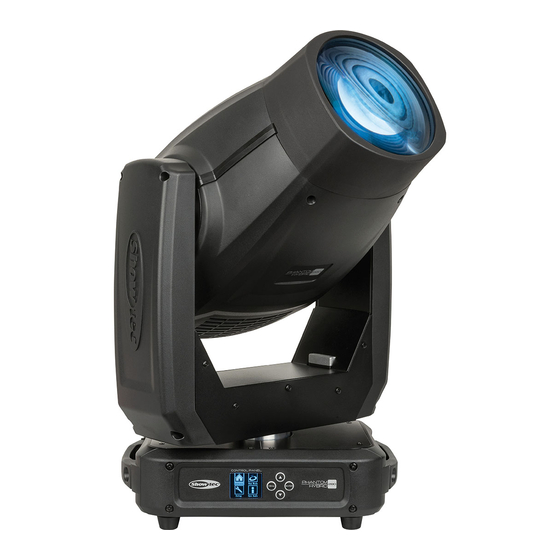

Phantom 280 Hybrid Beschreibung des Geräts Funktionen Der Phantom 280 Hybrid ist ein Moving Head mit hoher Leistung und spektakulären Effekten. ● Eingangsspannung: 100-240 V AC, 50/60 Hz (automatische Umschaltung) ● Leistungsaufnahme: 395 W ● Lichtquelle: Weiße LED mit 280 W ●... -
Seite 9: Vorderseite
Phantom 280 Hybrid Vorderseite Abb. 01 01) Linse 02) Farbdisplay und Steuerungstasten Bestellnummer: 40078... -
Seite 10: Rückseite
09) 3-poliger DMX-Ausgang (OUT) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 280 Hybrid. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Einrichtung Und Betrieb
Phantom 280 Hybrid Einrichtung und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 110 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. - Seite 12 Phantom 280 Hybrid Mehrere Phantoms (Master/Slave-Steuerung) Abb. 03 Bestellnummer: 40078...
-
Seite 13: Mehrere Phantoms (Dmx-Steuerung)
Phantom 280 Hybrid Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 80 cm Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 14: Verbinden Der Geräte
Phantom 280 Hybrid Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Phantom 280 Hybrid Der Phantom 280 Hybrid kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display UP-Taste C) ENTER-Taste D) DOWN-Taste MENU-Taste Abb. 05 Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Phantom 280 Hybrid Menü-Übersicht Bestellnummer: 40078... -
Seite 17: Hauptmenü-Optionen
Phantom 280 Hybrid Hauptmenü-Optionen DMX-Adresszuweisung DMX-512 / Master-Slave/ Auto / Musiktaktung / Manueller Modus Pan- und Tilt-Umkehrung / Displayumkehrung / Pan- und Tiltwinkel / Ventilatoren / Dimmerkurve / Farbbalance / Audioempfindlichkeit / Reset / Werkseinstellungen wiederherstellen Systeminformationen Direkt nach dem Einschalten zeigt das Gerät den aktuell aktiven Modus sowie die Pan- und Tilt- Einstellungen an. -
Seite 18: Voreingestellte Programme
Phantom 280 Hybrid Voreingestellte Programme Der Phantom verfügt über mehrere automatische Programme. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der 5 Modi aus: 1. -
Seite 19: Manueller Modus
Phantom 280 Hybrid 5. Manueller Modus 01) Drücken Sie UP/DOWN, bis das Display „MANUAL“ anzeigt. 02) Drücken Sie ENTER, um den manuellen Modus zu aktivieren. 03) Auf dem Display erscheint nun: 04) Wählen Sie mit UP/DOWN eine der folgenden Optionen aus: ●... -
Seite 20: Erweiterte Einstellungen
Phantom 280 Hybrid Erweiterte Einstellungen 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Auf dem Display erscheint: 04) Scrollen Sie mit UP/DOWN durch diese Optionen: ●... -
Seite 21: Dmx-Kanäle
Phantom 280 Hybrid DMX-Kanäle 13 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 22 Phantom 280 Hybrid Kanal 6 – Rotierendes Goborad + Gobo-Shake Durch den Schieberegler gesteuerte lineare Goboänderung. Von 128-189 und 194-255 dreht sich das Goborad gleichmäßig und erzeugt einen so genannten „Regenbogeneffekt“. Geöffnet/White 8-15 Gobo 1 16-23 Gobo 2 24-31 Gobo 3...
- Seite 23 Phantom 280 Hybrid 194-255 Drehung gegen den Uhrzeigersinn, Regenbogeneffekt, von langsam nach schnell Kanal 9 – Prisma + Rotation Keine Funktion 8-12 3-facher Prismaeffekt 13-130 Drehung im Uhrzeigersinn, 3-facher Prismaeffekt von langsam nach schnell 131-247 Drehung gegen den Uhrzeigersinn, 3-facher Prismaeffekt von langsam nach schnell...
-
Seite 24: Kanäle
Phantom 280 Hybrid 18 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 25 Phantom 280 Hybrid Kanal 9 – Rotierendes Goborad + Gobo-Shake Durch den Schieberegler gesteuerte lineare Goboänderung. Von 128-189 und 194-255 dreht sich das Goborad gleichmäßig und erzeugt einen so genannten „Regenbogeneffekt“. Geöffnet/White 8-15 Gobo 1 16-23 Gobo 2 24-31 Gobo 3...
- Seite 26 Phantom 280 Hybrid 194-255 Drehung gegen den Uhrzeigersinn, Regenbogeneffekt, von langsam nach schnell Kanal 12 – Prisma + Rotation Keine Funktion 8-12 3-facher Prismaeffekt 13-130 Drehung im Uhrzeigersinn, 3-facher Prismaeffekt von langsam nach schnell 131-247 Drehung gegen den Uhrzeigersinn, 3-facher Prismaeffekt von langsam nach schnell...
-
Seite 27: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 280 Hybrid ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 28: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Phantom 280 Hybrid Ein Gobo aus dem rotierenden Goborad auswechseln 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, die richtige Größe hat. Siehe die Abbildung unten. -
Seite 29: Orientierung Der Glasgobos
Phantom 280 Hybrid 03) Entfernen Sie die Lampenabdeckung durch Lösen der vier Schrauben (siehe Abb. 07). 04) Kippen Sie den Projektorkopf vorsichtig an, damit die kleine Metallhalterung leichter herausrutschen kann. 05) Drehen Sie das Goborad so, dass das Gobo, das Sie auswechseln wollen, sich oben befindet. -
Seite 30: Rotierendes Goborad + Statisches Goborad + Farbrad
Phantom 280 Hybrid Rotierendes Goborad + Statisches Goborad + Farbrad Rotierendes Goborad Statisches Goborad Farbrad Abb. 09 Bestellnummer: 40078... -
Seite 31: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 26 für nähere Informationen zum Auswechseln der Sicherung. - Seite 32 Phantom 280 Hybrid Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 33: Technische Daten
Phantom 280 Hybrid Technische Daten Modell: Showtec Phantom 280 Hybrid Eingangsspannung: 100-240 V AC, 50/60 Hz (automatische Umschaltung) Leistungsaufnahme: 395 W DMX-Verbindung: 30pcs Sicherung: F7AL/250V Abmessungen: 367 x 211 x 610 mm (LxBxH) Gewicht: 19,14 kg Bedienung und Programmierung: Ausgabepole:... -
Seite 34: Abmessungen
Phantom 280 Hybrid Abmessungen Bestellnummer: 40078... - Seite 35 Phantom 280 Hybrid Bestellnummer: 40078...
- Seite 36 ©2019 Showtec...
