HANDBUCH
DEUTSCH
Compact Blinder 2
V1
Bestellnummer: 30605
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SHOWTEC Compact Blinder 2

  • Seite 1 HANDBUCH DEUTSCH Compact Blinder 2 Bestellnummer: 30605 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
  • Seite 2: Inhaltsverzeichnis

    Compact Blinder 2 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Installation der Leuchte ...............................
  • Seite 3: Warnung

    Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang:  Compact Blinder 2 von Showtec mit Schuko-Netzkabel (1,5 m)  Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ...
  • Seite 4  Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler.  Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
  • Seite 5: Bestimmungsgemäßer Gebrauch

    Compact Blinder 2  Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.  Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden.
  • Seite 6: Netzanschlüsse

    Compact Blinder 2 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER...
  • Seite 7: Rückgabe

    Compact Blinder 2 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung.
  • Seite 8: Beschreibung Des Geräts

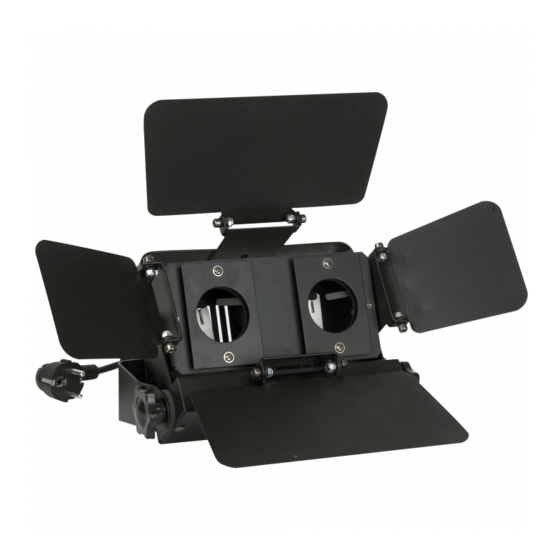

    Compact Blinder 2 Beschreibung des Geräts Funktionen Der Compact Blinder 2 ist ein Blinder-System von Showtec.  Eingangsspannung: 240V AC, 50Hz  Leistungsaufnahme: 430W  Lichtquelle: 2 x GY5.3 120V/250W (nicht enthalten)  Gehäuse: Metall & flammfester Kunststoff  Farbe: Schwarz ...
  • Seite 9: Rückseite

    Compact Blinder 2 Rückseite Abb. 02 06) Erde 07) Sicherung F5L/250V Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.
  • Seite 10: Installation Der Leuchte

    Compact Blinder 2 Installation der Leuchte Der Compact Blinder 2 benötigt die Osram Projektionslampe ENH GY5.3 mit 250W (Bestellnummer 80808O),wie sie von allen geläufigen Herstellern angeboten wird. Verwenden Sie ausschließlich geeignete Lampen. In Zukunft werden eventuell neue Versionen angeboten, die andere Lampen verwenden. Beachten Sie dafür das Etikett mit den technischen Daten.
  • Seite 11: Setup Und Betrieb

    Compact Blinder 2 Abb. 05 Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt.
  • Seite 12: Wartung

    04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Compact Blinder 2 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich.
  • Seite 13: Fehlersuche

    Netz. 05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Problem Mögliche Ursache(n) Lösung...
  • Seite 14: Technische Daten

    Compact Blinder 2 Technische Daten Modell: Showtec Compact Blinder 2 Eingangsspannung: 240V AC, 50Hz Leistungsaufnahme: 430W Sicherung: F5L/250V Abmessungen: 420 x 70 x 350 mm (LxBxH) Gewicht: 2,7 kg Geeignete Lampenmodelle*: 80808O – Osram Projektionslampe ENH GY5.3 Elektromechanische Effekte: Lichtquelle: 2 x GY5.3 120V/250W (nicht enthalten)
  • Seite 15: Abmessungen

    Compact Blinder 2 Abmessungen Bestellnummer: 30605...
  • Seite 16: Notizen

    Compact Blinder 2 Notizen Bestellnummer: 30605...
  • Seite 17 Compact Blinder 2 Bestellnummer: 30605...
  • Seite 18 ©2017 Showtec...
