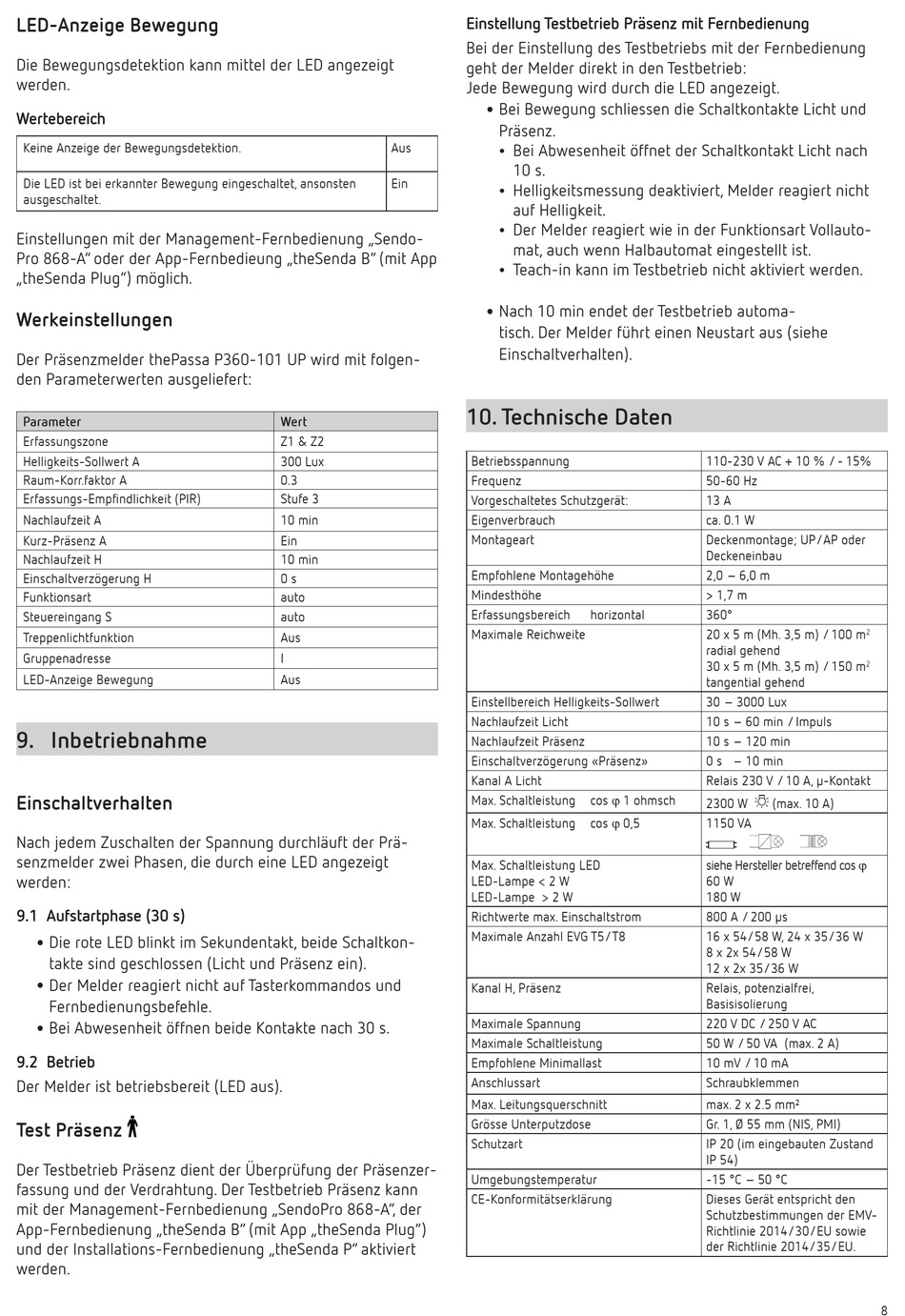

LED-Anzeige Bewegung
Die Bewegungsdetektion kann mittel der LED angezeigt
werden.
Wertebereich
Keine Anzeige der Bewegungsdetektion.
Die LED ist bei erkannter Bewegung eingeschaltet, ansonsten
ausgeschaltet.
Einstellungen mit der Management-Fernbedienung „Sendo-
Pro 868-A" oder der App-Fernbedieung „theSenda B" (mit App
„theSenda Plug") möglich.
Werkeinstellungen
Der Präsenzmelder thePassa P360-101 UP wird mit folgen-
den Parameterwerten ausgeliefert:
Parameter
Erfassungszone
Helligkeits-Sollwert A
Raum-Korr.faktor A
Erfassungs-Empfindlichkeit (PIR)
Nachlaufzeit A
Kurz-Präsenz A
Nachlaufzeit H
Einschaltverzögerung H
Funktionsart
Steuereingang S
Treppenlichtfunktion
Gruppenadresse
LED-Anzeige Bewegung
9. Inbetriebnahme
Einschaltverhalten
Nach jedem Zuschalten der Spannung durchläuft der Prä-
senzmelder zwei Phasen, die durch eine LED angezeigt
werden:
9.1 Aufstartphase (30 s)
•
Die rote LED blinkt im Sekundentakt, beide Schaltkon-
takte sind geschlossen (Licht und Präsenz ein).
•
Der Melder reagiert nicht auf Tasterkommandos und
Fernbedienungsbefehle.
•
Bei Abwesenheit öffnen beide Kontakte nach 30 s.
9.2 Betrieb
Der Melder ist betriebsbereit (LED aus).
Test Präsenz
Der Testbetrieb Präsenz dient der Überprüfung der Präsenzer-
fassung und der Verdrahtung. Der Testbetrieb Präsenz kann
mit der Management-Fernbedienung „SendoPro 868-A", der
App-Fernbedienung „theSenda B" (mit App „theSenda Plug")
und der Installations-Fernbedienung „theSenda P" aktiviert
werden.
Aus
Ein
Wert
Z1 & Z2
300 Lux
0.3
Stufe 3
10 min
Ein
10 min
0 s
auto
auto
Aus
I
Aus
Einstellung Testbetrieb Präsenz mit Fernbedienung
Bei der Einstellung des Testbetriebs mit der Fernbedienung
geht der Melder direkt in den Testbetrieb:
Jede Bewegung wird durch die LED angezeigt.
•
Bei Bewegung schliessen die Schaltkontakte Licht und
Präsenz.
Bei Abwesenheit öffnet der Schaltkontakt Licht nach
y
¾
10 s.
Helligkeitsmessung deaktiviert, Melder reagiert nicht
y
¾
auf Helligkeit.
Der Melder reagiert wie in der Funktionsart Vollauto-
y
¾
mat, auch wenn Halbautomat eingestellt ist.
Teach-in kann im Testbetrieb nicht aktiviert werden.
y
¾
•
Nach 10 min endet der Testbetrieb automa-
tisch. Der Melder führt einen Neustart aus (siehe
Einschaltverhalten).
10. Technische Daten
Betriebsspannung
Frequenz
Vorgeschaltetes Schutzgerät:
Eigenverbrauch
Montageart
Empfohlene Montagehöhe
Mindesthöhe
Erfassungsbereich
horizontal
Maximale Reichweite
Einstellbereich Helligkeits-Sollwert
Nachlaufzeit Licht
Nachlaufzeit Präsenz
Einschaltverzögerung «Präsenz»
Kanal A Licht
Max. Schaltleistung
cos j 1 ohmsch
Max. Schaltleistung
cos j 0,5
Max. Schaltleistung LED
LED-Lampe < 2 W
LED-Lampe > 2 W
Richtwerte max. Einschaltstrom
Maximale Anzahl EVG T5/T8
Kanal H, Präsenz
Maximale Spannung
Maximale Schaltleistung
Empfohlene Minimallast
Anschlussart
Max. Leitungsquerschnitt
Grösse Unterputzdose
Schutzart
Umgebungstemperatur
CE-Konformitätserklärung
110-230 V AC + 10 % / - 15%
50-60 Hz
13 A
ca. 0.1 W
Deckenmontage; UP/AP oder
Deckeneinbau
2,0 – 6,0 m
> 1,7 m
360°
20 x 5 m (Mh. 3,5 m) / 100 m
2
radial gehend
30 x 5 m (Mh. 3,5 m) / 150 m
2
tangential gehend
30 – 3000 Lux
10 s – 60 min / Impuls
10 s – 120 min
0 s – 10 min
Relais 230 V / 10 A, µ-Kontakt
2300 W
(max. 10 A)
1150 VA
siehe Hersteller betreffend cos j
60 W
180 W
800 A / 200 µs
16 x 54/58 W, 24 x 35/36 W
8 x 2x 54/58 W
12 x 2x 35/36 W
Relais, potenzialfrei,
Basisisolierung
220 V DC / 250 V AC
50 W / 50 VA (max. 2 A)
10 mV / 10 mA
Schraubklemmen
max. 2 x 2.5 mm²
Gr. 1, Ø 55 mm (NIS, PMI)
IP 20 (im eingebauten Zustand
IP 54)
-15 °C – 50 °C
Dieses Gerät entspricht den
Schutzbestimmungen der EMV-
Richtlinie 2014/30/EU sowie
der Richtlinie 2014/35/EU.
