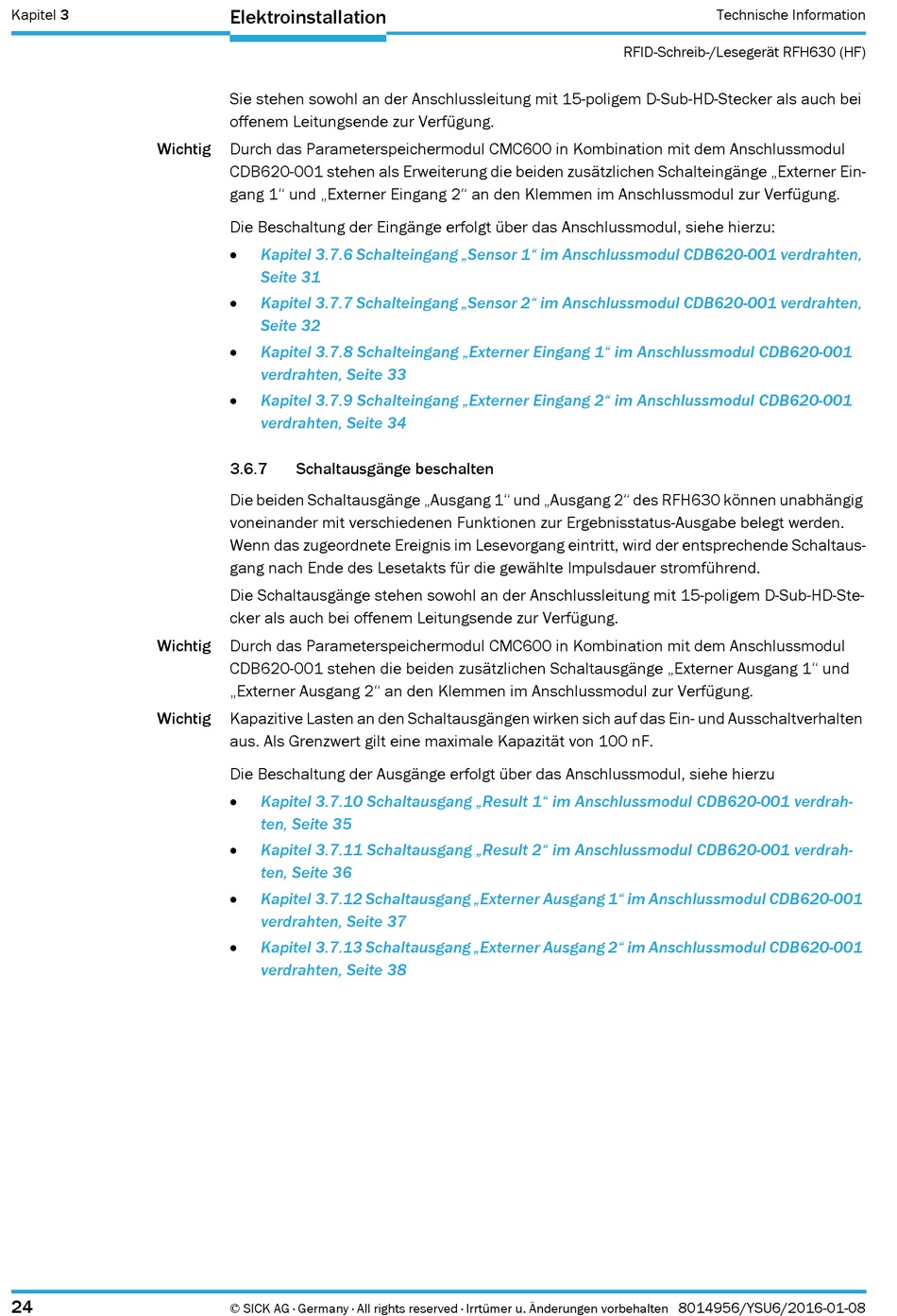

SICK RFH630 Technische Information Seite 24

Kapitel 3
Wichtig
Wichtig
Wichtig
24
Elektroinstallation
Sie stehen sowohl an der Anschlussleitung mit 15-poligem D-Sub-HD-Stecker als auch bei
offenem Leitungsende zur Verfügung.
Durch das Parameterspeichermodul CMC600 in Kombination mit dem Anschlussmodul
CDB620-001 stehen als Erweiterung die beiden zusätzlichen Schalteingänge „Externer Ein-
gang 1" und „Externer Eingang 2" an den Klemmen im Anschlussmodul zur Verfügung.
Die Beschaltung der Eingänge erfolgt über das Anschlussmodul, siehe hierzu:

Kapitel 3.7.6 Schalteingang „Sensor 1" im Anschlussmodul CDB620-001 verdrahten,
Seite 31

Kapitel 3.7.7 Schalteingang „Sensor 2" im Anschlussmodul CDB620-001 verdrahten,
Seite 32

Kapitel 3.7.8 Schalteingang „Externer Eingang 1" im Anschlussmodul CDB620-001
verdrahten, Seite 33

Kapitel 3.7.9 Schalteingang „Externer Eingang 2" im Anschlussmodul CDB620-001
verdrahten, Seite 34
3.6.7 Schaltausgänge beschalten
Die beiden Schaltausgänge „Ausgang 1" und „Ausgang 2" des RFH630 können unabhängig
voneinander mit verschiedenen Funktionen zur Ergebnisstatus-Ausgabe belegt werden.
Wenn das zugeordnete Ereignis im Lesevorgang eintritt, wird der entsprechende Schaltaus-
gang nach Ende des Lesetakts für die gewählte Impulsdauer stromführend.
Die Schaltausgänge stehen sowohl an der Anschlussleitung mit 15-poligem D-Sub-HD-Ste-
cker als auch bei offenem Leitungsende zur Verfügung.
Durch das Parameterspeichermodul CMC600 in Kombination mit dem Anschlussmodul
CDB620-001 stehen die beiden zusätzlichen Schaltausgänge „Externer Ausgang 1" und
„Externer Ausgang 2" an den Klemmen im Anschlussmodul zur Verfügung.
Kapazitive Lasten an den Schaltausgängen wirken sich auf das Ein- und Ausschaltverhalten
aus. Als Grenzwert gilt eine maximale Kapazität von 100 nF.
Die Beschaltung der Ausgänge erfolgt über das Anschlussmodul, siehe hierzu

Kapitel 3.7.10 Schaltausgang „Result 1" im Anschlussmodul CDB620-001 verdrah-
ten, Seite 35

Kapitel 3.7.11 Schaltausgang „Result 2" im Anschlussmodul CDB620-001 verdrah-
ten, Seite 36

Kapitel 3.7.12 Schaltausgang „Externer Ausgang 1" im Anschlussmodul CDB620-001
verdrahten, Seite 37

Kapitel 3.7.13 Schaltausgang „Externer Ausgang 2" im Anschlussmodul CDB620-001
verdrahten, Seite 38
