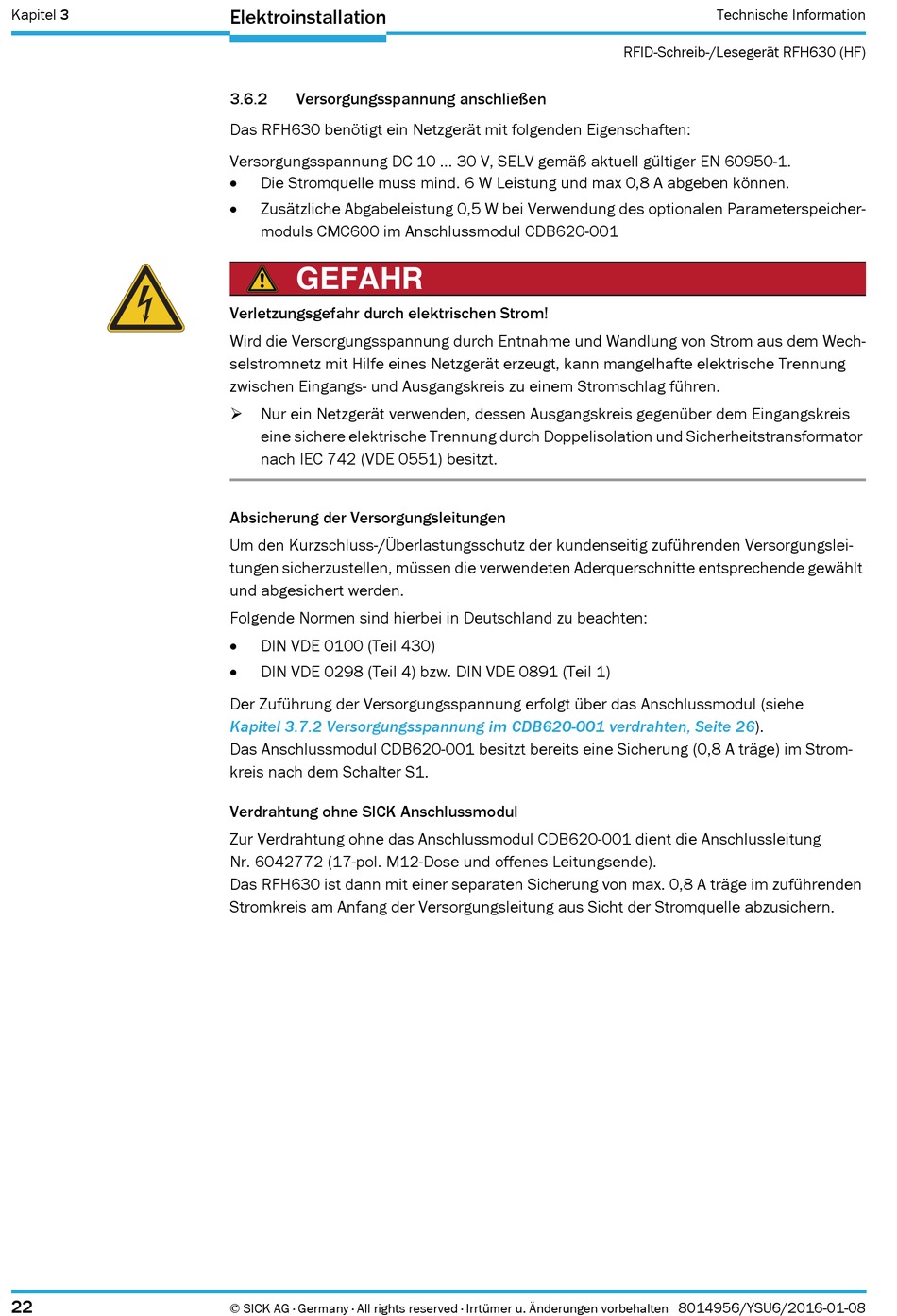

3.6.2 Versorgungsspannung anschließen
Das RFH630 benötigt ein Netzgerät mit folgenden Eigenschaften:
Versorgungsspannung DC 10 ... 30 V, SELV gemäß aktuell gültiger EN 60950-1.

Die Stromquelle muss mind. 6 W Leistung und max 0,8 A abgeben können.

Zusätzliche Abgabeleistung 0,5 W bei Verwendung des optionalen Parameterspeicher-
moduls CMC600 im Anschlussmodul CDB620-001
GEFAHR
Verletzungsgefahr durch elektrischen Strom!
Wird die Versorgungsspannung durch Entnahme und Wandlung von Strom aus dem Wech-
selstromnetz mit Hilfe eines Netzgerät erzeugt, kann mangelhafte elektrische Trennung
zwischen Eingangs- und Ausgangskreis zu einem Stromschlag führen.
 Nur ein Netzgerät verwenden, dessen Ausgangskreis gegenüber dem Eingangskreis
eine sichere elektrische Trennung durch Doppelisolation und Sicherheitstransformator
nach IEC 742 (VDE 0551) besitzt.
Absicherung der Versorgungsleitungen
Um den Kurzschluss-/Überlastungsschutz der kundenseitig zuführenden Versorgungslei-
tungen sicherzustellen, müssen die verwendeten Aderquerschnitte entsprechende gewählt
und abgesichert werden.
Folgende Normen sind hierbei in Deutschland zu beachten:

DIN VDE 0100 (Teil 430)

DIN VDE 0298 (Teil 4) bzw. DIN VDE 0891 (Teil 1)
Der Zuführung der Versorgungsspannung erfolgt über das Anschlussmodul (siehe
Kapitel 3.7.2 Versorgungsspannung im CDB620-001 verdrahten, Seite
Das Anschlussmodul CDB620-001 besitzt bereits eine Sicherung (0,8 A träge) im Strom-
kreis nach dem Schalter S1.
Verdrahtung ohne SICK Anschlussmodul
Zur Verdrahtung ohne das Anschlussmodul CDB620-001 dient die Anschlussleitung
Nr. 6042772 (17-pol. M12-Dose und offenes Leitungsende).
Das RFH630 ist dann mit einer separaten Sicherung von max. 0,8 A träge im zuführenden
Stromkreis am Anfang der Versorgungsleitung aus Sicht der Stromquelle abzusichern.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Technische Information
RFID-Schreib-/Lesegerät RFH630 (HF)
26).
