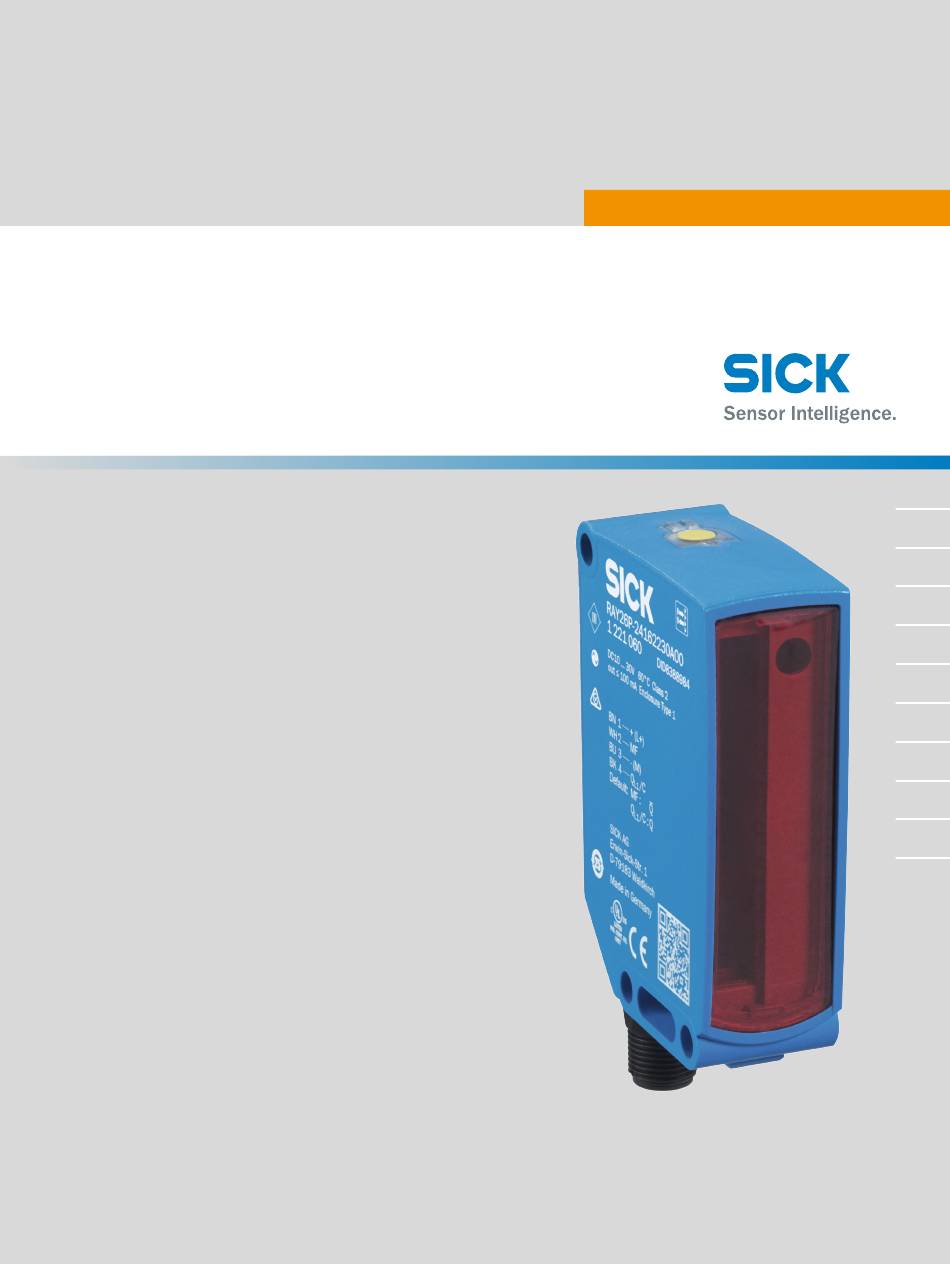

- Seite 1 O P E R A T I N G I N S T R U C T I O N S RAY26 MultiTask photoelectric sensors...
- Seite 2 B E T R I E B S A N L E I T U N G RAY26 MultiTask-Sensoren...
-
Seite 3: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. 2006/42/EC SAFETY 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... - Seite 4 B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 5: Inhaltsverzeichnis
Demontage und Entsorgung..............Wartung..................... Technische Daten..................12.1 Maßzeichnung................Anhang...................... 13.1 Konformitäten und Zertifikate..........8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... - Seite 6 B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 7: Allgemeine Sicherheitshinweise
Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐ ■ zyklus der Lichtschranke benötigt werden. 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... -
Seite 8: Hinweise Zur Ul Zulassung
Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK... -
Seite 9: Bestimmungsgemäße Verwendung
Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐ spruch gegenüber der SICK AG. 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... -
Seite 10: Betriebs- Und Statusanzeigen
BluePilot blau: Verschmutzungsanzeige im Run-Betrieb Teach-in-Taste LED gelb: Status Lichtempfang LED grün: Versorgungsspannung aktiv B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Montage
RAY26P-XXXXX1 (MDO ≥ 1 MM), RAY26P-XXXXX3 (MDO ≥ 3 MM): Empfohlene Installationsposition: zwischen Förderbändern oder Förderrollen 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... -
Seite 12: Elektrische Installation
3 = BU 4 = BK 4 = BK 0,14 mm 0,14 mm AWG26 AWG26 B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten... - Seite 13 Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten...
- Seite 14 + (L+) + (L+) Alarm (≤ 100 mA) Alarm Alarm ‒ (M) ‒ (M) B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 15: Inbetriebnahme
INBETRIEBNAHME Inbetriebnahme Ausrichtung Abbildung 1: Ausrichtung 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... - Seite 16 Empfehlung: Die Anpassung der Höhe (1) muss von der Anpassung des Winkels (2) getrennt sein. Abbildung 3: (2) Abbildung 2: (1) B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 17 Drehen Sie den Sensor ein wenig nach oben. Das Lichtband befindet sich ca. 20 mm über dem Förderband. 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten...
- Seite 18 Legen Sie die Ware nacheinander an den Förderbandkanten und in der Mitte auf das Band, um die zuverlässige Erkennung an drei Stellen zu überprüfen. B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK...
-
Seite 19: Die Einsatzbedingungen Prüfen
Abbildung 6: RAY26P-xxxxx3 Schaltabstand Abbildung 5: RAY26P-xxxxx1 PL80A PL80A PL81 PL40A PL100 PL30A P250F 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... - Seite 20 PL81 PL81 PL100 PL100 Kleinstes detektierbares Objekt (MDO) Einstellung des Schaltabstands: 1...3 sec. B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 21: Förderbandausblendung
Objekt A im Lichtband befindet. Im Anschluss steht der gesamte Bereich wieder zur Detektion zur Verfügung. Förderbandausblendung über IO-Link RAY26P-xxxxx3 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... -
Seite 22: Anzeige Von Verschmutzung Im Run-Betrieb
Reflektor RAY26 ist nicht erforder‐ auf Beschädigungen prü‐ lich. fen. B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten... - Seite 23 INBETRIEBNAHME 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten...
-
Seite 24: Prozessdatenstruktur
Bit 1 / Datentyp / Boolean Bit 2 ... 15 / Beschreibung/Datentyp [empty] B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 25: Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die Funktion des Sensors nicht mehr gegeben ist. 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... - Seite 26 Spannungsversorgung ohne Unterbrechungen Sensor ist defekt Wenn Spannungsversorgung in Ordnung ist, dann Sensor austauschen B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 27: Demontage Und Entsorgung
Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... -
Seite 28: Wartung
Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und technische Daten stellen keine Garantieerklärung dar. B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK Irrtümer und Änderungen vorbehalten... - Seite 29 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten...
-
Seite 30: Technische Daten
Kondensation auf der Frontscheibe des Sensors und auf dem Reflektor vermeiden. Zulässige Temperaturänderung nach dem Teach-in: ±20 K B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK... -
Seite 31: Maßzeichnung
Abbildung 15: RAY26P-xxxxx1 Mitte Optikachse Befestigungsbohrung Ø 5,2 mm Anschluss Anzeige- und Einstellelemente 8022178.1COX /2021-11-04 | SICK B E T R I E B S A N L E I T U N G | RAY26 Irrtümer und Änderungen vorbehalten... -
Seite 32: Anhang
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“). B E T R I E B S A N L E I T U N G | RAY26 8022178.1COX /2021-11-04 | SICK... - Seite 121 I S T R U Z I O N I P E R L ’ U S O RAY26 Sensori MultiTask...
- Seite 151 取 扱 説 明 書 RAY26 マルチタスクセンサ...
- Seite 209 M A N U A L D E I N S T R U Ç Õ E S RAY26 Sensores MultiTask...
- Seite 267 操 作 指 南 RAY26 多任务传感器...
- Seite 269 8022178.1COX /2021-11-04 | SICK 操 作 指 南 | RAY26 如有更改，恕不另行通知...
- Seite 271 8022178.1COX /2021-11-04 | SICK 操 作 指 南 | RAY26 如有更改，恕不另行通知...
- Seite 278 Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) + (L+) + (L+) Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) 操 作 指 南 | RAY26 8022178.1COX /2021-11-04 | SICK 如有更改，恕不另行通知...
- Seite 279 电气安装 表格 85: Alarm + (L+) + (L+) Alarm (≤ 100 mA) Alarm Alarm ‒ (M) ‒ (M) 8022178.1COX /2021-11-04 | SICK 操 作 指 南 | RAY26 如有更改，恕不另行通知...
-
Seite 287: 流程数据结构
0 个字节：位 15... 8 1 个字节：位 7... 0 位 0 / 数据类型 / 布尔值 位 1 / 数据类型 / 布尔值 位 2 ... 15 / 说明 / 数据类型 [空] 8022178.1COX /2021-11-04 | SICK 操 作 指 南 | RAY26 如有更改，恕不另行通知... - Seite 292 操 作 指 南 | RAY26 8022178.1COX /2021-11-04 | SICK 如有更改，恕不另行通知...
-
Seite 294: 尺寸图
