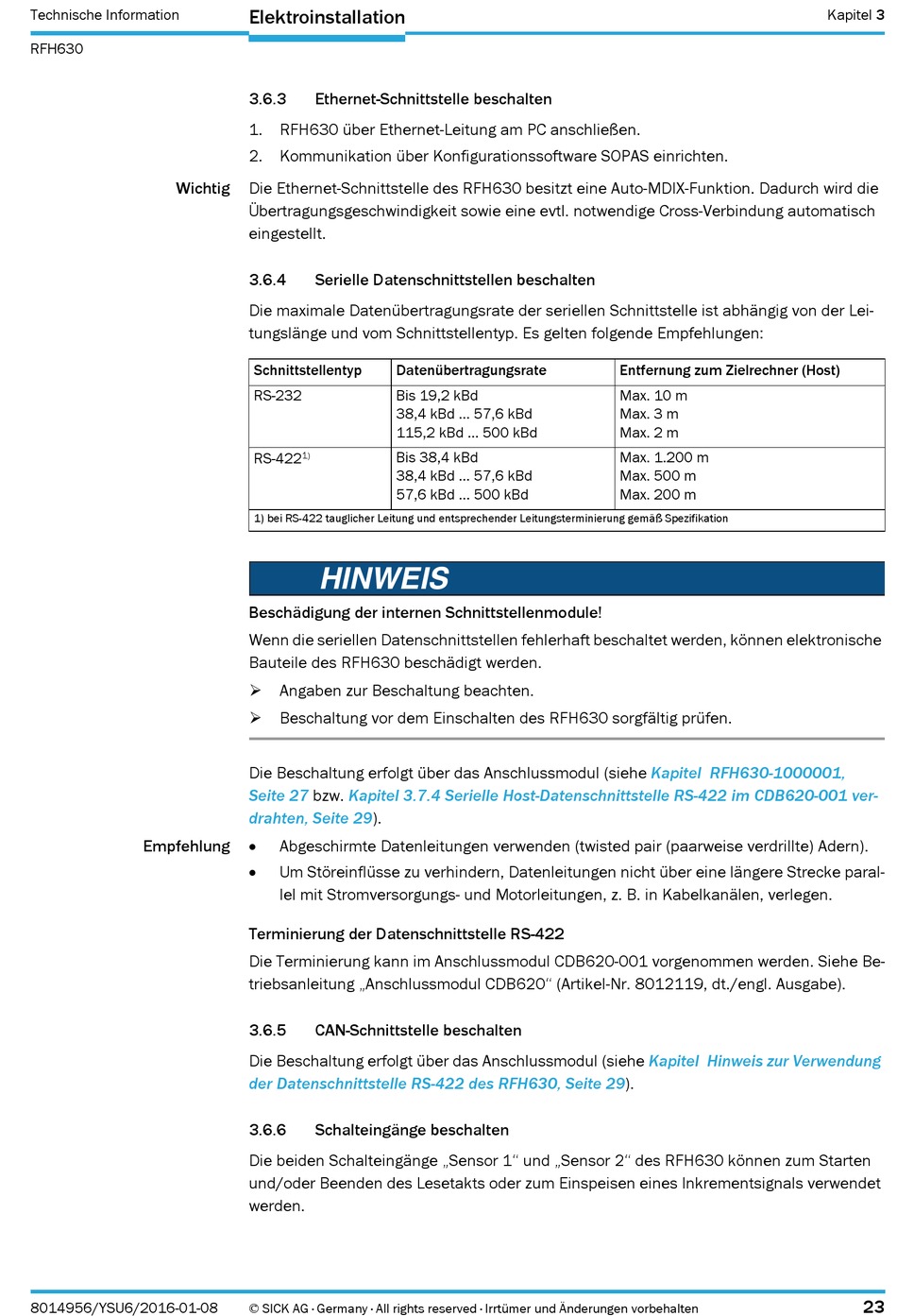

Elektroinstallation
3.6.3 Ethernet-Schnittstelle beschalten
1. RFH630 über Ethernet-Leitung am PC anschließen.
2. Kommunikation über Konfigurationssoftware SOPAS einrichten.
Die Ethernet-Schnittstelle des RFH630 besitzt eine Auto-MDIX-Funktion. Dadurch wird die
Übertragungsgeschwindigkeit sowie eine evtl. notwendige Cross-Verbindung automatisch
eingestellt.
3.6.4 Serielle Datenschnittstellen beschalten
Die maximale Datenübertragungsrate der seriellen Schnittstelle ist abhängig von der Lei-
tungslänge und vom Schnittstellentyp. Es gelten folgende Empfehlungen:
Schnittstellentyp Datenübertragungsrate
RS-232 Bis 19,2 kBd
38,4 kBd ... 57,6 kBd
115,2 kBd ... 500 kBd
Bis 38,4 kBd
RS-422
1)
38,4 kBd ... 57,6 kBd
57,6 kBd ... 500 kBd
1) bei RS-422 tauglicher Leitung und entsprechender Leitungsterminierung gemäß Spezifikation
HINWEIS
Beschädigung der internen Schnittstellenmodule!
Wenn die seriellen Datenschnittstellen fehlerhaft beschaltet werden, können elektronische
Bauteile des RFH630 beschädigt werden.
 Angaben zur Beschaltung beachten.
 Beschaltung vor dem Einschalten des RFH630 sorgfältig prüfen.
Die Beschaltung erfolgt über das Anschlussmodul (siehe
Seite 27 bzw. Kapitel 3.7.4 Serielle Host-Datenschnittstelle RS-422 im CDB620-001 ver-
drahten, Seite 29).

Abgeschirmte Datenleitungen verwenden (twisted pair (paarweise verdrillte) Adern).

Um Störeinflüsse zu verhindern, Datenleitungen nicht über eine längere Strecke paral-
lel mit Stromversorgungs- und Motorleitungen, z. B. in Kabelkanälen, verlegen.
Terminierung der Datenschnittstelle RS-422
Die Terminierung kann im Anschlussmodul CDB620-001 vorgenommen werden. Siehe Be-
triebsanleitung „Anschlussmodul CDB620" (Artikel-Nr. 8012119, dt./engl. Ausgabe).
3.6.5 CAN-Schnittstelle beschalten
Die Beschaltung erfolgt über das Anschlussmodul (siehe
der Datenschnittstelle RS-422 des RFH630, Seite
3.6.6 Schalteingänge beschalten
Die beiden Schalteingänge „Sensor 1" und „Sensor 2" des RFH630 können zum Starten
und/oder Beenden des Lesetakts oder zum Einspeisen eines Inkrementsignals verwendet
werden.
© SICK AG · Germany · All rights reserved · Irrtümer und Änderungen vorbehalten
Entfernung zum Zielrechner (Host)
Max. 10 m
Max. 3 m
Max. 2 m
Max. 1.200 m
Max. 500 m
Max. 200 m
Kapitel RFH630-1000001,

Kapitel Hinweis zur Verwendung

29).
