MONTAGE DER DUSCHE
1
2
6

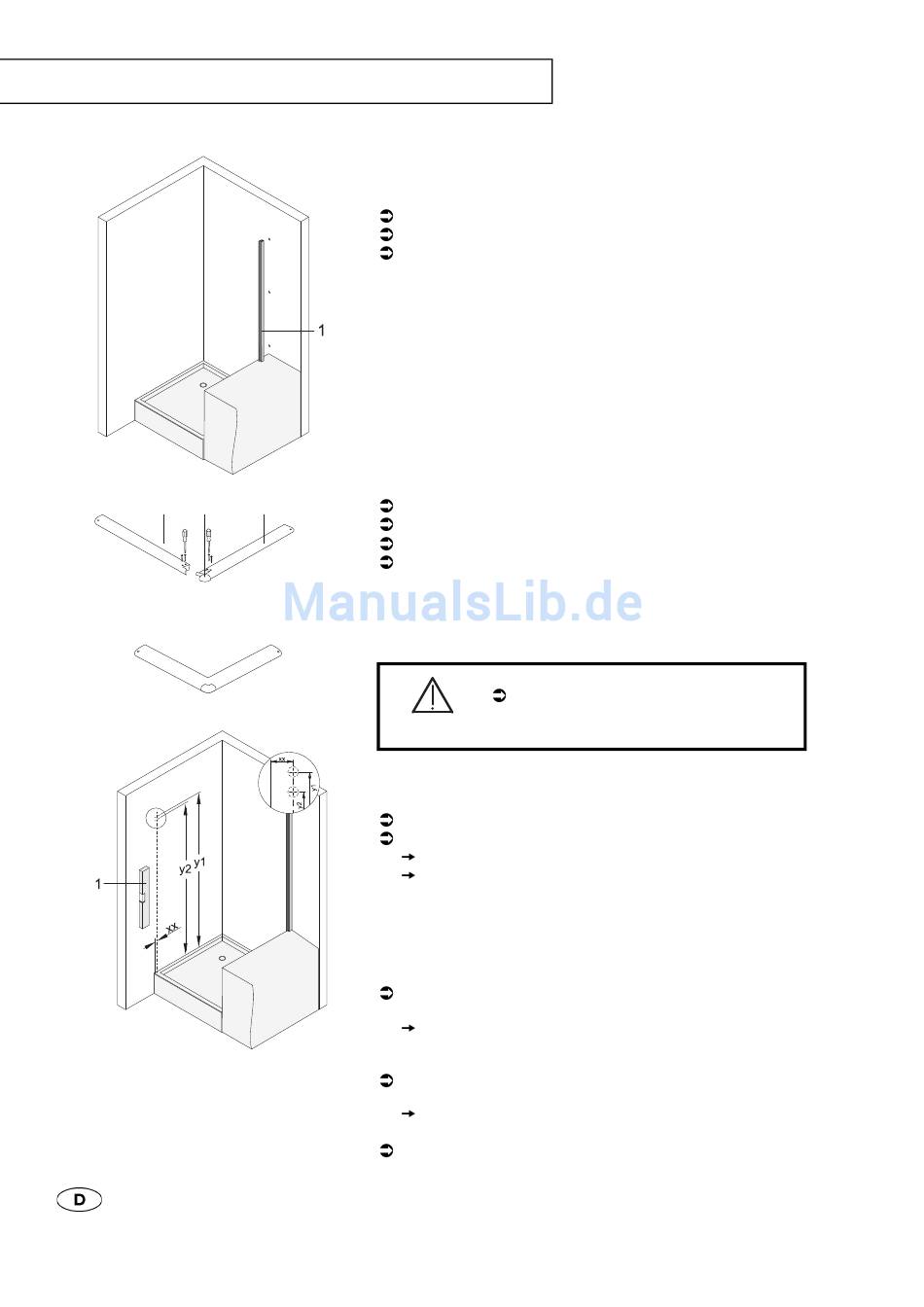

Wandprofil montieren
Wandprofil wie folgt montieren:
Länge der Wandprofile beachten.
Sicherstellen, dass Bolzen des Wandprofils oben ist.
Wandprofil 1 mit mitgelieferten Befestigungsschrauben anschrauben.
Bild: Variante 601 Wannenanschluss
Oberrahmen zusammenstecken und verschrauben
1
Oberrahmen 1 zusammenstecken.
Oberrahmen verschrauben.
Eckabdeckung 2 aufstecken.
Eckabdeckung verschrauben.
Befestigungslöcher für Befestigungsklotz des Oberrahmens anzeichnen
Warnung
Hinweis
Wenn Duschwanne nicht im Lot: Kabinenhöhe aus Glasplan entnehmen.
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Höhe der Befestigungslöcher für Befestigungsklotz wie folgt anzeichnen:
y1 = Kabinenhöhe -11 mm
y2 = Kabinenhöhe - 20 mm
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Befestigungslöcher für Befestigungsklotz mit folgendem Abstand
vom Wannenrand anzeichnen:
xx = 45 mm
Bei Angabe Außenkante Glas auf Glasskizze:
Befestigungslöcher für Befestigungsklotz mit folgendem Abstand
vom Wannenrand nach innen anzeichnen:
xx = Außenkante Glas + 25 mm
Befestigungslöcher ankörnen.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
