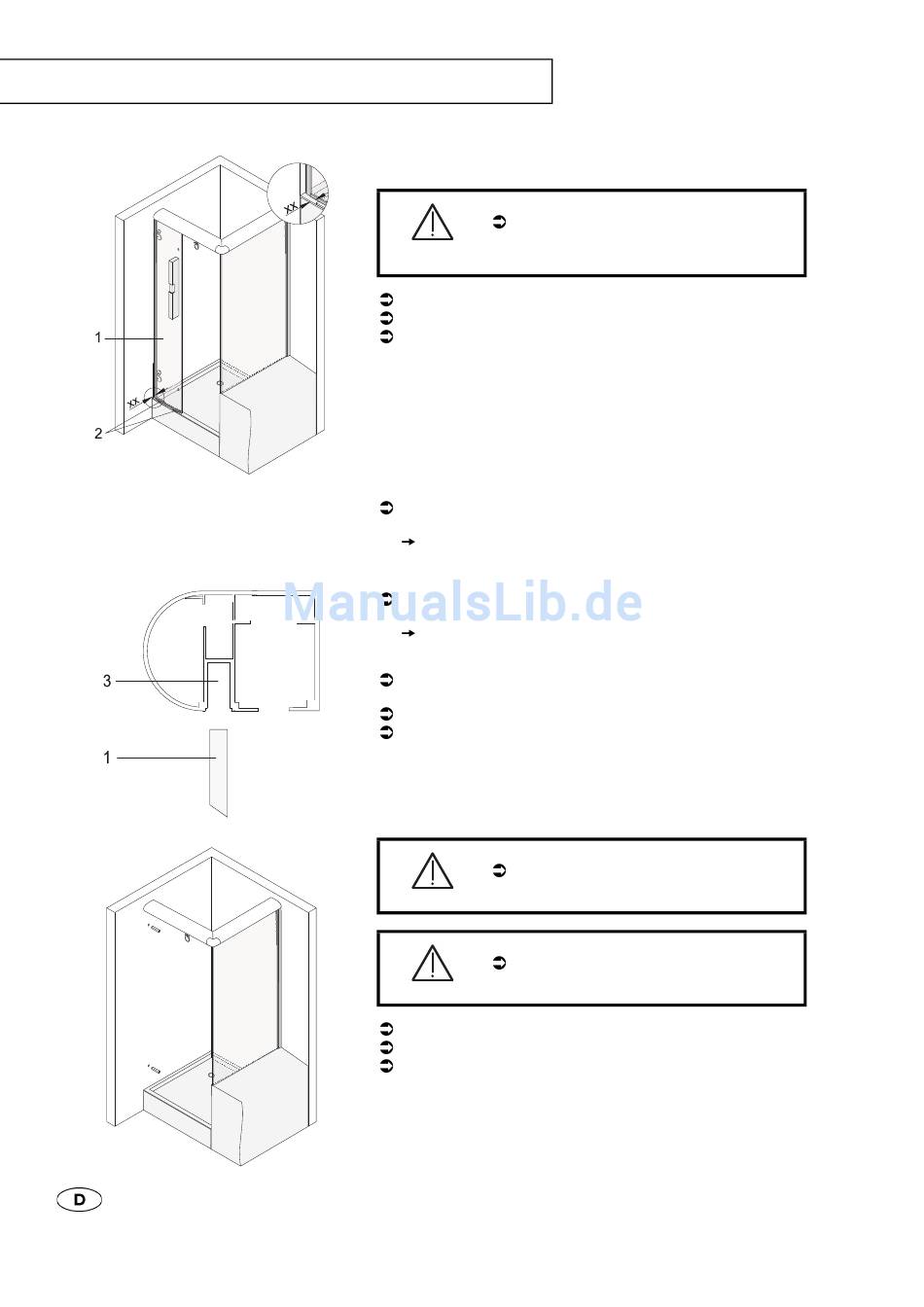

MONTAGE DER DUSCHE
10
Tür an Wand montieren
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
8 mm Holzunterlagen 2 auf Wannenrand legen.
Tür ohne Grifflöcher 1 auf Holzunterlagen stellen.
Tür parallel zum Wannenrand ausrichten.
Bild: Variante 601 Wannenanschluss
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Befestigungslöcher mit folgendem Abstand vom Wannenrand
anzeichnen:
xx = 20 mm
Bei Angabe Außenkante Glas auf Glasskizze:
Befestigungslöcher mit folgendem Abstand vom Wannenrand nach
innen anzeichnen:
xx = Angabe Außenkante Glas
Sicherstellen, dass Tür 1 mittig unter Glasnut des Oberrahmens 3
steht.
Bohrlöcher mit Scharnier anzeichnen.
Bohrlöcher ankörnen.
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Bild: Variante 601 Wannenanschluss
