MONTAGE DER DUSCHE
4
5 4
7
8
9
1
2
3
6
1
2
3
4
5
6
7
4

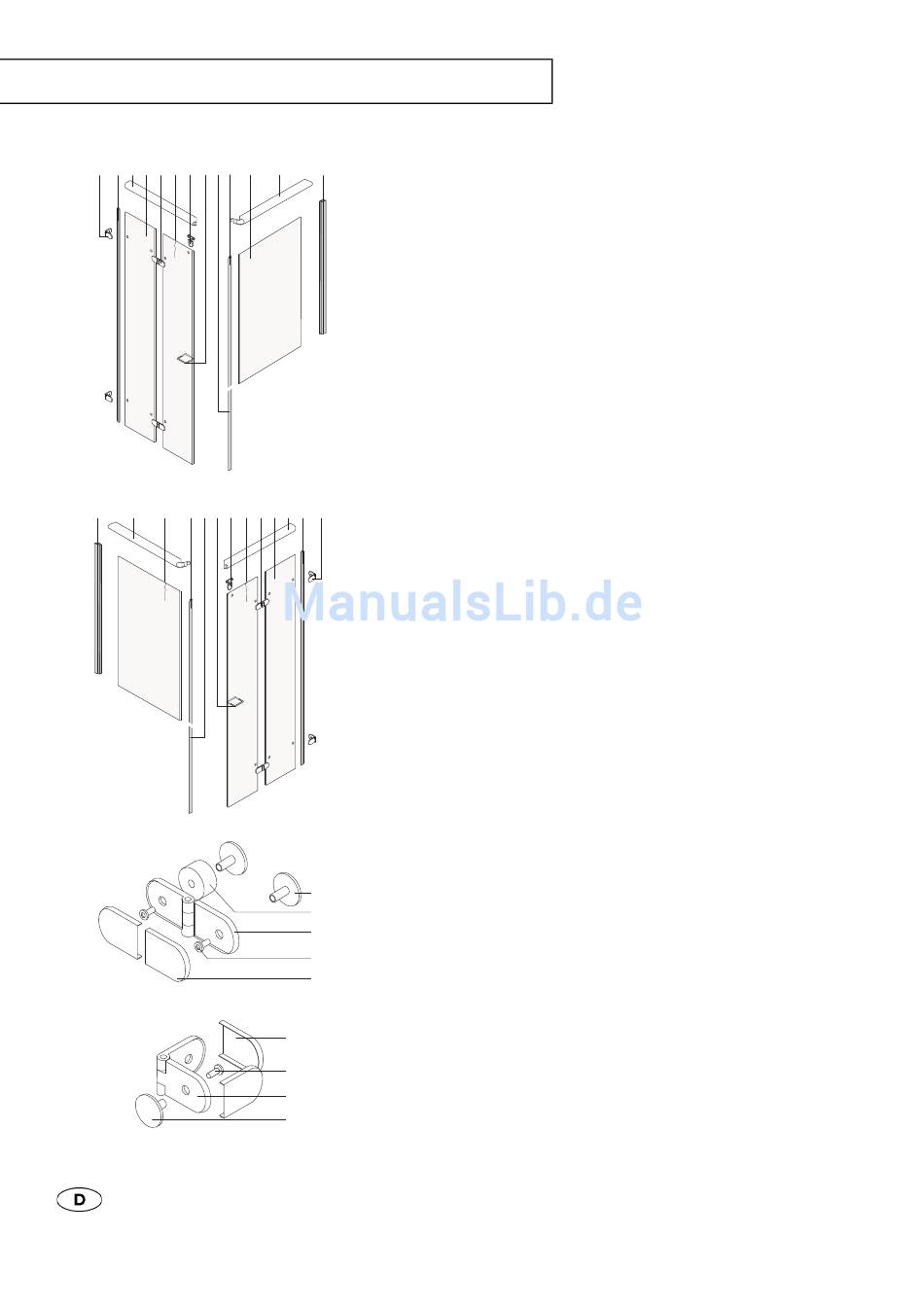

Übersicht
10
3
11
Hinweis
Übersichtszeichnungen zeigen Bügelgriff. Lieferung mit Drehknopf ist
ebenfalls möglich.
Legende 601 links Wannenanschluss:
1. Scharnier Glas/Wand
2. Streifdichtung
3. Oberrahmenprofil
4. Tür
5. Scharnier Glas/Glas mit Distanzstück
6. Laufwagen
7. Griff
8. Plexiwinkel
9. Griffleiste
10. Festteil
11. Wandprofil
8
9
8 2
10
11
Legende 601 rechts Wannenanschluss:
1. Wandprofil
2. Oberrahmenprofil
3. Festteil
4. Griffleiste
5. Plexiwinkel
6. Griff
7. Laufwagen
8. Tür
9. Scharnier Glas/Glas mit Distanzstück
10. Streifdichtung
11. Scharnier Glas/Wand
Legende Scharnier Glas/Glas mit Distanzstück:
1
1. Rosette
2. Distanzstück
2
3. Scharnier
3
4. Schraube
5. Abdeckkappe
4
5
1
Legende Scharnier Glas/Wand:
2
1. Abdeckkappe
2. Schraube
3
3. Scharnier
4
4. Rosette
