Sprinz ONYX Montageanleitung Seite 12

MONTAGE DER DUSCHE
1 2 3
12

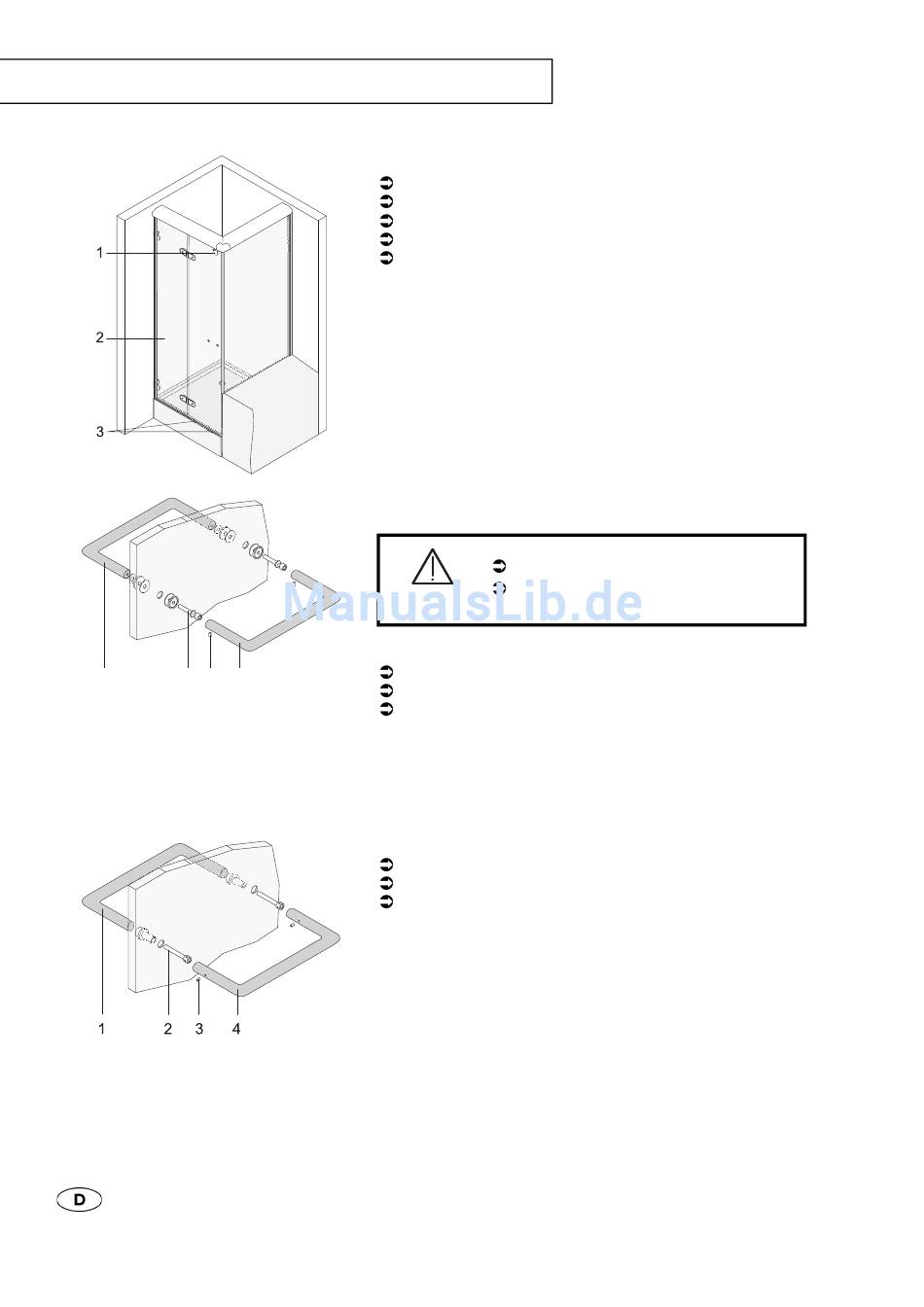

Tür an Tür montieren
8 mm Holzunterlagen 3 auf Wannenrand legen.
Tür 2 auf Holzunterlagen stellen.
Tür an Tür montieren.
Tür an Laufwagen 1 montieren
Sicherstellen, dass Türen oben bündig sind.
Griffe montieren
Vorsicht
Bügelgriff Metall wie folgt montieren:
Griffinnenteil 1 mit Schraube 2 an Tür festschrauben.
4
Griffaußenteil 4 auf Schraube 2 stecken.
Griffaußenteil 4 mit Madenschraube 3 sichern.
Bügelgriff Kunststoff wie folgt montieren:
Griffinnenteil 1 mit Schraube 2 an Tür festschrauben.
Griffaußenteil 4 auf Schraube 2 stecken.
Griffaußenteil 4 mit Splint 3 sichern.
Glas platzt ab!
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffinnen-
teil liegt.
