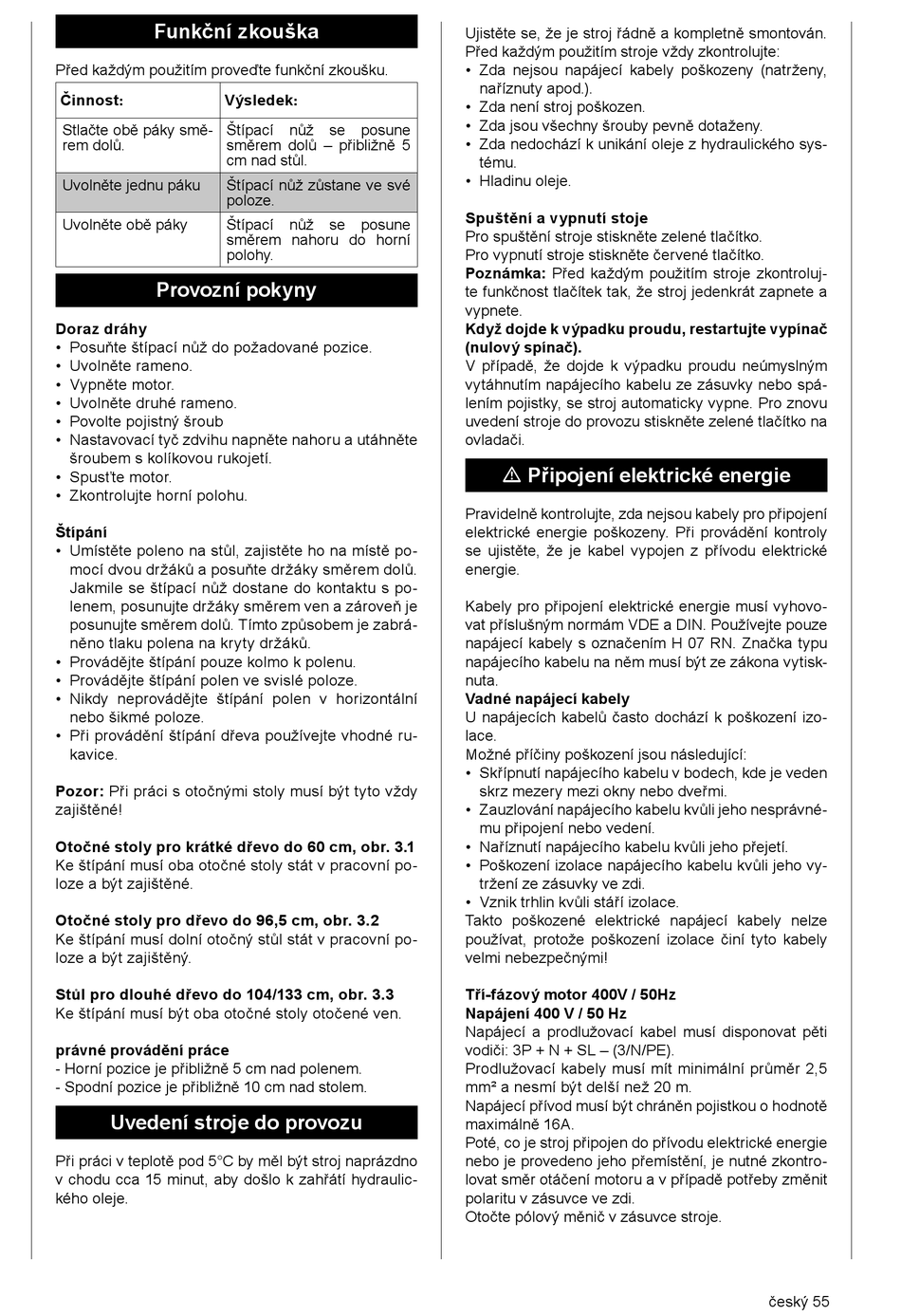

Funkční zkouška
Před každým použitím proveďte funkční zkoušku.
Činnost: Výsledek:
Stlačte obě páky smě-
rem dolů.
Uvolněte jednu páku
Uvolněte obě páky
Provozní pokyny
Doraz dráhy
• Posuňte štípací nůž do požadované pozice.
• Uvolněte rameno.
• Vypněte motor.
• Uvolněte druhé rameno.
• Povolte pojistný šroub
• Nastavovací tyč zdvihu napněte nahoru a utáhněte
šroubem s kolíkovou rukojetí.
• Spusťte motor.
• Zkontrolujte horní polohu.
Štípání
• Umístěte poleno na stůl, zajistěte ho na místě po-
mocí dvou držáků a posuňte držáky směrem dolů.
Jakmile se štípací nůž dostane do kontaktu s po-
lenem, posunujte držáky směrem ven a zároveň je
posunujte směrem dolů. Tímto způsobem je zabrá-
něno tlaku polena na kryty držáků.
• Provádějte štípání pouze kolmo k polenu.
• Provádějte štípání polen ve svislé poloze.
• Nikdy neprovádějte štípání polen v horizontální
nebo šikmé poloze.
• Při provádění štípání dřeva používejte vhodné ru-
kavice.
Pozor: Při práci s otočnými stoly musí být tyto vždy
zajištěné!
Otočné stoly pro krátké dřevo do 60 cm, obr. 3.1
Ke štípání musí oba otočné stoly stát v pracovní po-
loze a být zajištěné.
Otočné stoly pro dřevo do 96,5 cm, obr. 3.2
Ke štípání musí dolní otočný stůl stát v pracovní po-
loze a být zajištěný.
Stůl pro dlouhé dřevo do 104/133 cm, obr. 3.3
Ke štípání musí být oba otočné stoly otočené ven.
právné provádění práce
- Horní pozice je přibližně 5 cm nad polenem.
- Spodní pozice je přibližně 10 cm nad stolem.
Uvedení stroje do provozu
Při práci v teplotě pod 5°C by měl být stroj naprázdno
v chodu cca 15 minut, aby došlo k zahřátí hydraulic-
kého oleje.
Štípací nůž se posune
směrem dolů – přibližně 5
cm nad stůl.
Štípací nůž zůstane ve své
poloze.
Štípací nůž se posune
směrem nahoru do horní
polohy.
Ujistěte se, že je stroj řádně a kompletně smontován.
Před každým použitím stroje vždy zkontrolujte:
• Zda nejsou napájecí kabely poškozeny (natrženy,
naříznuty apod.).
• Zda není stroj poškozen.
• Zda jsou všechny šrouby pevně dotaženy.
• Zda nedochází k unikání oleje z hydraulického sys-
tému.
• Hladinu oleje.
Spuštění a vypnutí stoje
Pro spuštění stroje stiskněte zelené tlačítko.
Pro vypnutí stroje stiskněte červené tlačítko.
Poznámka: Před každým použitím stroje zkontroluj-
te funkčnost tlačítek tak, že stroj jedenkrát zapnete a
vypnete.
Když dojde k výpadku proudu, restartujte vypínač
(nulový spínač).
V případě, že dojde k výpadku proudu neúmyslným
vytáhnutím napájecího kabelu ze zásuvky nebo spá-
lením pojistky, se stroj automaticky vypne. Pro znovu
uvedení stroje do provozu stiskněte zelené tlačítko na
ovladači.
m Připojení elektrické energie
Pravidelně kontrolujte, zda nejsou kabely pro připojení
elektrické energie poškozeny. Při provádění kontroly
se ujistěte, že je kabel vypojen z přívodu elektrické
energie.
Kabely pro připojení elektrické energie musí vyhovo-
vat příslušným normám VDE a DIN. Používejte pouze
napájecí kabely s označením H 07 RN. Značka typu
napájecího kabelu na něm musí být ze zákona vytisk-
nuta.
Vadné napájecí kabely
U napájecích kabelů často dochází k poškození izo-
lace.
Možné příčiny poškození jsou následující:
• Skřípnutí napájecího kabelu v bodech, kde je veden
skrz mezery mezi okny nebo dveřmi.
• Zauzlování napájecího kabelu kvůli jeho nesprávné-
mu připojení nebo vedení.
• Naříznutí napájecího kabelu kvůli jeho přejetí.
• Poškození izolace napájecího kabelu kvůli jeho vy-
tržení ze zásuvky ve zdi.
• Vznik trhlin kvůli stáří izolace.
Takto poškozené elektrické napájecí kabely nelze
používat, protože poškození izolace činí tyto kabely
velmi nebezpečnými!
Tří-fázový motor 400V / 50Hz
Napájení 400 V / 50 Hz
Napájecí a prodlužovací kabel musí disponovat pěti
vodiči: 3P + N + SL – (3/N/PE).
Prodlužovací kabely musí mít minimální průměr 2,5
mm² a nesmí být delší než 20 m.
Napájecí přívod musí být chráněn pojistkou o hodnotě
maximálně 16A.
Poté, co je stroj připojen do přívodu elektrické energie
nebo je provedeno jeho přemístění, je nutné zkontro-
lovat směr otáčení motoru a v případě potřeby změnit
polaritu v zásuvce ve zdi.
Otočte pólový měnič v zásuvce stroje.
český 55
