MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE

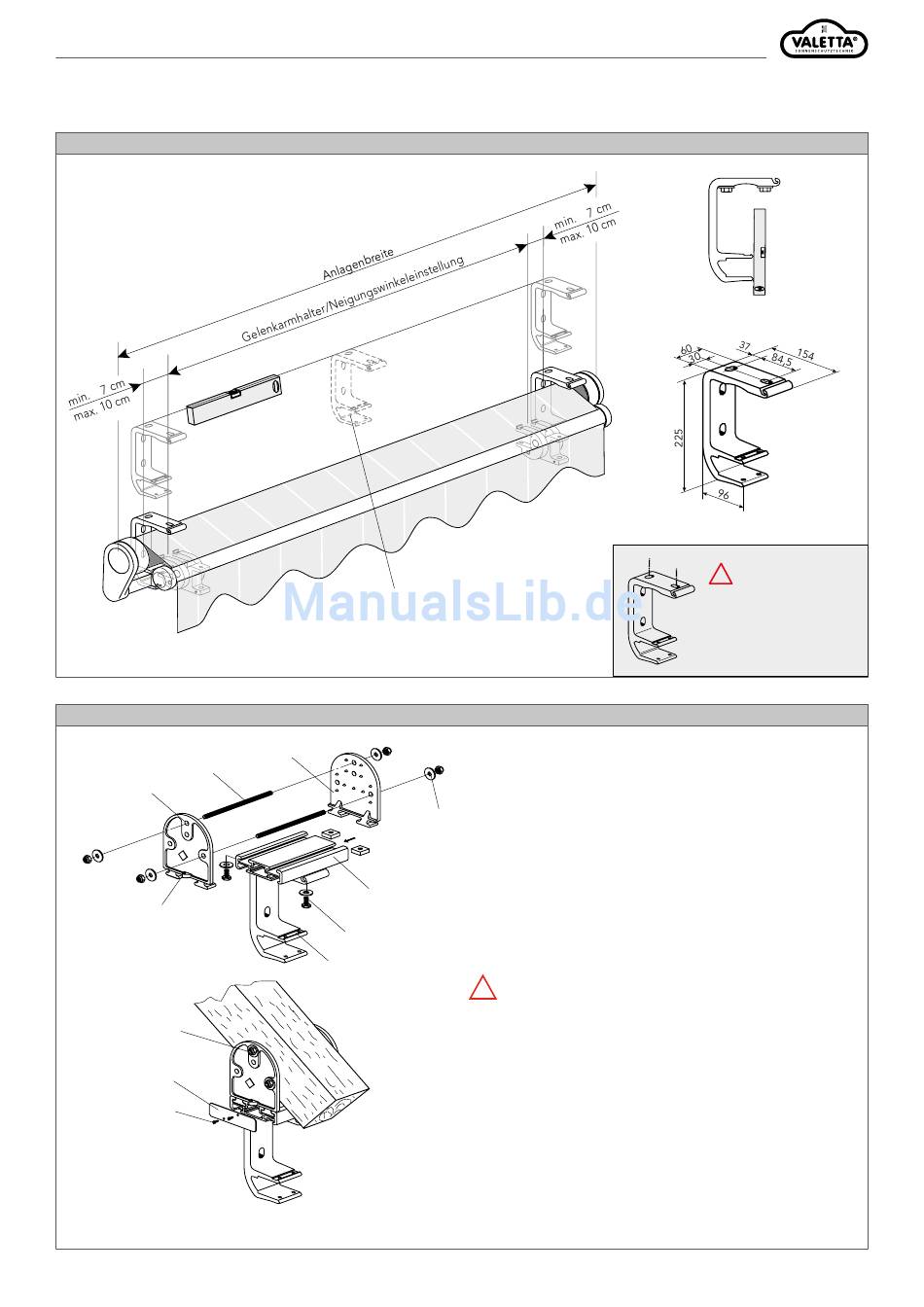

1.2. DECKENMONTAGE
1.3. DACHSPARRENMONTAGE (ZUBEHÖR)
14
A
M H Z
16
A
17
18
bis Anlagenbreite 4m
ab 4,01m Anlagenbreite = 3. Konsole (mittig)
13
10
11
12
M H
Z
Rev. 1/2018_
Technische Änderungen vorbehalten.
= 2 Konsolen
15
Tragschiene (10) mit Nutenstein, Sechskantschraube M10x25 und
U-Scheibe (11) und Ringschlüssel SW17 auf Universalkonsole (12)
befestigen.
Beide Platten (13) in die oberen Nuten der Tragschiene (10) ein-
schieben. Obere Bohrung (A) am Dachsparren anzeichnen und mit
Bohrer ø12 mm durchbohren. Gewindestange (14) durchschieben
und beidseitig mit Scheiben und Muttern M10 (15) verschrauben.
!
Universalkonsolen wie unter 1.2. Deckenmontage gezeigt,
zueinander ausrichten.
Zweite Bohrung entsprechend der beiden Platten bohren und ver-
schrauben. Anschließend Gewindestift anziehen (16).
Abschliessend Seitenbleche (17) der Tragschiene mit je 2 Stück
Linsenblechschrauben 4,2x16 (18) befestigen.
Seite 9
06.2018
!
Befestigungsmaterial
muss unbedingt mit
vorhandenem Montage-
untergrund abgestimmt
werden!
2 Befestigungspunkte
